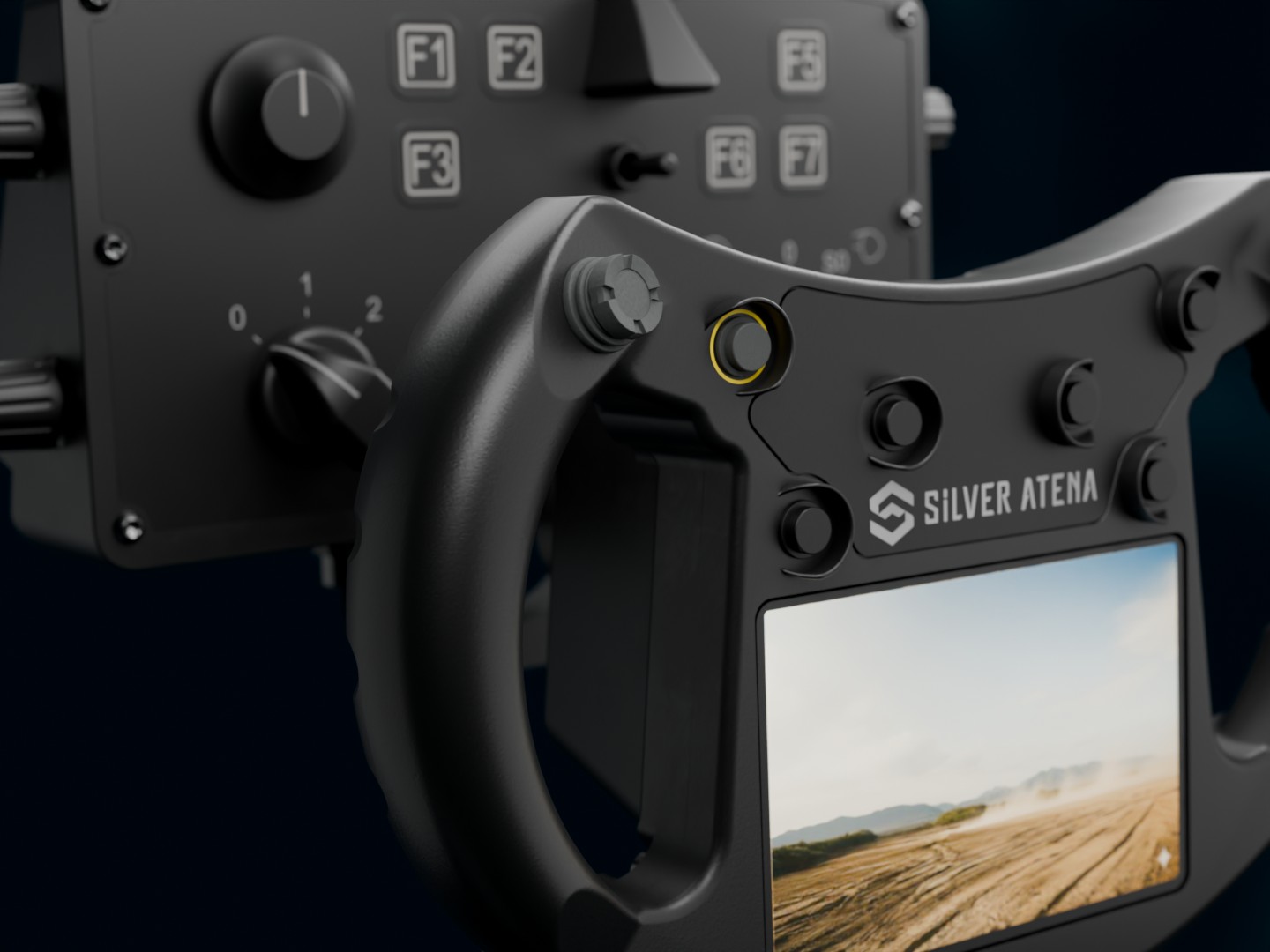

Lenkgriff & Zentrale Bedieneinheit ZBE
Was ist die ZBE?
Die Kombination aus Lenkgriff und zentraler Bedieneinheit (ZBE) ist eine robuste, MIL-zertifizierte Steuerlösung für gepanzerte Fahrzeuge. Sie dient als zentrale Mensch-Maschine-Schnittstelle zur Fahrzeugführung unter extremen Einsatzbedingungen – von arktischer Kälte bis Wüsteneinsatz.
Mit 4,3"-Display, EMV-Schutz, dimmbarer Beleuchtung und Handschuhbedienung ermöglicht sie präzise Steuerung und hohe Zuverlässigkeit.
Die ZBE ist kundenspezifisch konfigurierbar und flexibel integrierbar zur Nutzung in verschiedenen Fahrzeugtypen.
Eigenschaften
- 4,3“ Display zum Anzeigen von Fahrtinformationen wie Drehzahl, Gang, Geschwindigkeit etc.
- Mikrocontroller-geregelte Steuerung und Kommunikation
- Sichtwahlschalter für die Umschaltung von Kamera-Fahrsichten
- Bedienung der Sichtmittelerweiterungen
- Bedienung mit Handschuhen ist möglich
- Bedienelemente mit dimmbarer Hintergrundbeleuchtung
- Vollständig abgeschirmt gegen EMV-Störungen
Einsatzgebiete
Das Einsatzgebiet der ZBE und dem Lenkgriff ist auf landbasierte Anwendungen (Gefechtsfahrzeuge und Panzer) spezialisiert.
Andere Anwendungen, wie luft- oder seegestützte Anwendungen sind durch Anpassungen ebenfalls möglich.

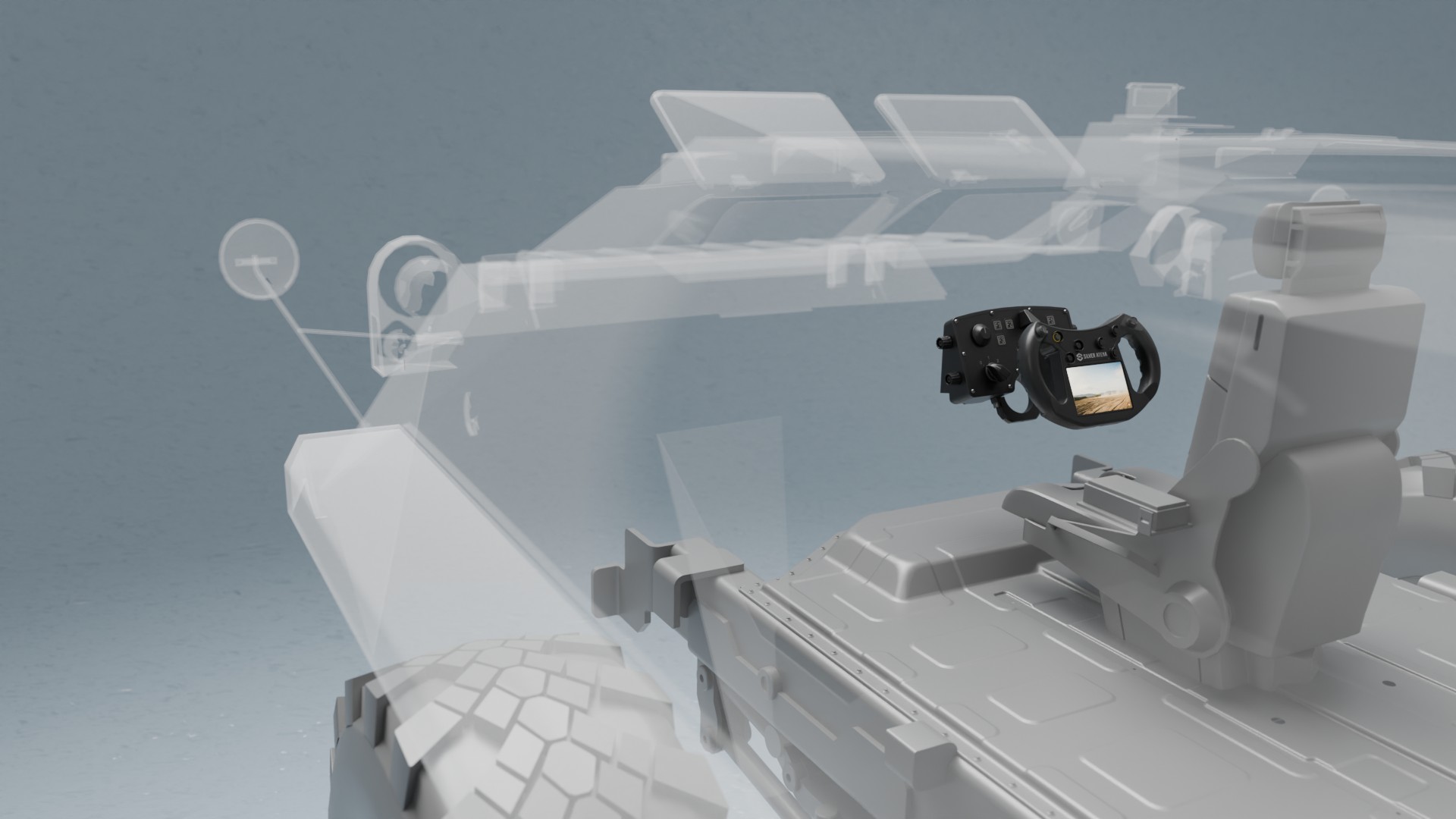

In modernen Kampf- und Führungsfahrzeugen ermöglicht das Gerät die Steuerung des Fahrzeuges.

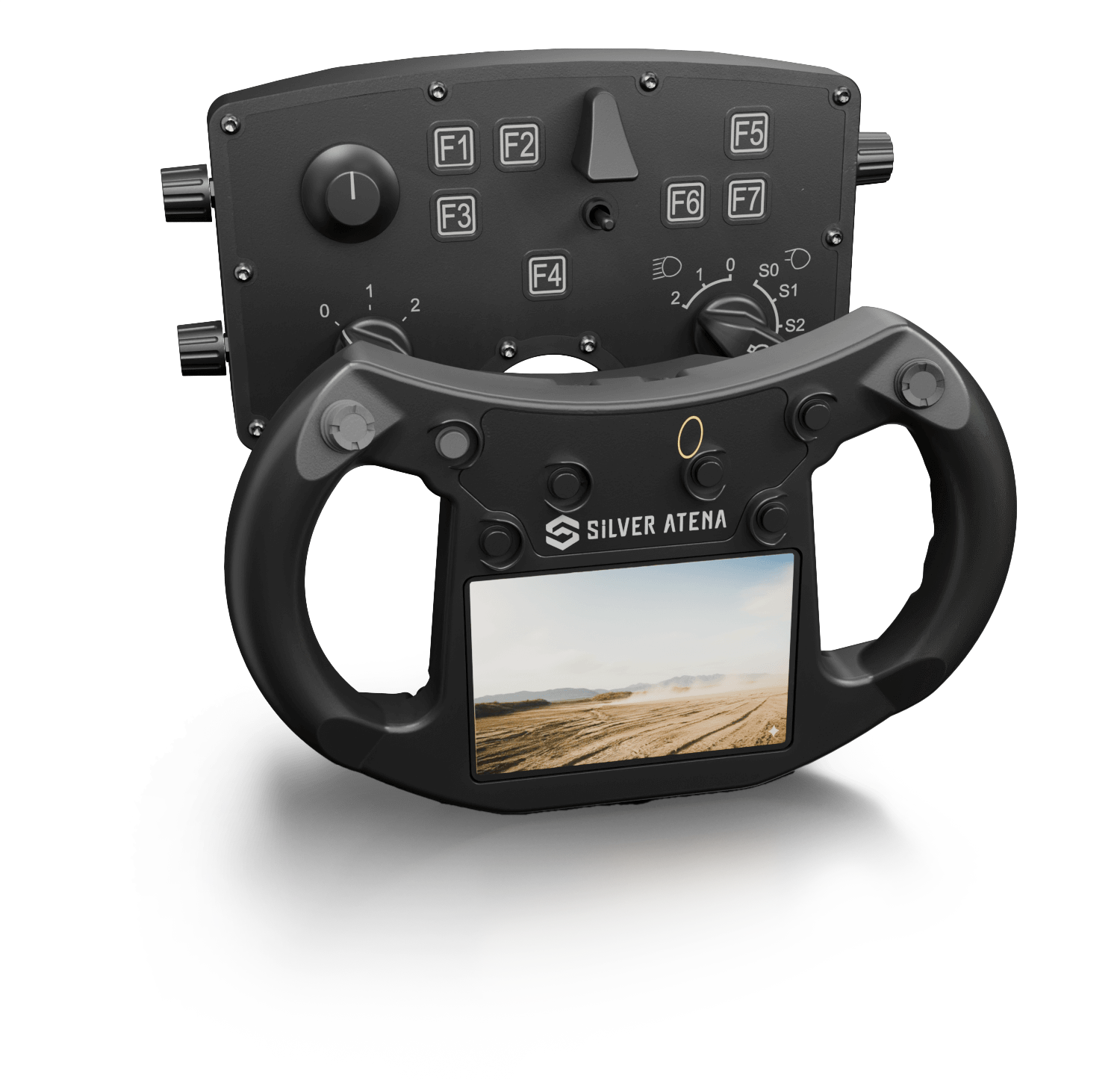

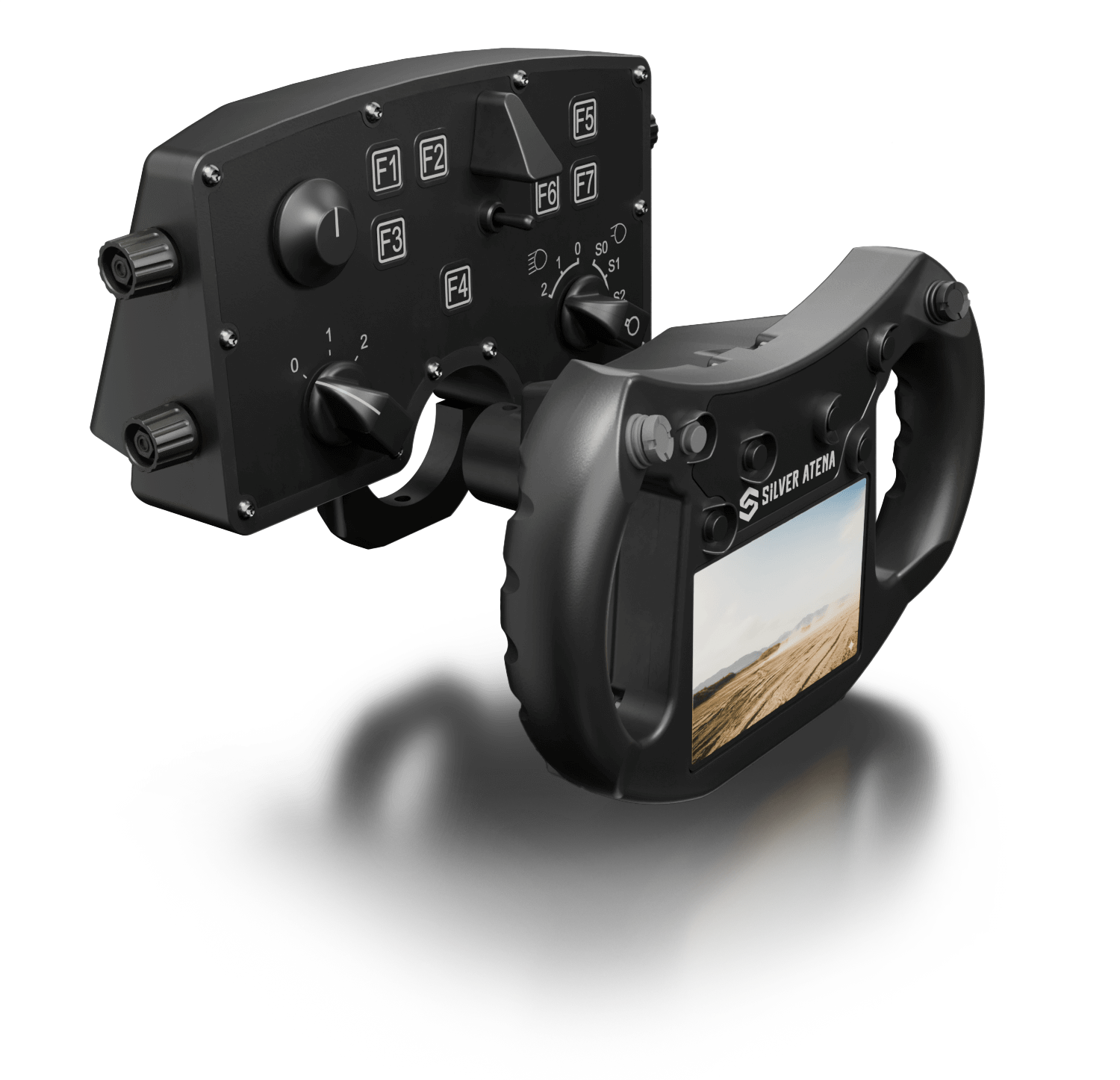

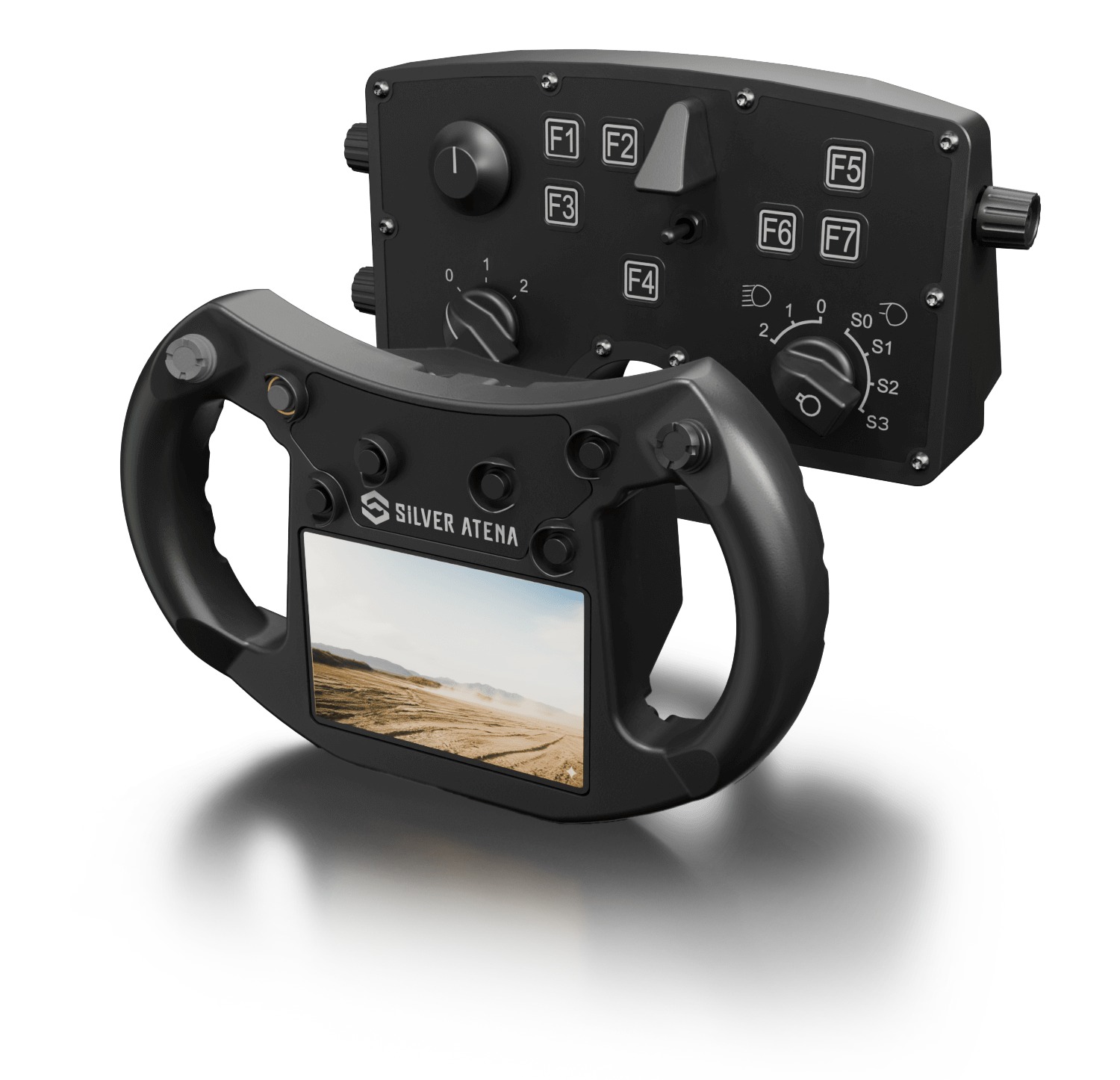

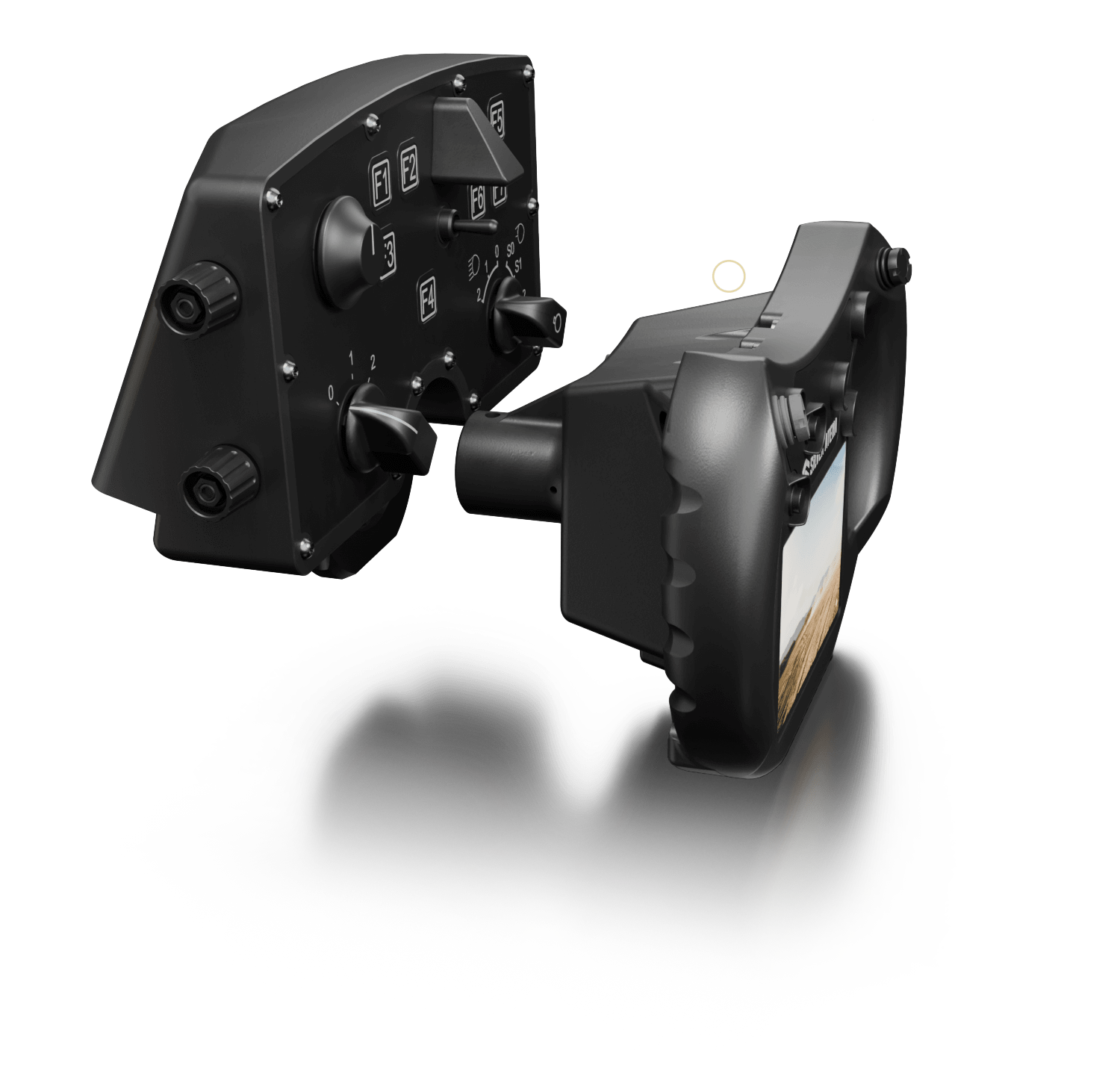

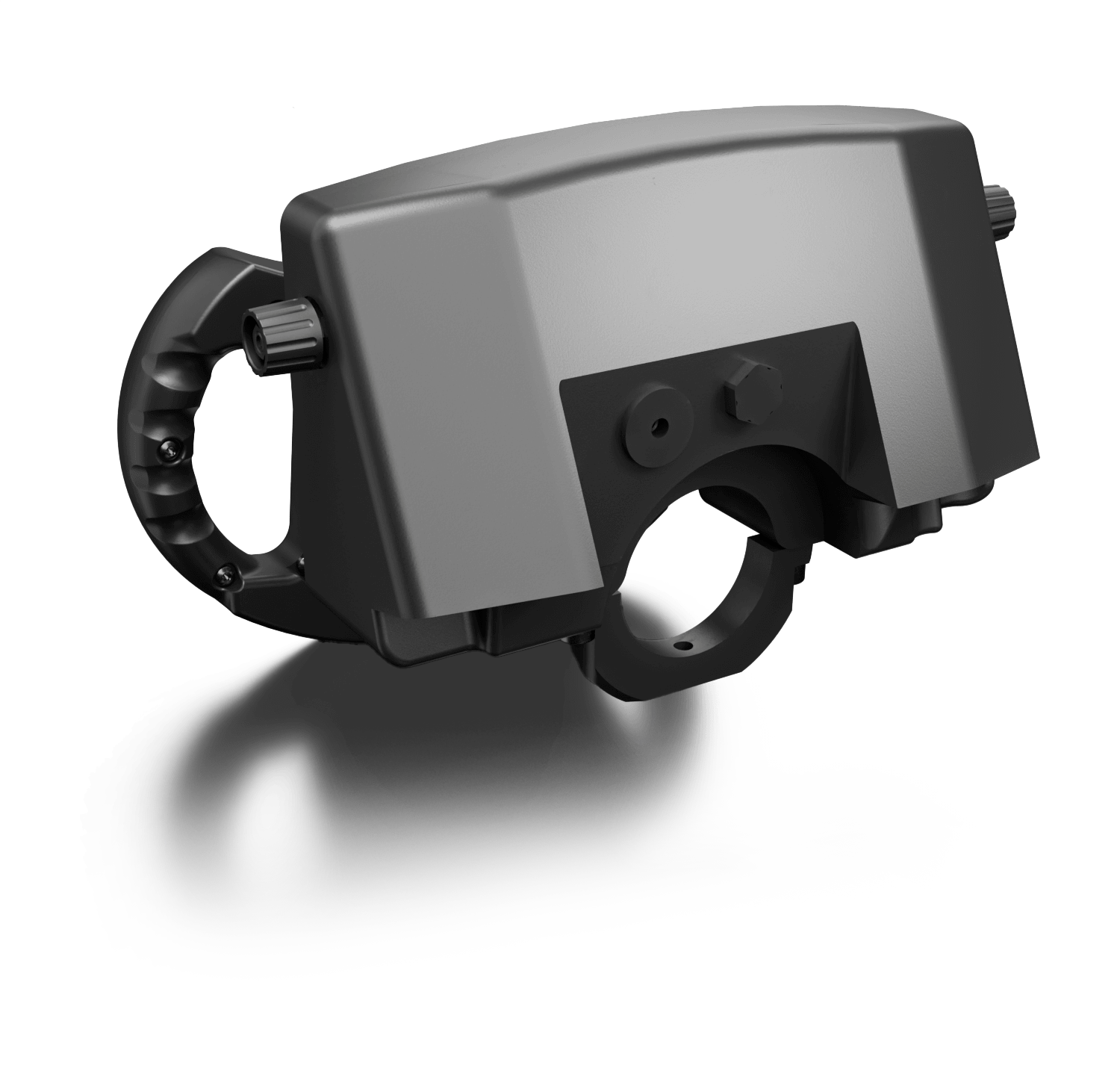

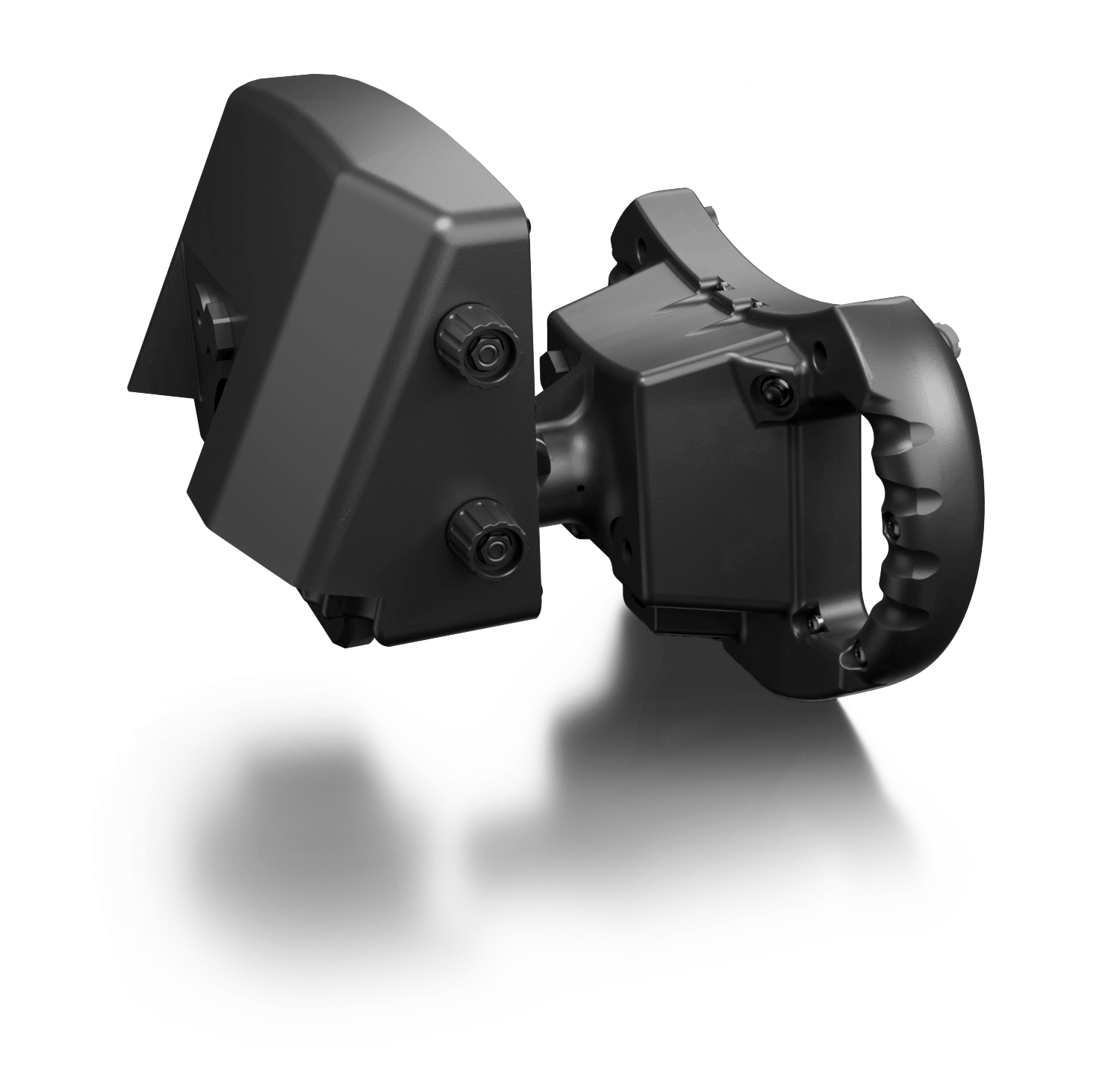

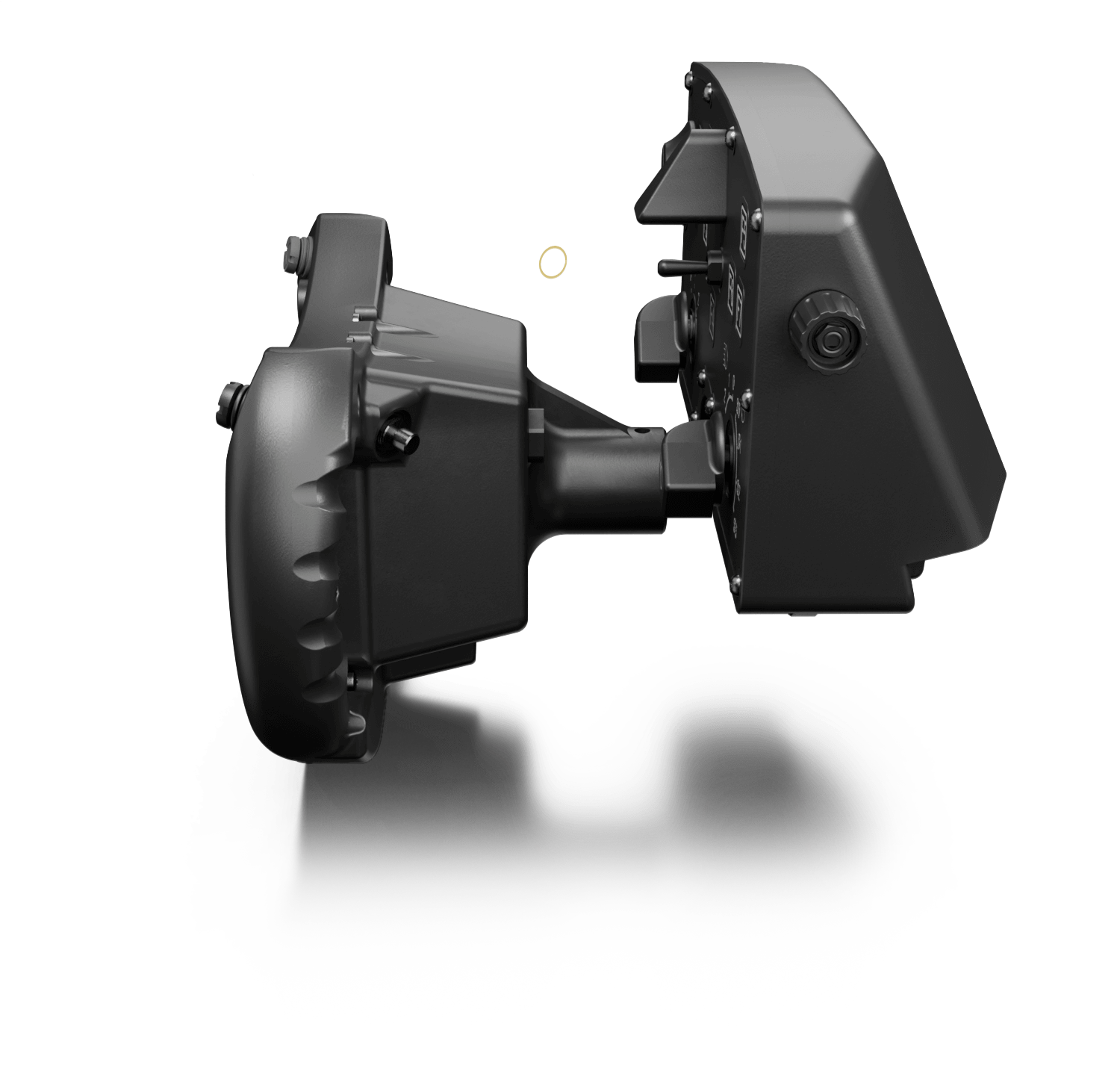

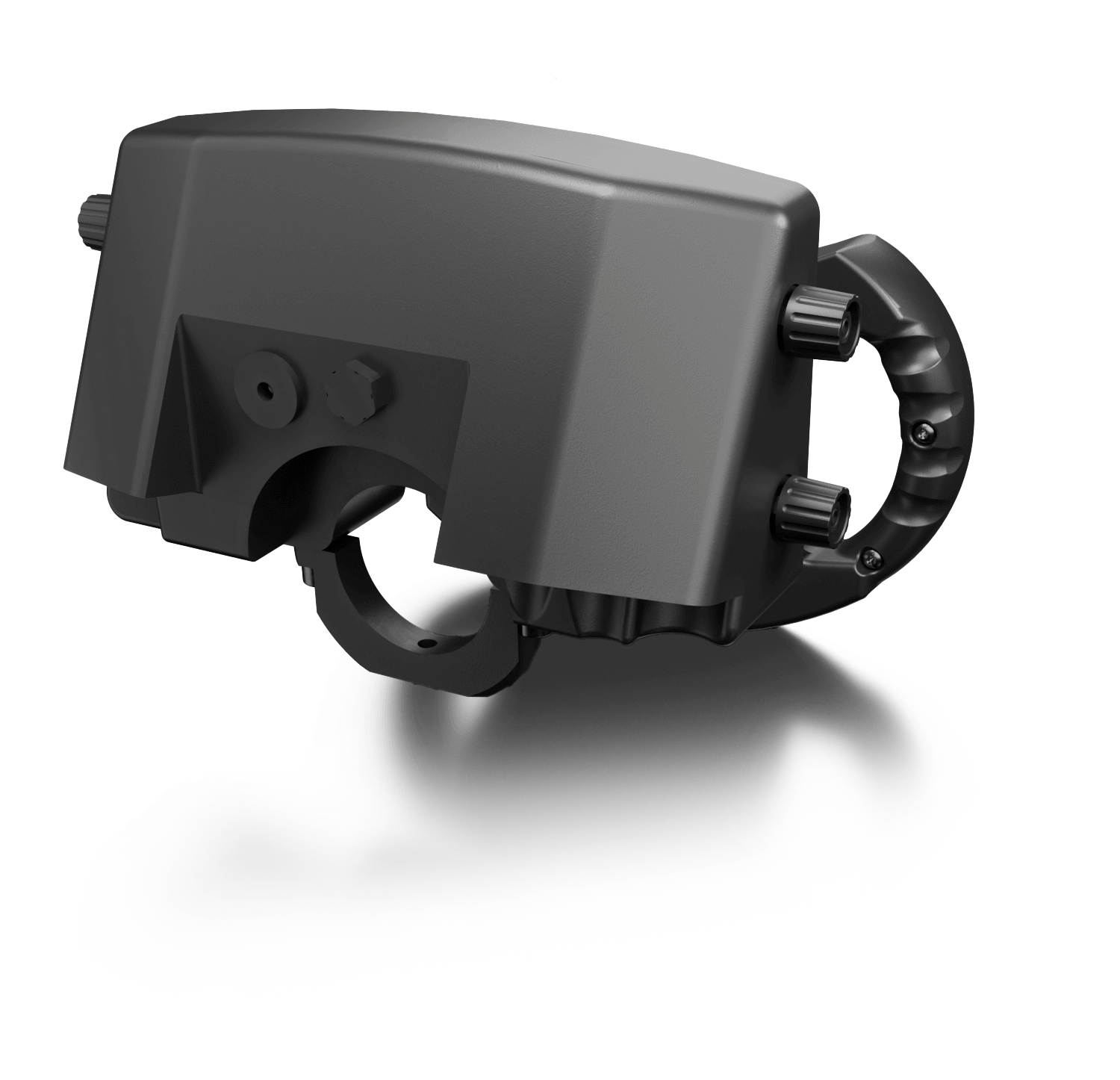

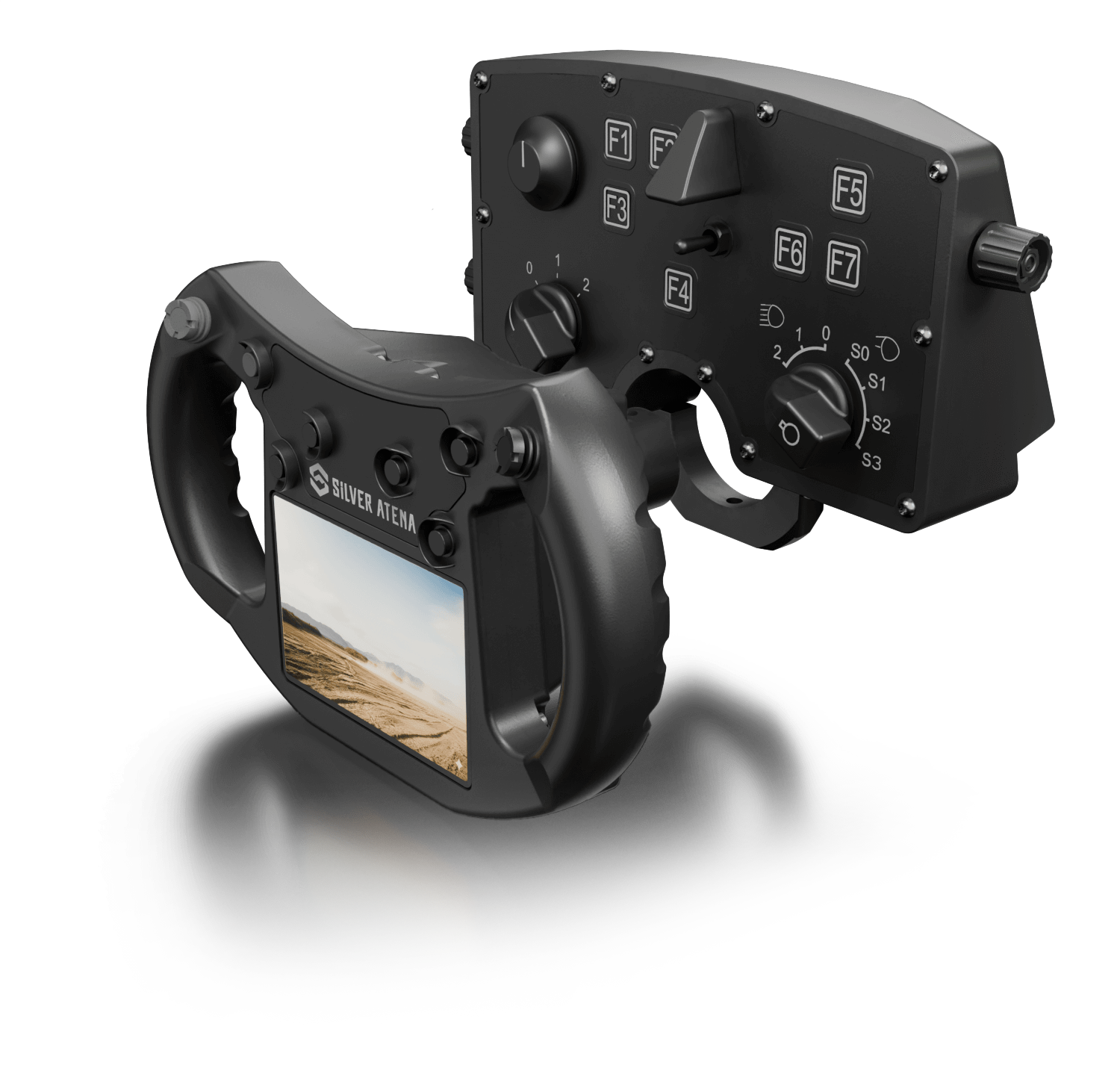

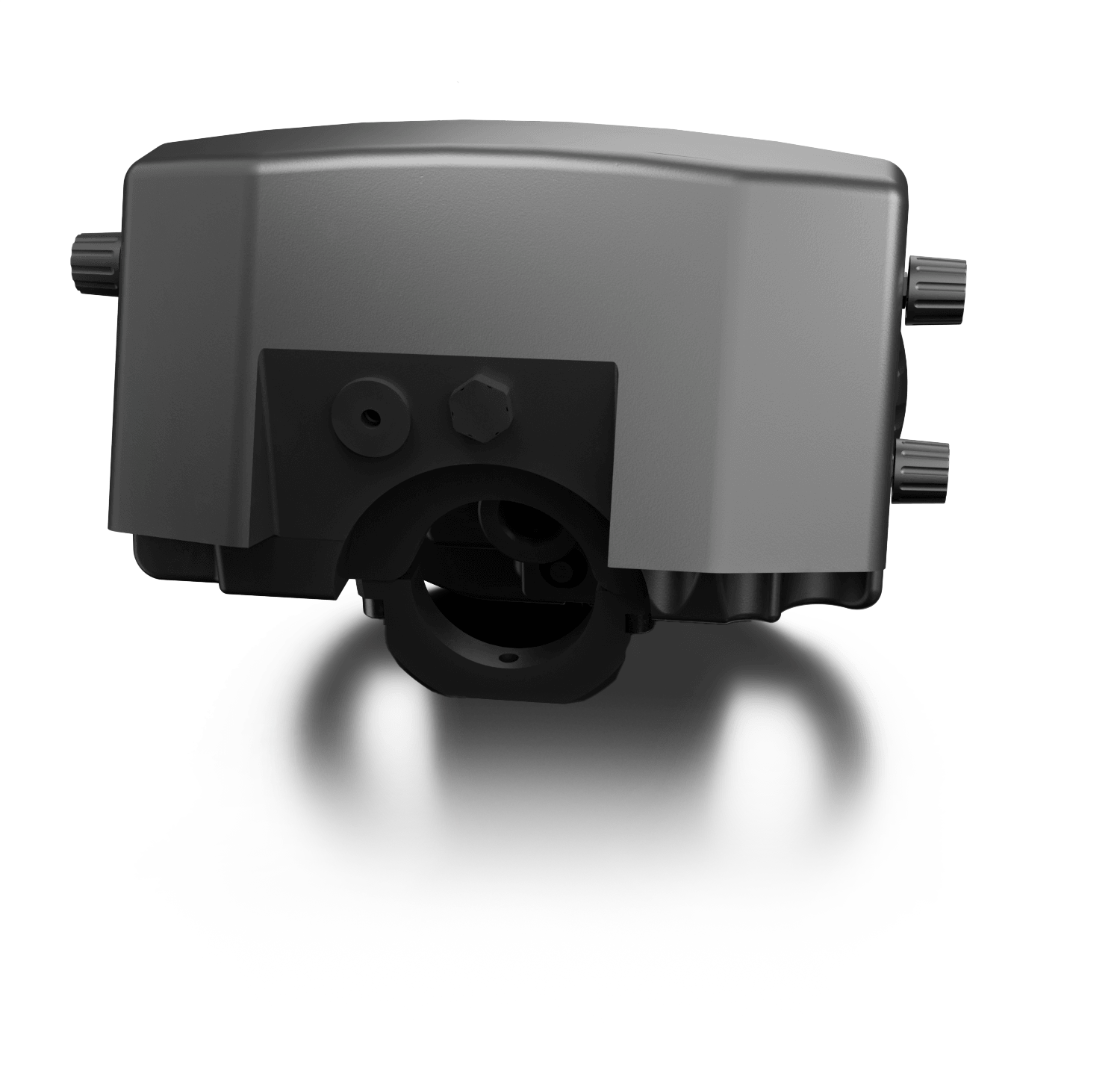

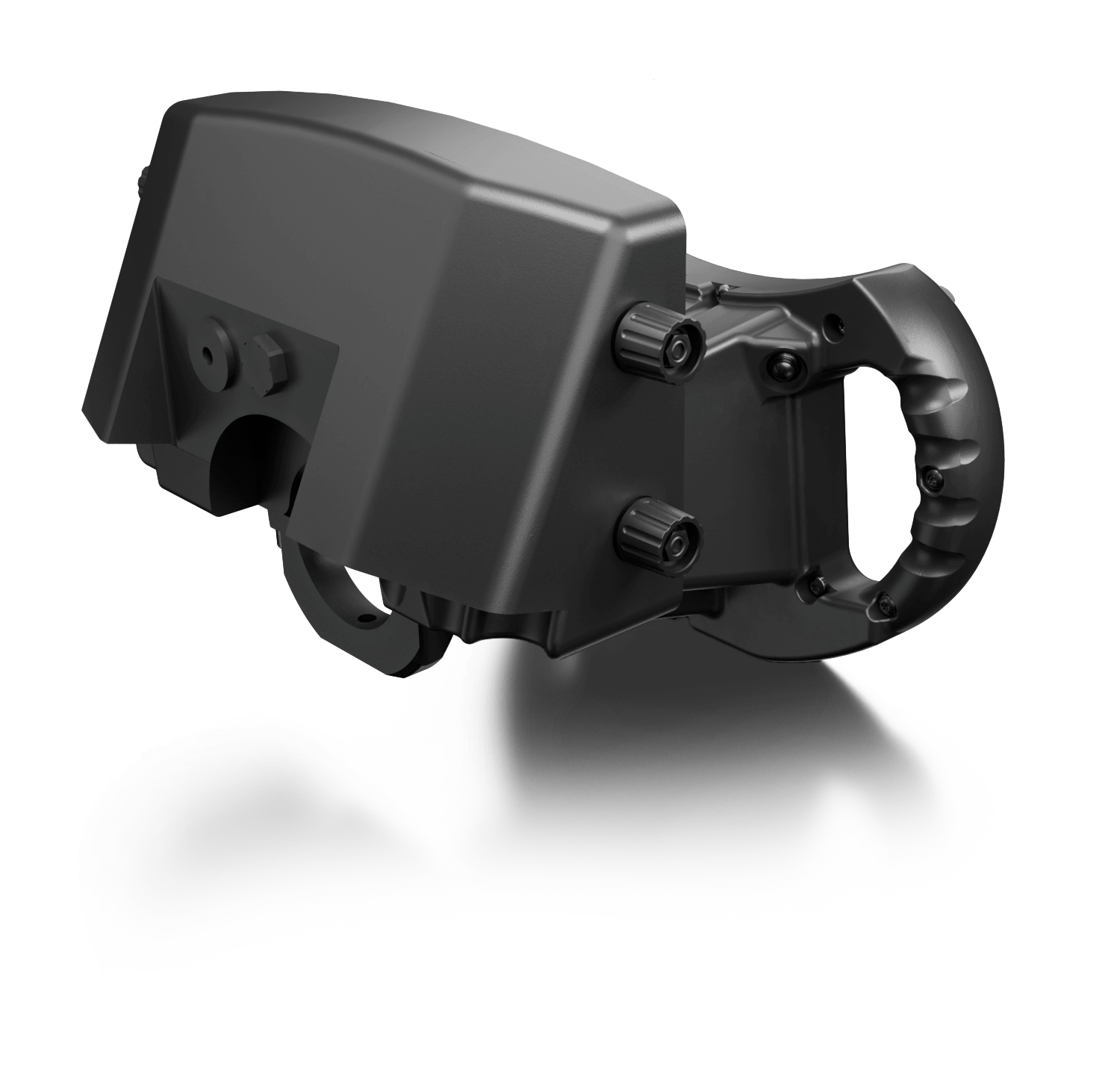

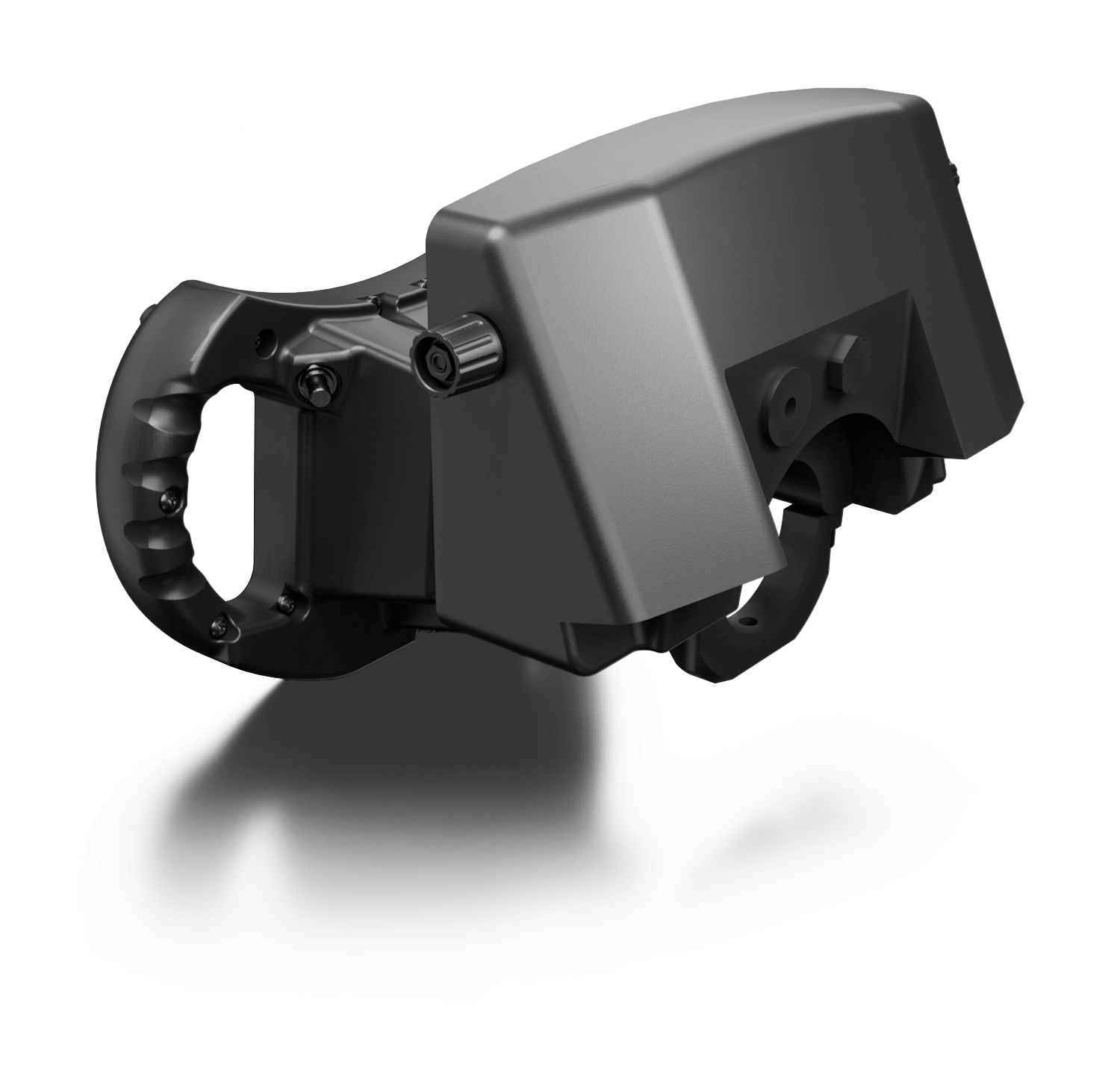

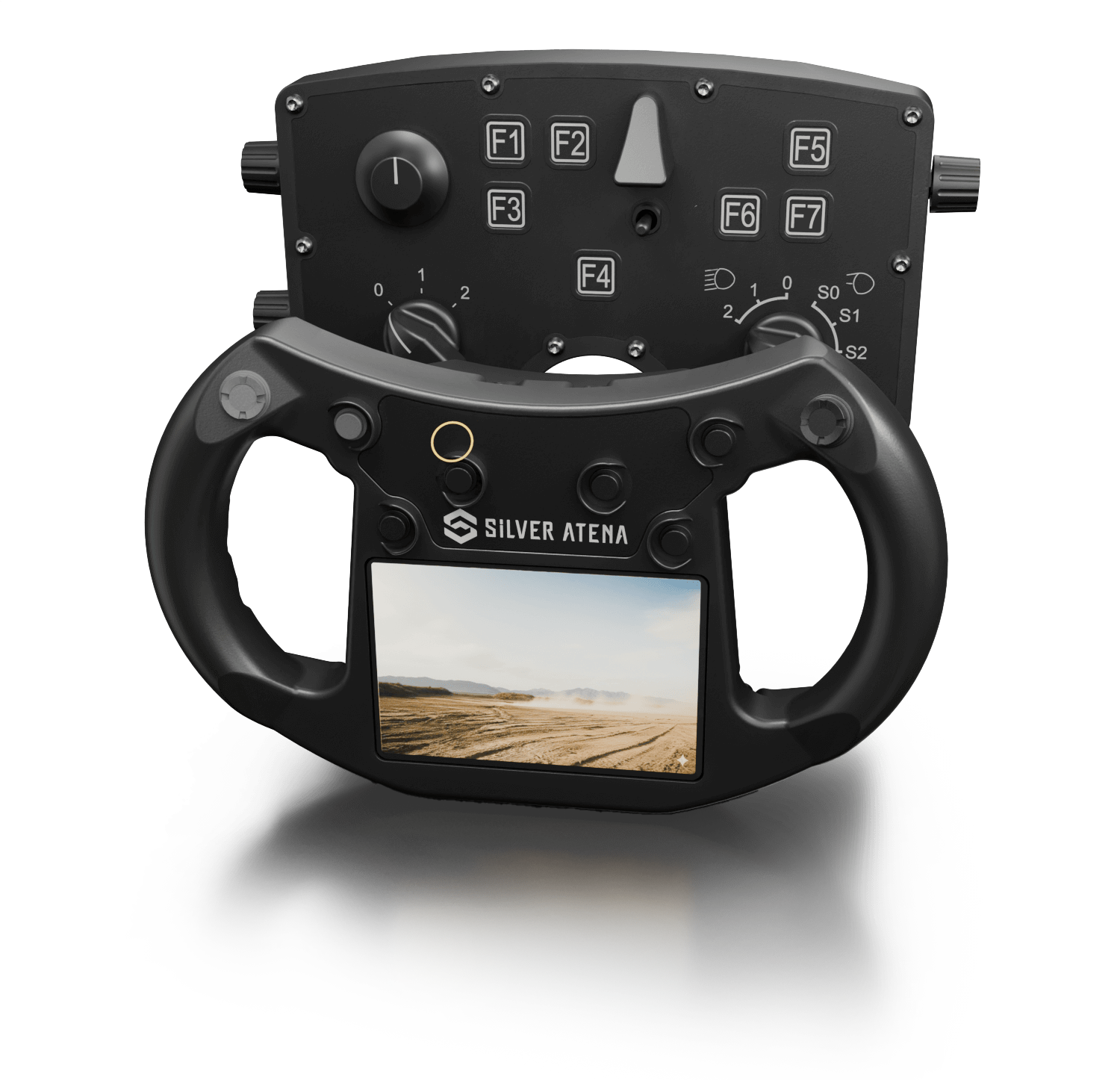

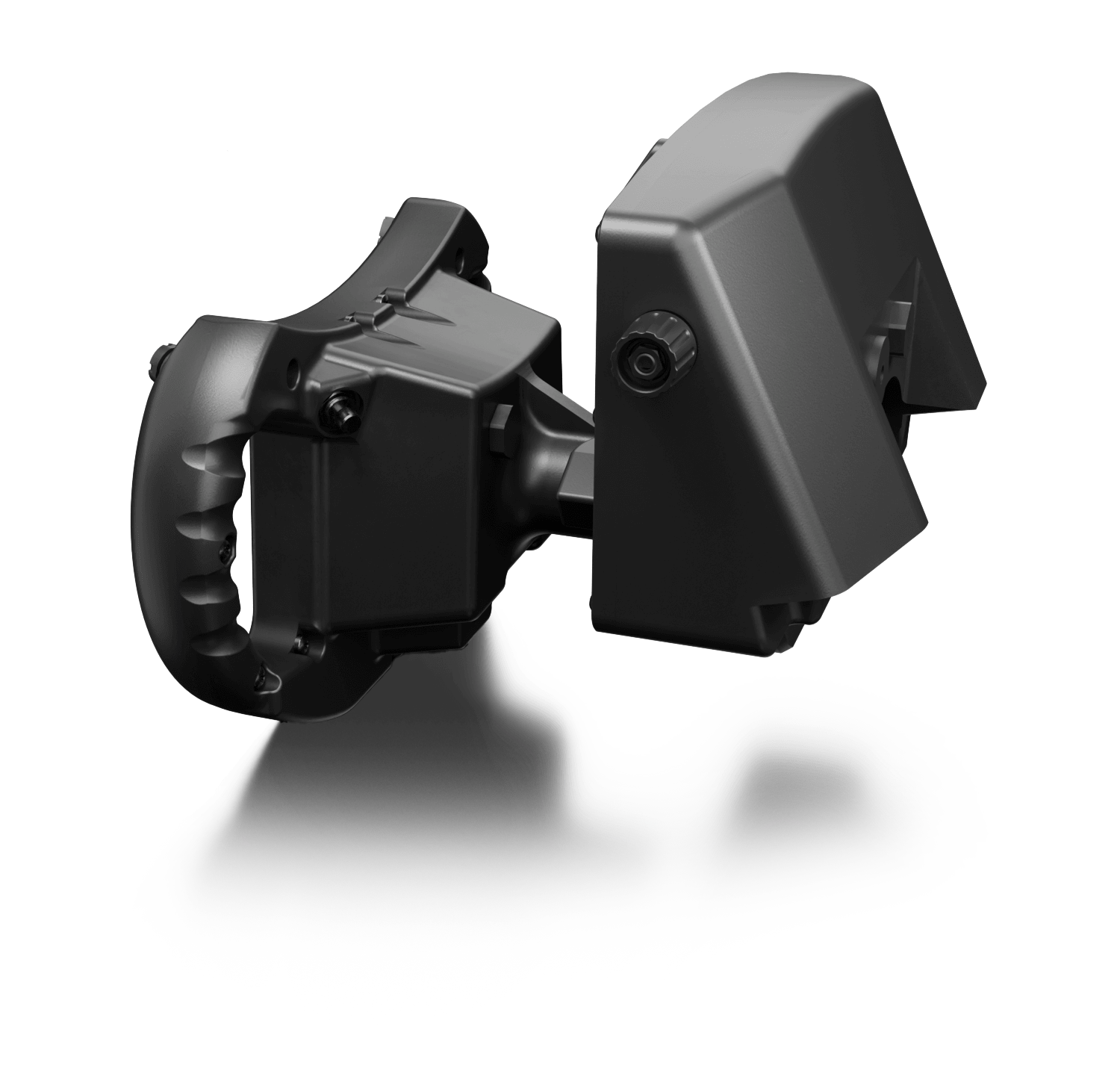

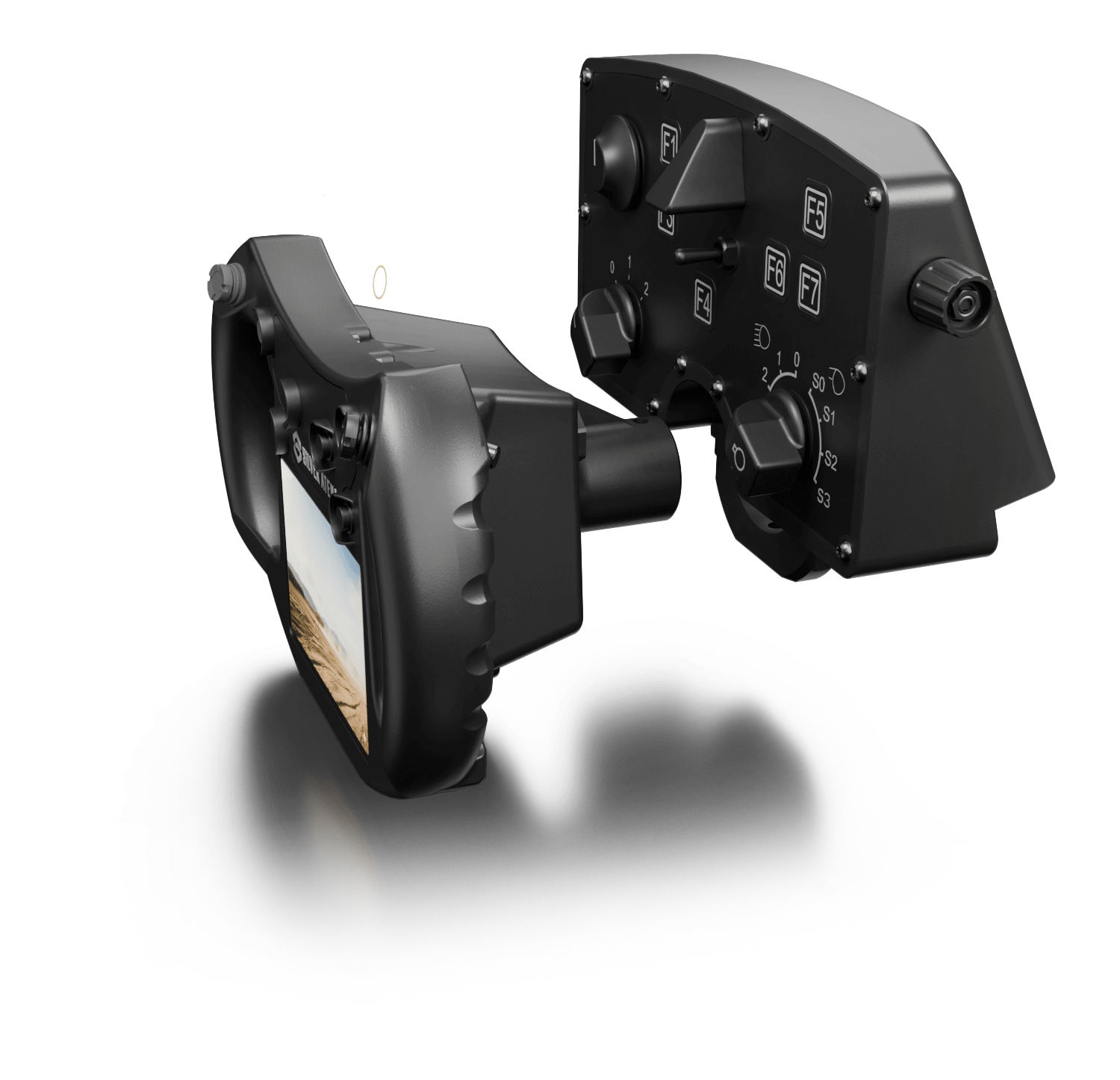

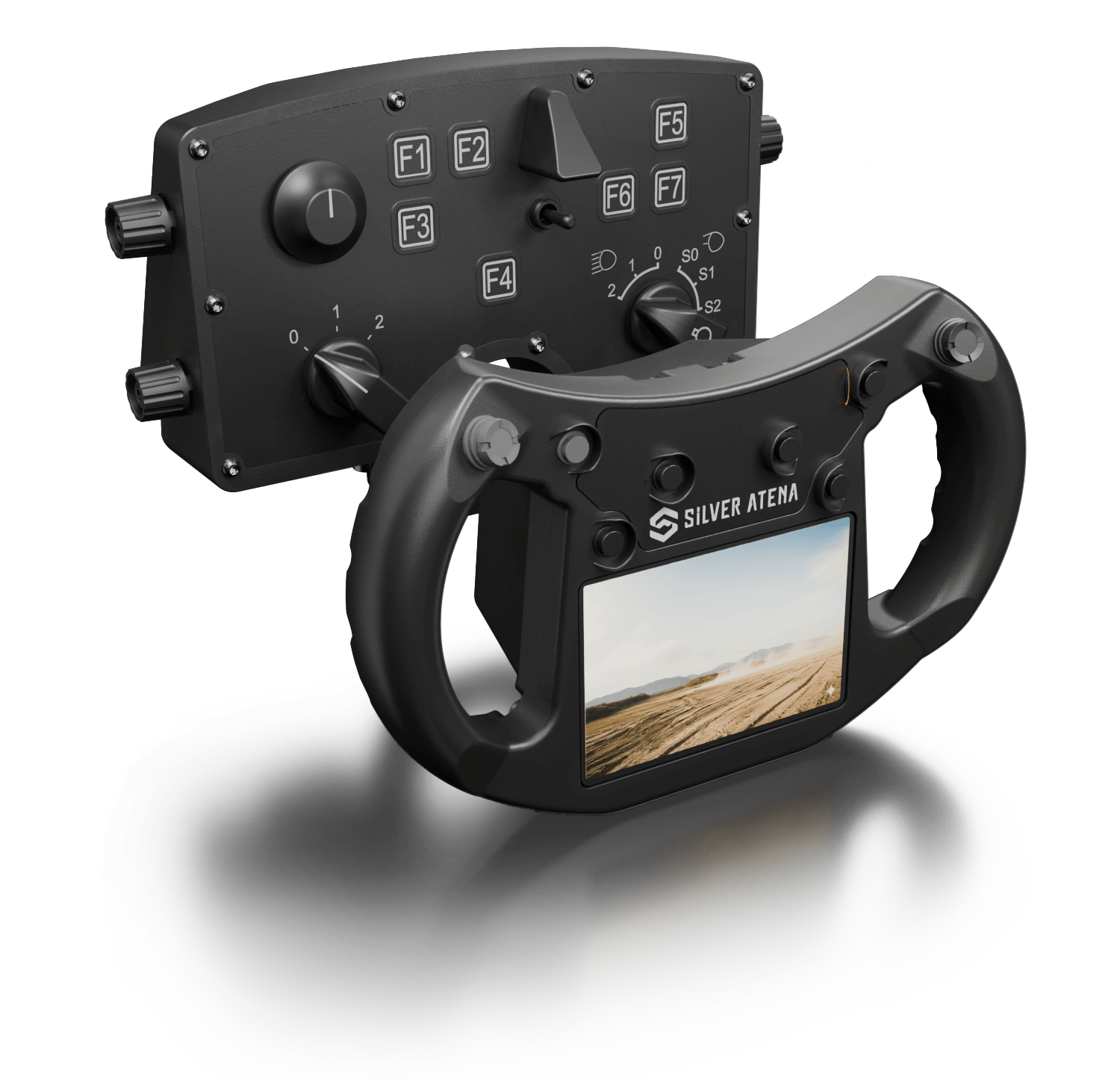

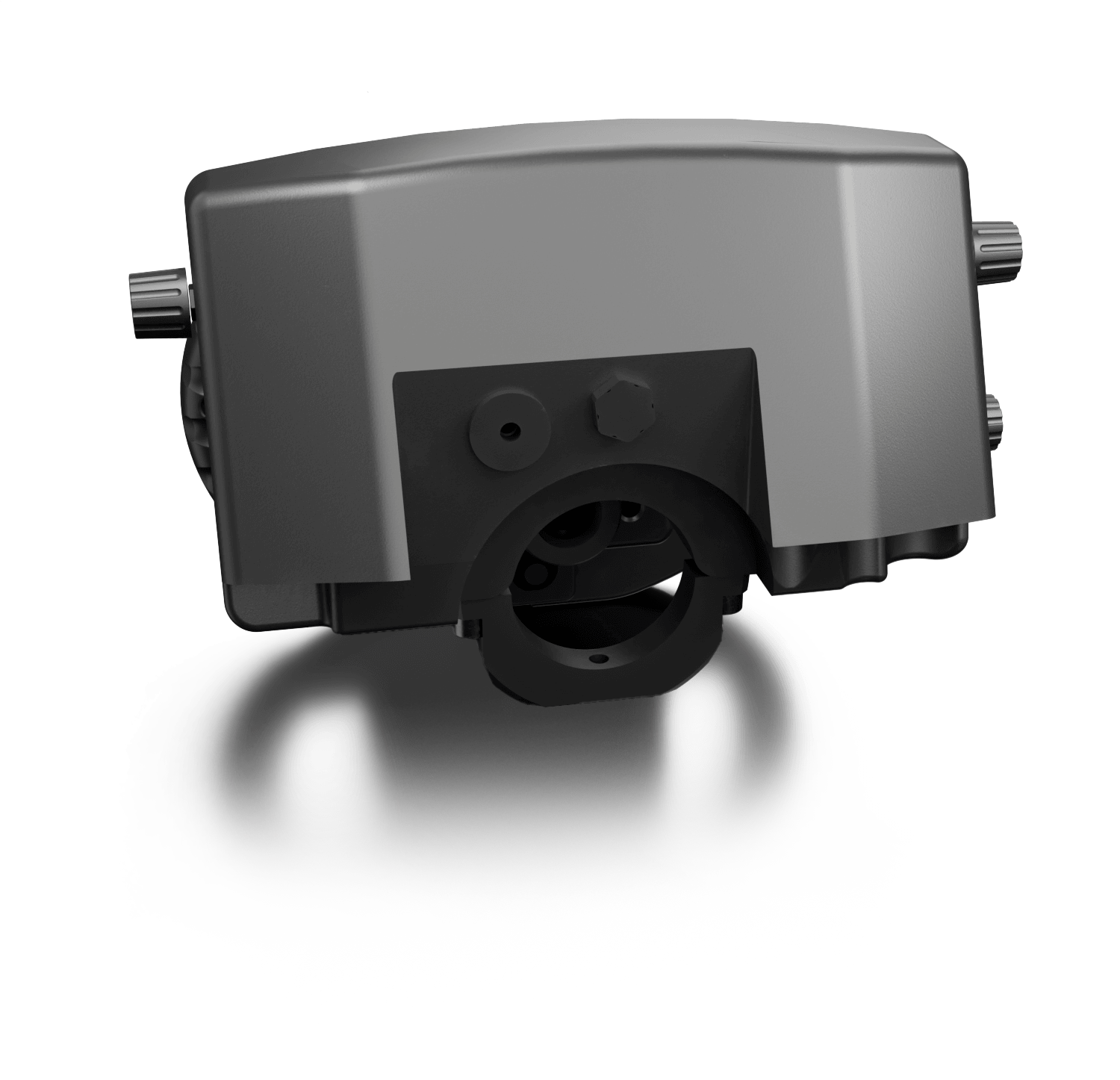

Der ZBE in 3D-Ansicht
Bitte klicken Sie auf die Abbildung, um die 360˚-Darstellung zu aktivieren.
Spezifikationen
Lenkgriff
Display: LED 4,3” WQVGA (480x272; Format: 16:9) | Kontrast: 600:1; Helligkeit: 1100 cd/m2 | 10 Drucktaster, 2 Steuerkreuze |
Stromversorgung: 10 - 32 VDC, nominal 28 VDC | Abmessungen [BxHxT]: 269 x 169 x 155 mm | Gewicht: 1,9 kg | Temperaturbereich in Betrieb: -46 °C bis 63 °C | Schutzklasse: IP65 | Zertifizierung: MIL-STD810E, VG95373, VG96916-5 | Schnittstellen: MilCAN, Debug RS232
ZBE
Bedienelemente: Drehencoder, Drehschalter, Folientaster, Kippschalter | Stromversorgung: 10 - 32 VDC, nominal 28 VDC | Abmessungen [BxHxT]: 288 x 188 x 124 mm | Gewicht: < 2,5 kg | Temperaturbereich in Betrieb: -46 °C bis 63 °C | Schutzklasse: IP65 | Zertifizierung: MIL-STD810E, VG95373, VG96916-5
Anwendungsbereiche
Das Display ist für den Einsatz in militärische Fahrzeugen optimiert.
Vorteile der ZBE
- Extrem robustes Design: Speziell entwickelt für maximale Widerstandsfähigkeit gegen Staub, Vibrationen, Feuchtigkeit und mechanische Belastungen im Feldbetrieb.
- Zuverlässige Funktion bei extremen Temperaturen: Erweiterter Temperaturbereich garantiert volle Einsatzbereitschaft unter arktischen oder wüstenähnlichen Bedingungen.
- Hohe Langlebigkeit und minimaler Wartungsaufwand: Entwickelt für den Dauerbetrieb in anspruchsvollen taktischen Umgebungen mit reduzierten Serviceintervallen.
- Ergonomische Bedienung im Feldeinsatz: Auch bei winterlichen Temperaturen oder mit taktischen Handschuhen sicher und präzise bedienbar.
- Kundenspezifisch konfigurierbar: Anpassbar an unterschiedliche militärische Fahrzeugtypen, Kommunikationssysteme und Einsatzszenarien.
- Zertifiziert nach MIL-Standards: Entspricht den strengen Anforderungen militärischer Spezifikationen (z. B. MIL-STD-810) für Robustheit, Stoßfestigkeit und Zuverlässigkeit.
Warum dieses Produkt?
Die ZBE und der Lenkgriff wurden speziell als Bedienelemente für Militärfahrzeuge entwickelt und erfüllen höchste militärische Anforderungen sowie relevante MIL-Standards.
Durch die Verbindung individueller Entwicklungsansprüche mit modernster Technologie entstand ein robustes und zuverlässiges Bedienkonzept, das auch unter extremen militärischen Einsatzbedingungen maximale Funktionssicherheit gewährleistet.
Diese Bedienelemente zeichnen sich durch ihre hohe Belastbarkeit, präzise Steuerung und lange Lebensdauer aus – ideal für den Einsatz in gepanzerten Fahrzeugen, Sonderfahrzeugen und anderen militärischen Anwendungen.
Warum Silver Atena
Silver Atena ist der ideale Partner für die Entwicklung sicherheitsrelevanter Elektronik mit langjähriger Erfahrung bei der Lieferung robuster, ausfallsicherer Komponenten für militärische Anwendungen.
Die Produkte erfüllen höchste Anforderungen an Zuverlässigkeit, Umweltresistenz und Bedienbarkeit – selbst unter extremen Bedingungen.
Mit zertifizierter Qualität nach MIL-Standards und großer Flexibilität entlang der gesamten Wertschöpfungskette bietet Silver Atena eine umfangreiche Erfahrung in der Entwicklung maßgeschneiderter Lösungen für unterschiedliche Fahrzeugtypen und Nutzerbedürfnisse.
