Bedien- und Anzeigegerät (BAG)
Was ist das Bedien- und Anzeigegerät?

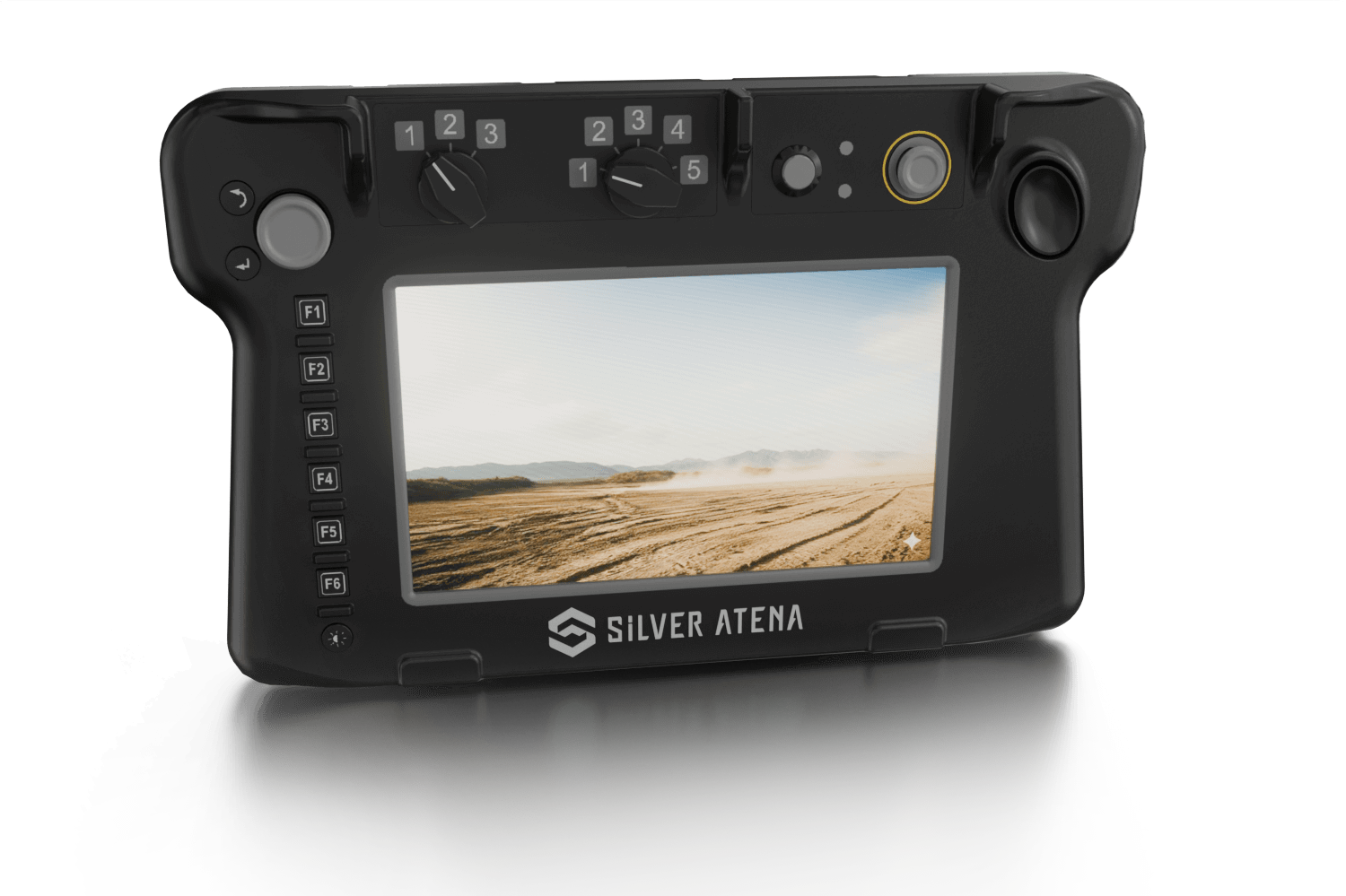

Das Bedien- und Anzeigegerät (BAG) von Silver Atena ist ein mobiles robustes, modular aufgebautes Bedien- und Anzeigegerät für militärische Fahrzeuge und Kommandoeinrichtungen.
Es dient als zentrale Mensch-Maschine-Schnittstelle zur Steuerung von Sensorik, Waffensystemen und Kommunikation. Mit 10,1"-Touchdisplay, Echtzeit-Videobildverarbeitung und EMV-Schutz ist es ideal für extreme Einsatzbedingungen.
Zertifiziert nach MIL-Standards, bietet es hohe Zuverlässigkeit, Bedienbarkeit mit Handschuhen und flexible Integration in land-, luft- oder seegestützte Plattformen.
Eigenschaften des BAG
- Echtzeit-Videosignalverarbeitung
- Robustes 10,1“ Display inklusive Touch-Funktionalität
- Mobil einsetzbar (abnehmbar vom Gesamtsystem)
- Bedienung mit Handschuhen ist möglich
- Vollständig abgeschirmt gegen EMV-Störungen
- Bedienelemente mit dimmbarer Hintergrundbeleuchtung
- Einsatz von Mikrocontrollern für die Kommunikation und Steuerung
- Display-Helligkeit einstellbar
Einsatzgebiete

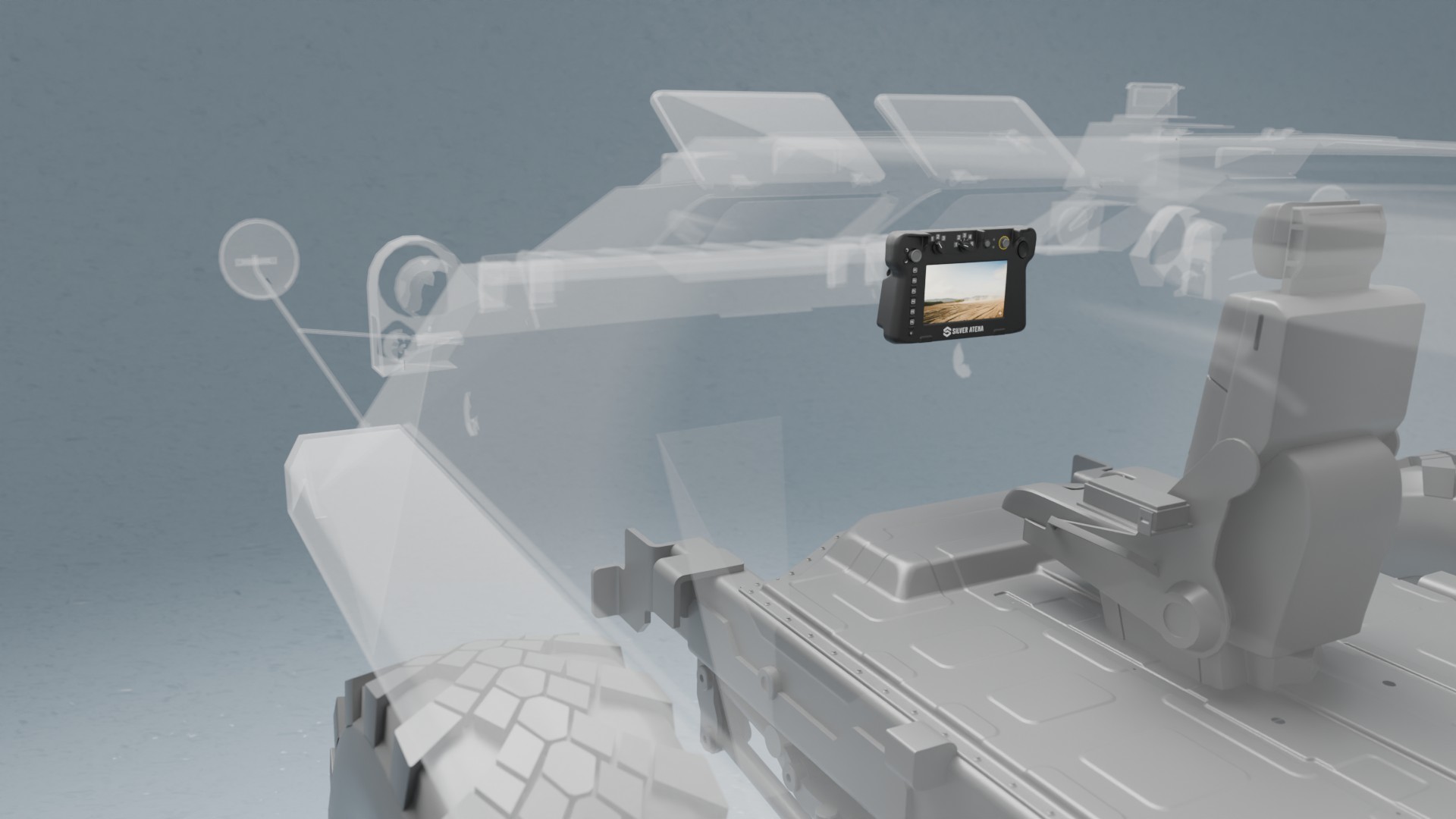

- Steuerung der Aufklärungssensorik, dem Anzeigen von taktischen Informationen und der Bedienung von Verteidigungssystemen
- Terminal zur Lageführung, Echtzeit-Kommunikation und Gefechtsfeldüberwachung
- Steuerung von Sensorik, Missionsplanung oder zur Darstellung von Videostreams aus der Luftbildaufklärung
- Marine-Navigationsunterstützung und Darstellung von Überwasserkontakten und taktischen Lagen

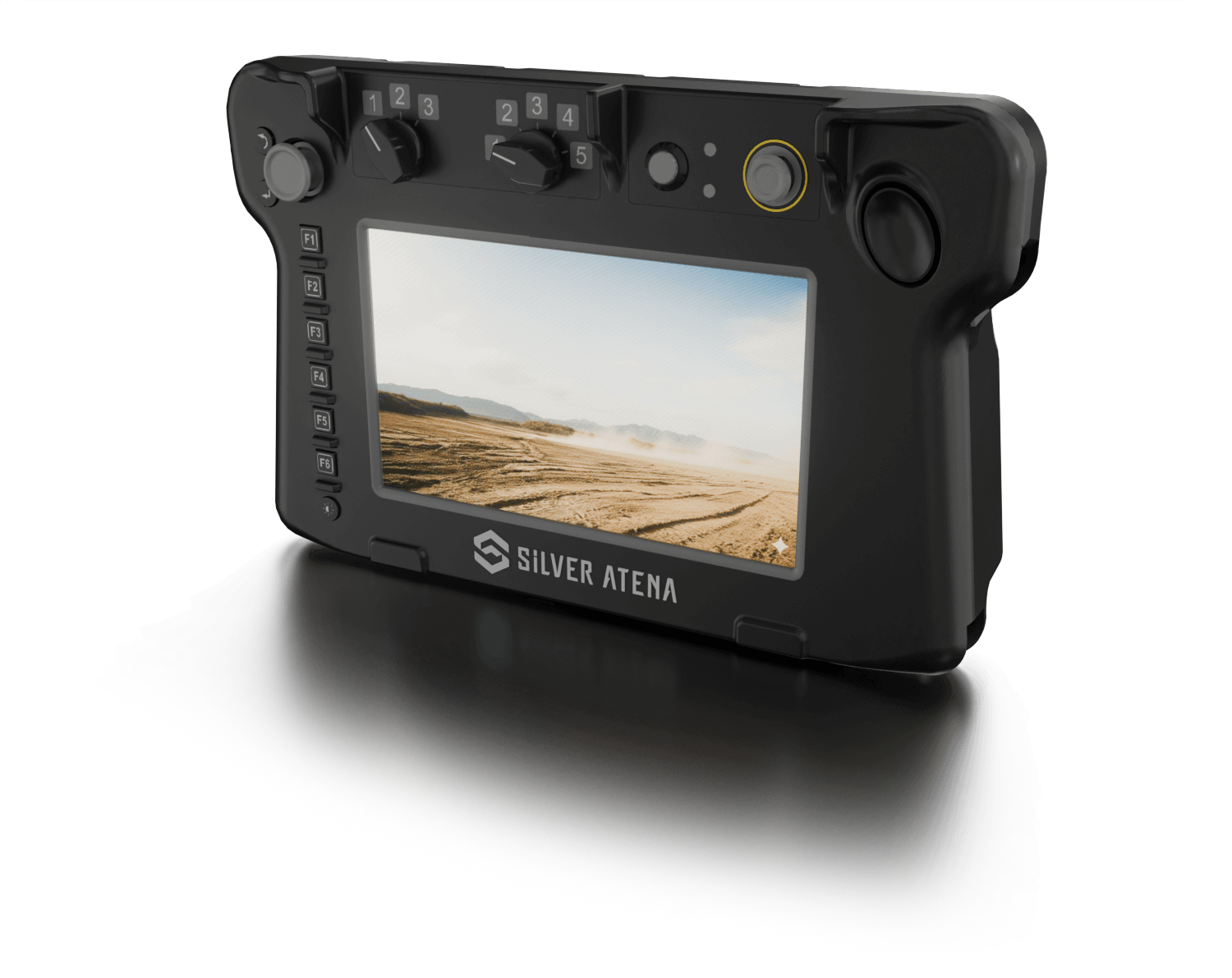

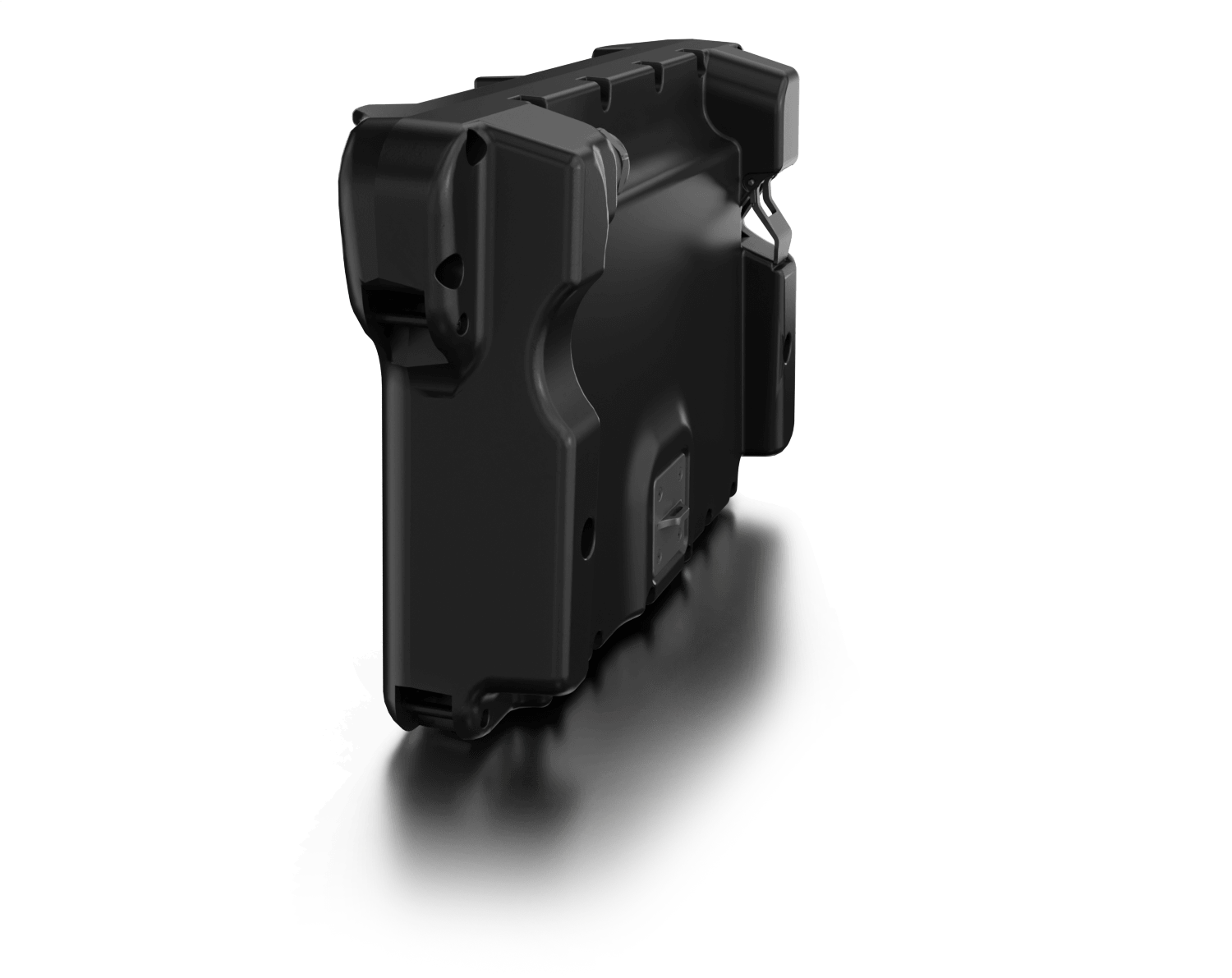

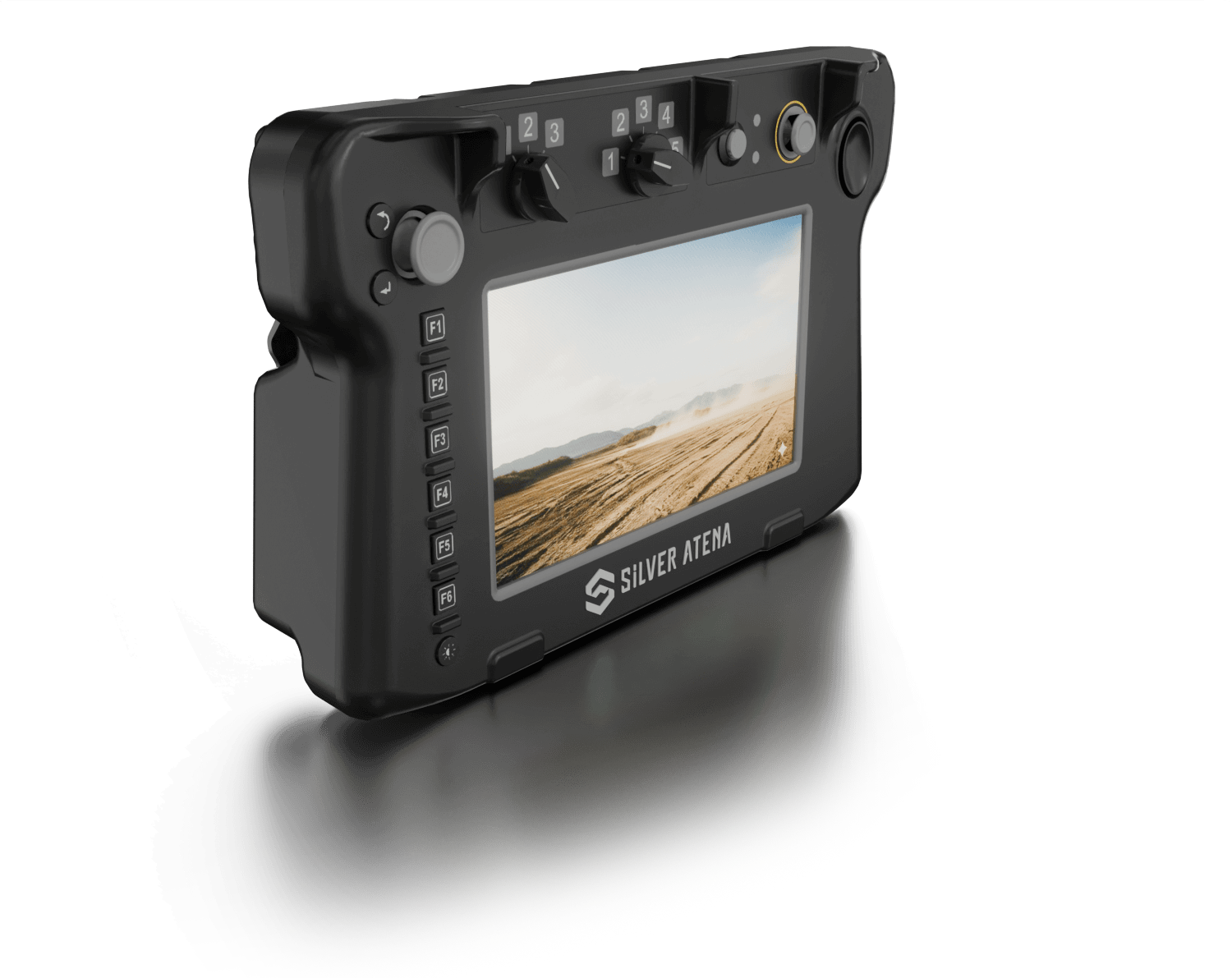

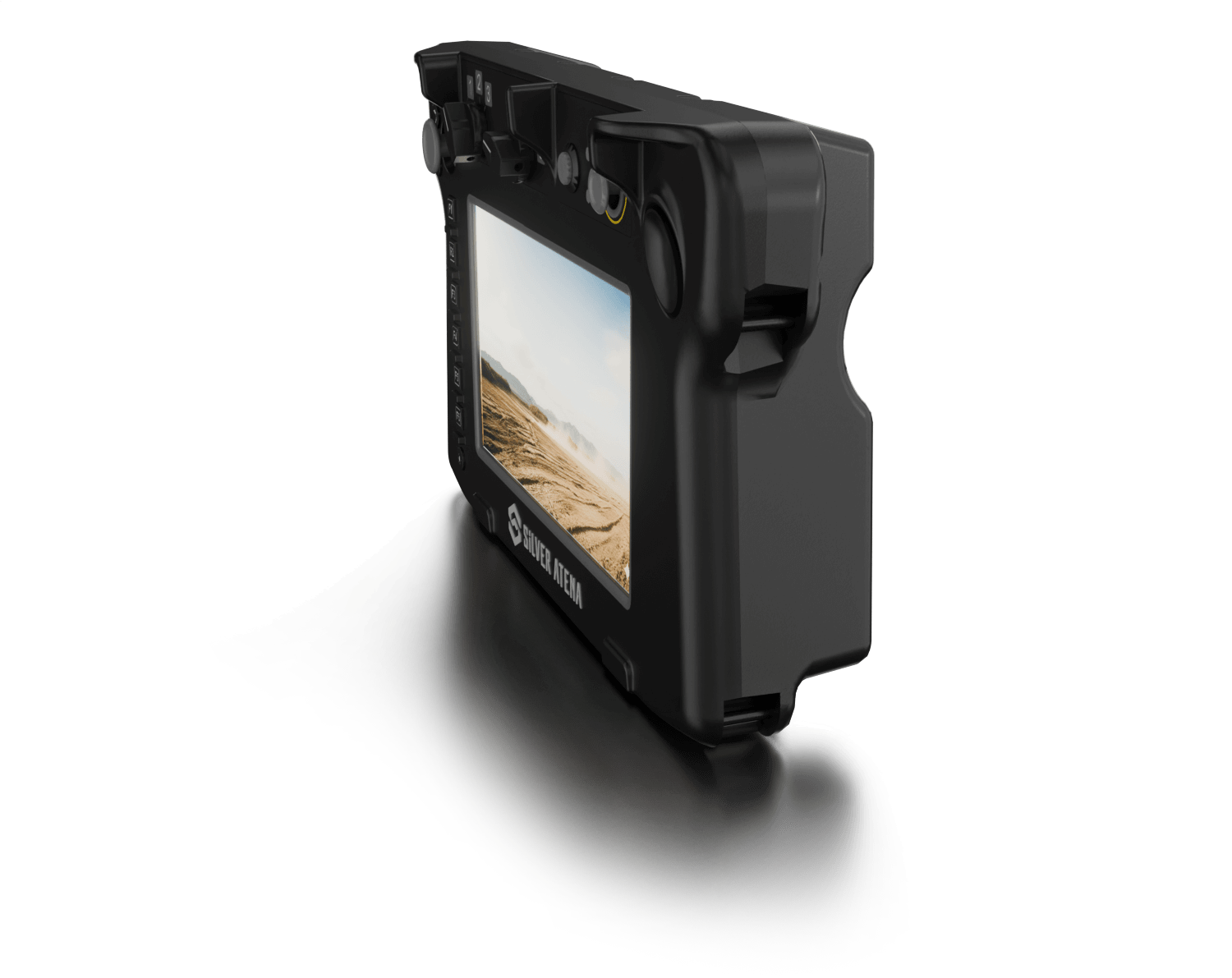

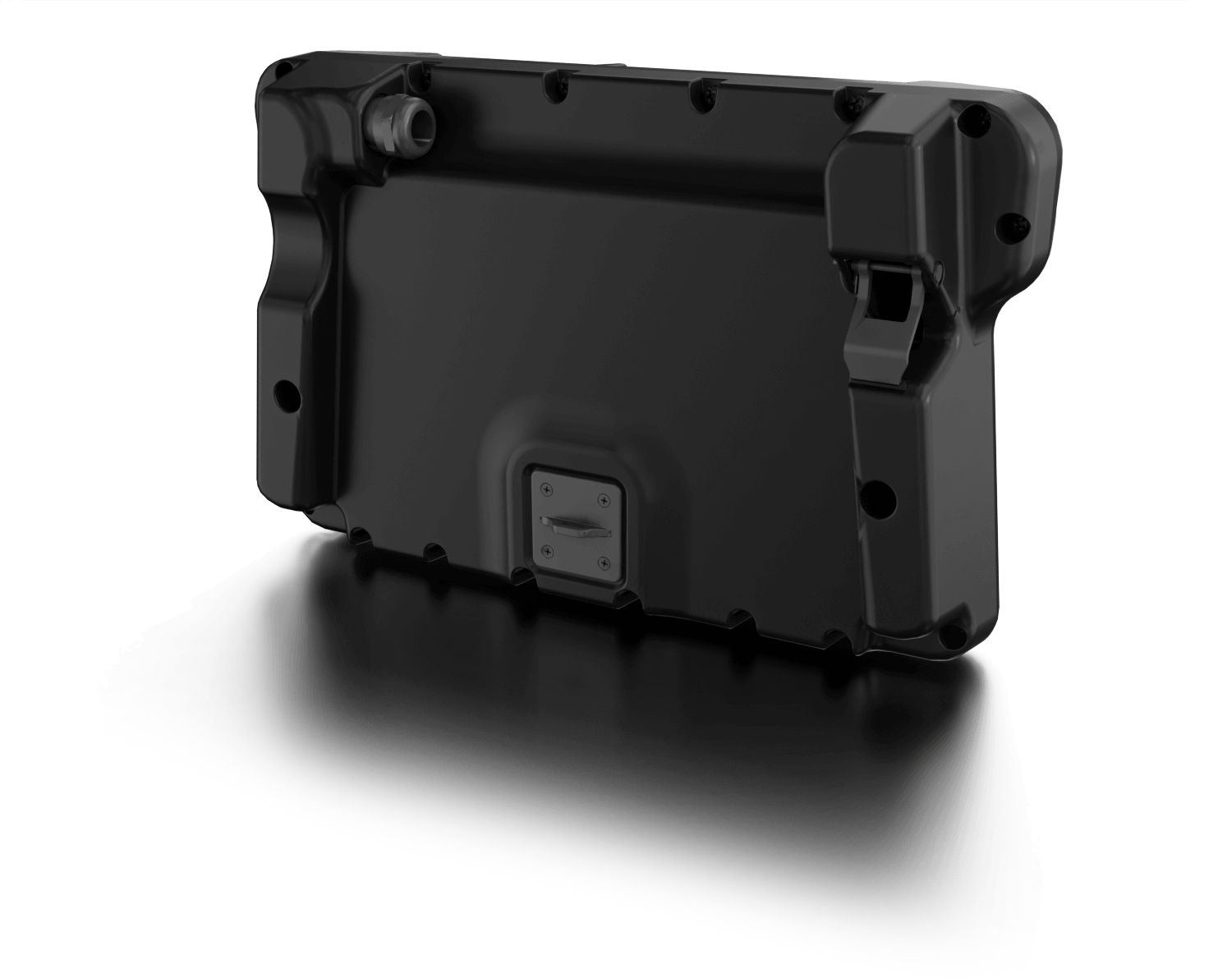

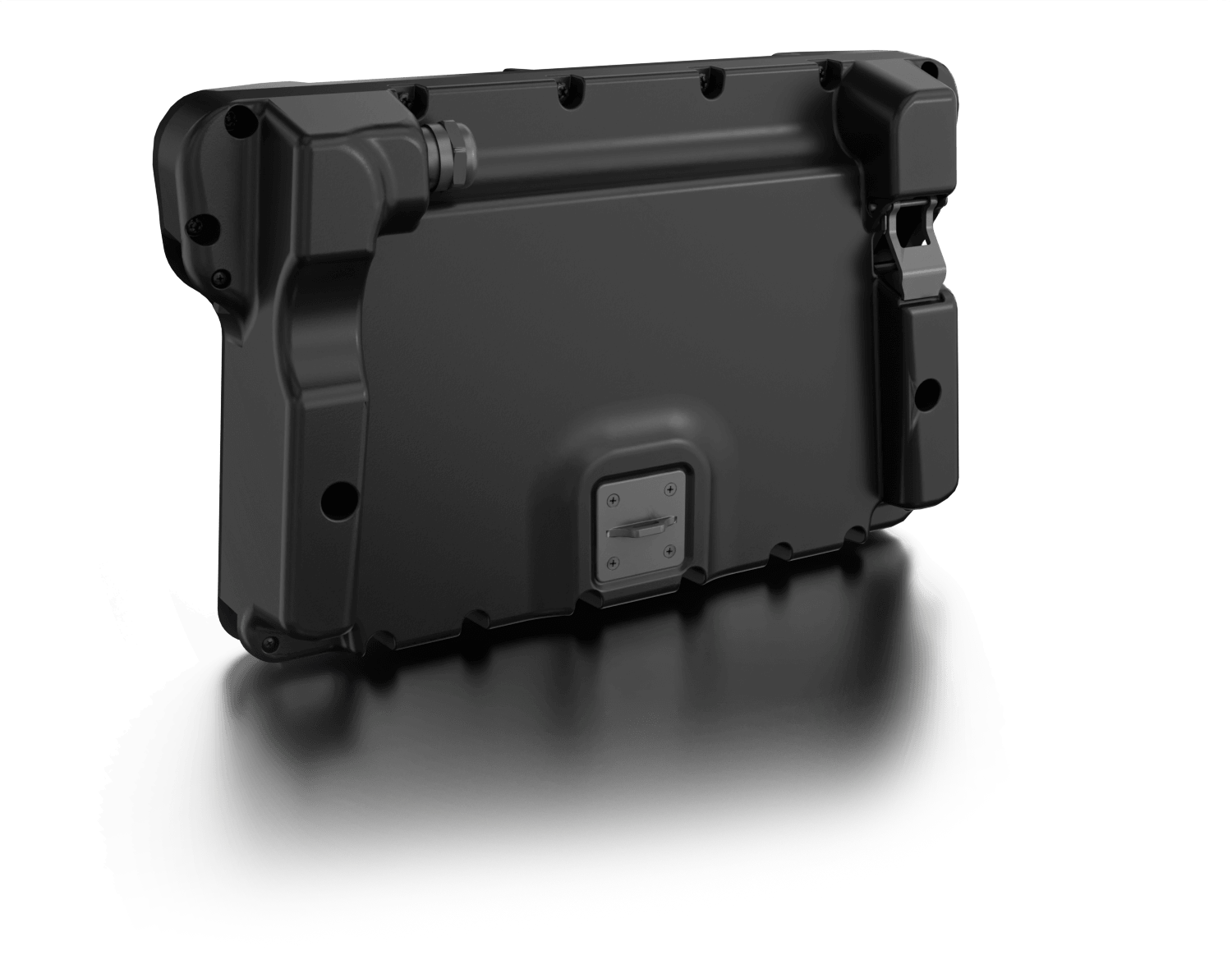

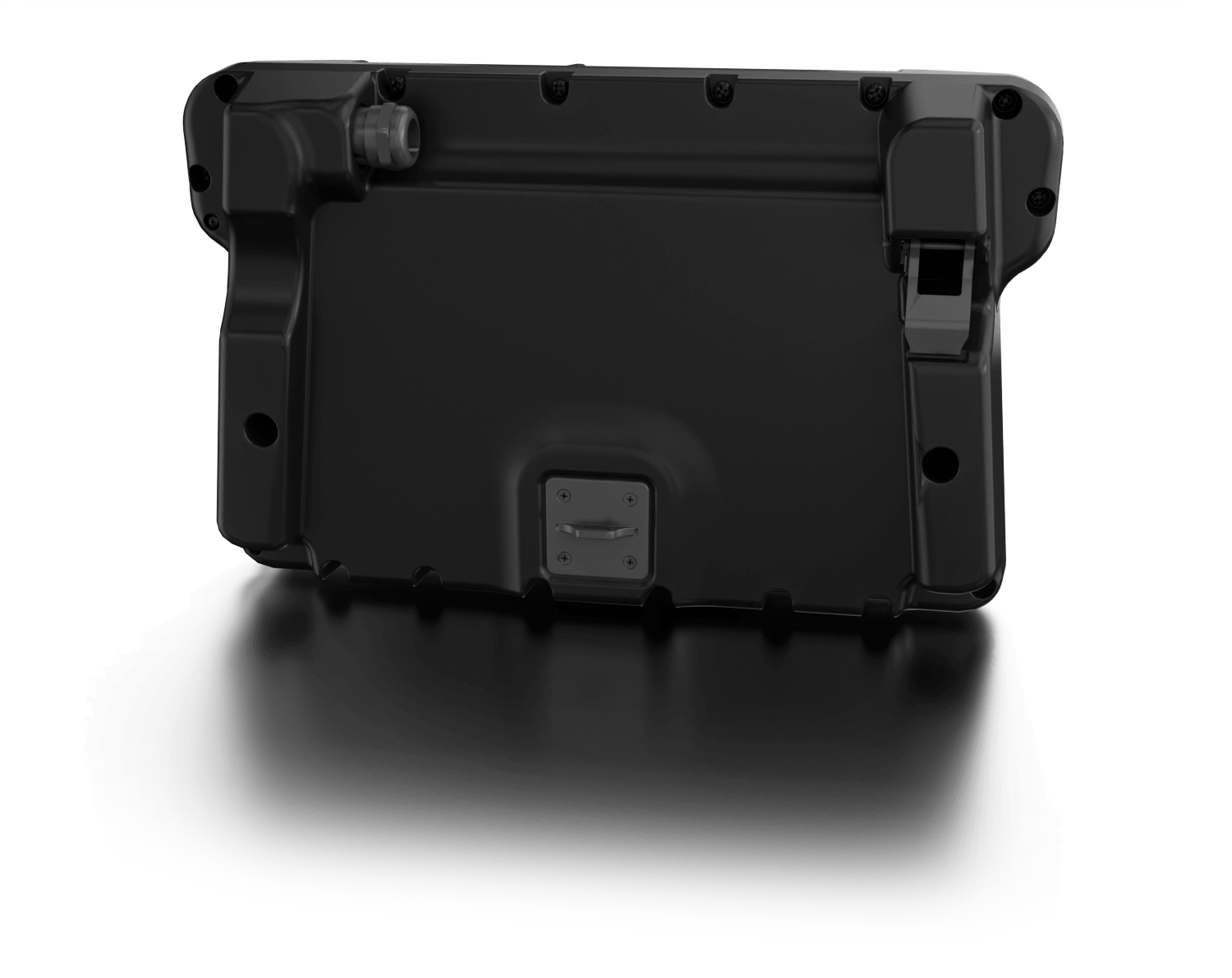

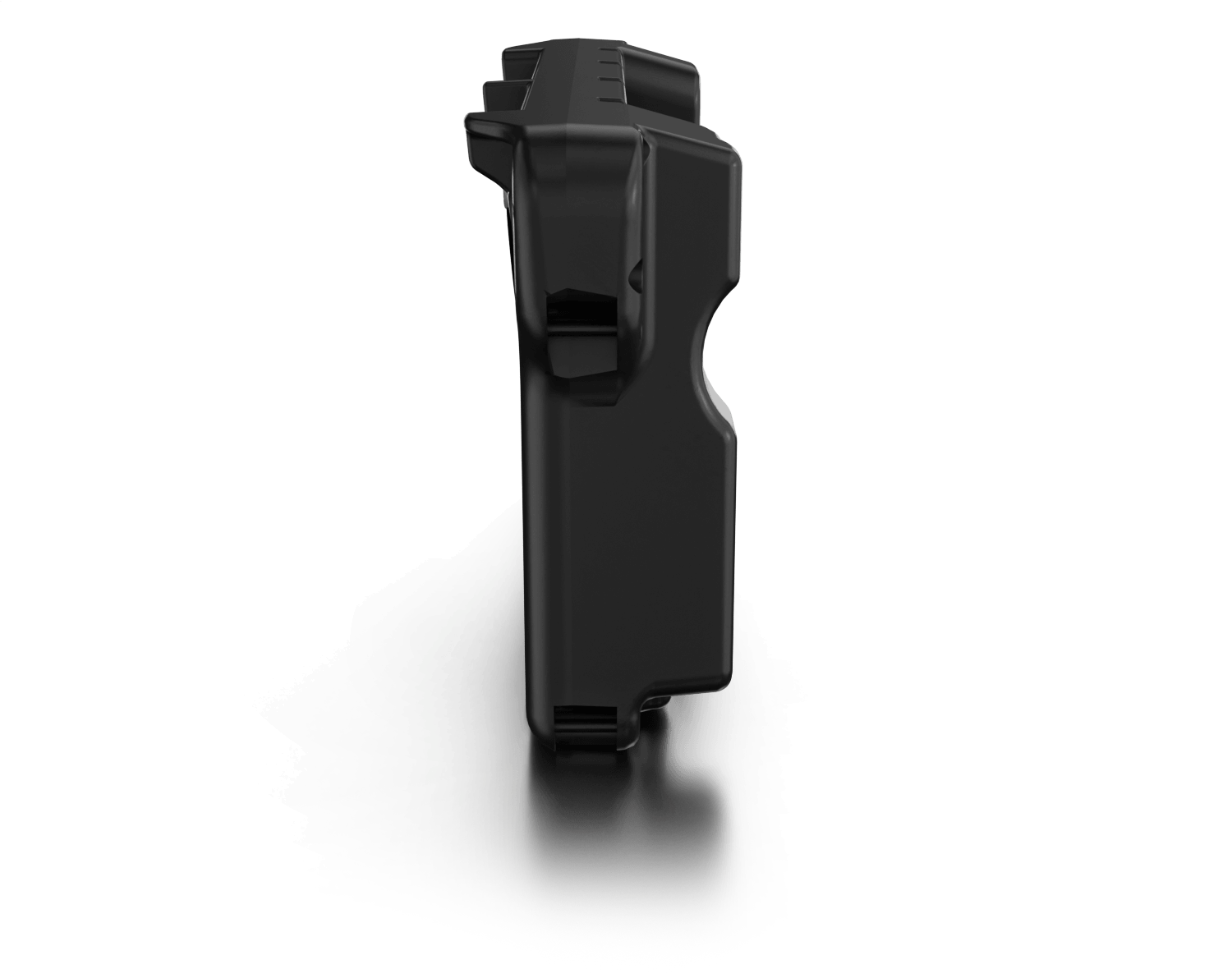

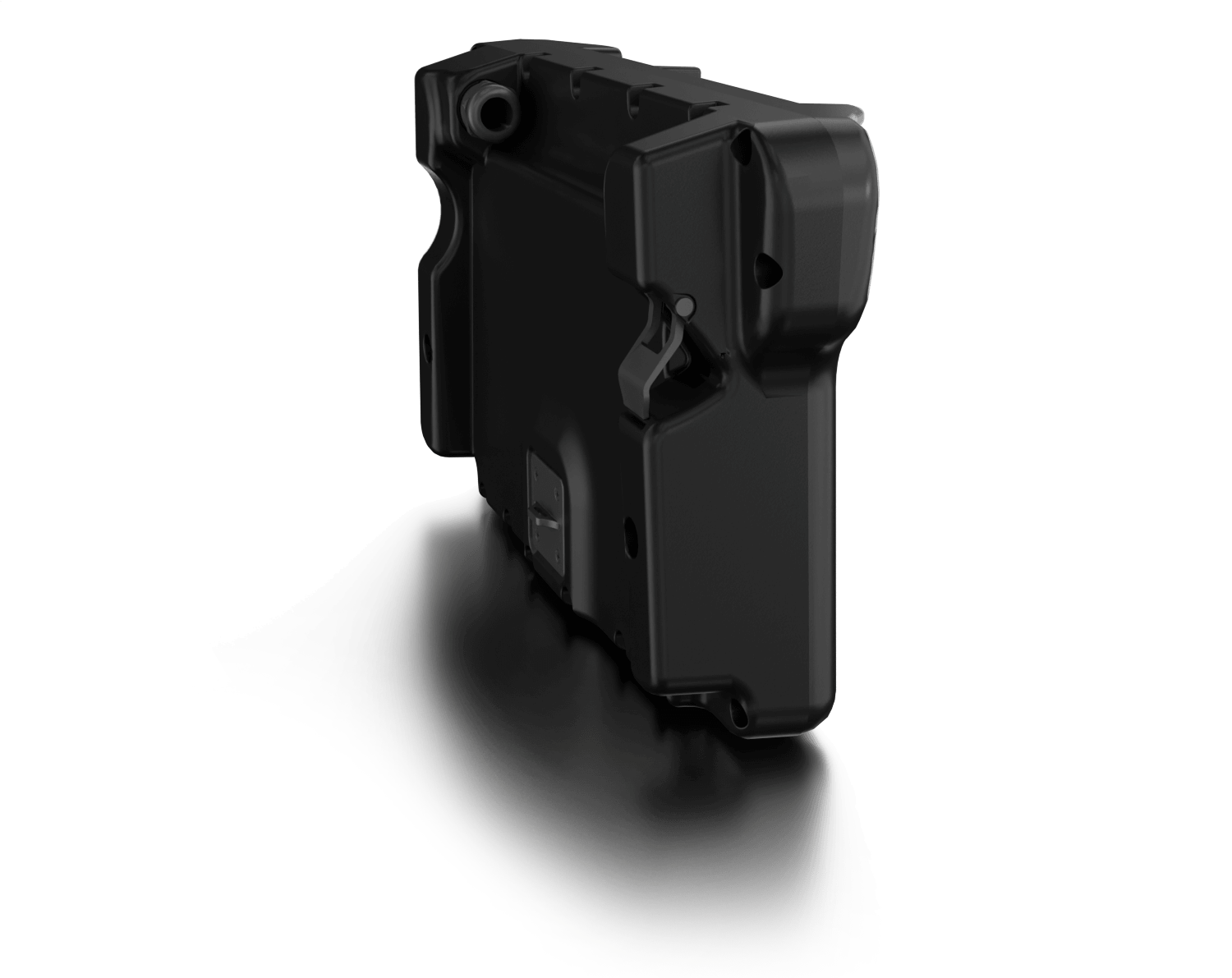

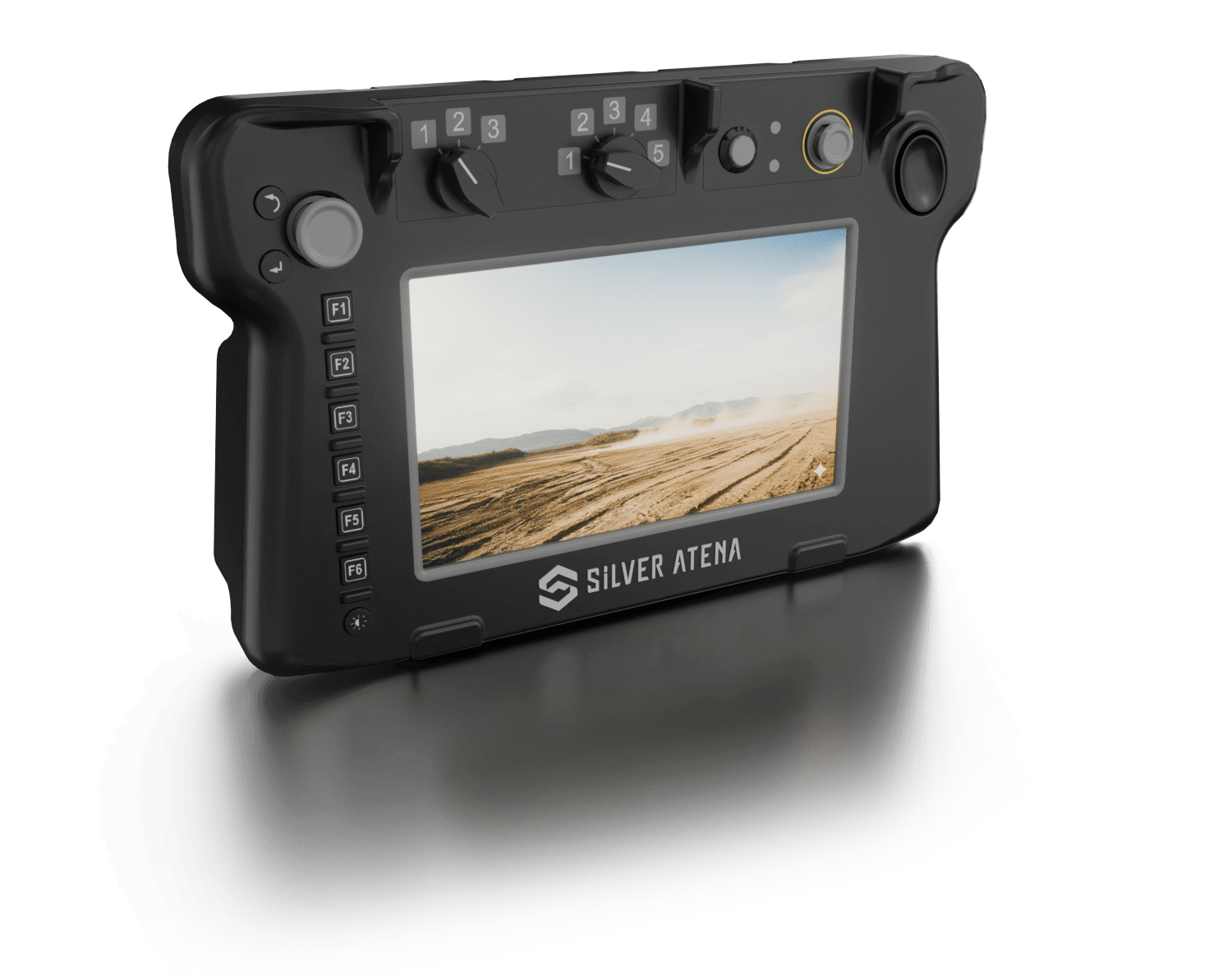

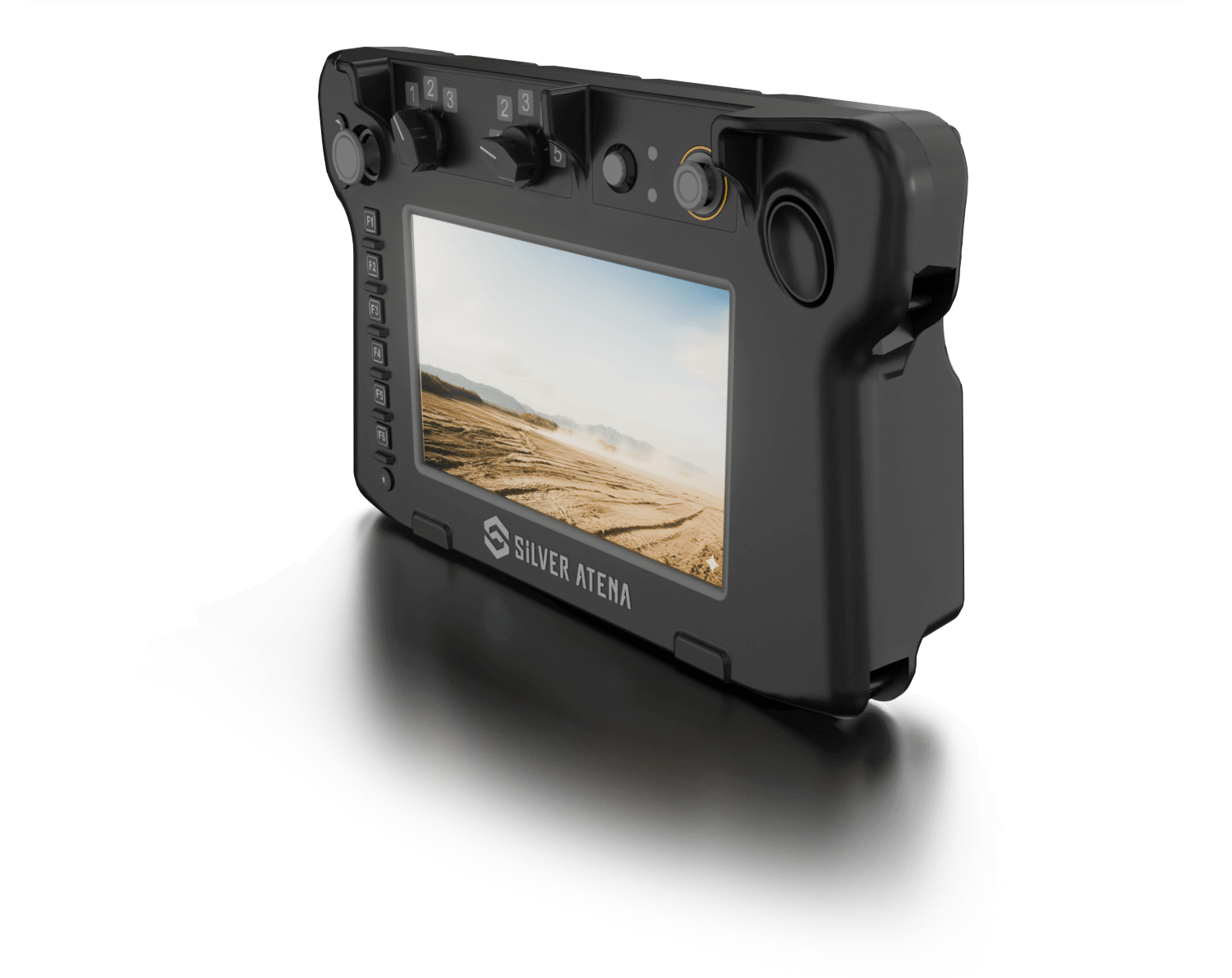

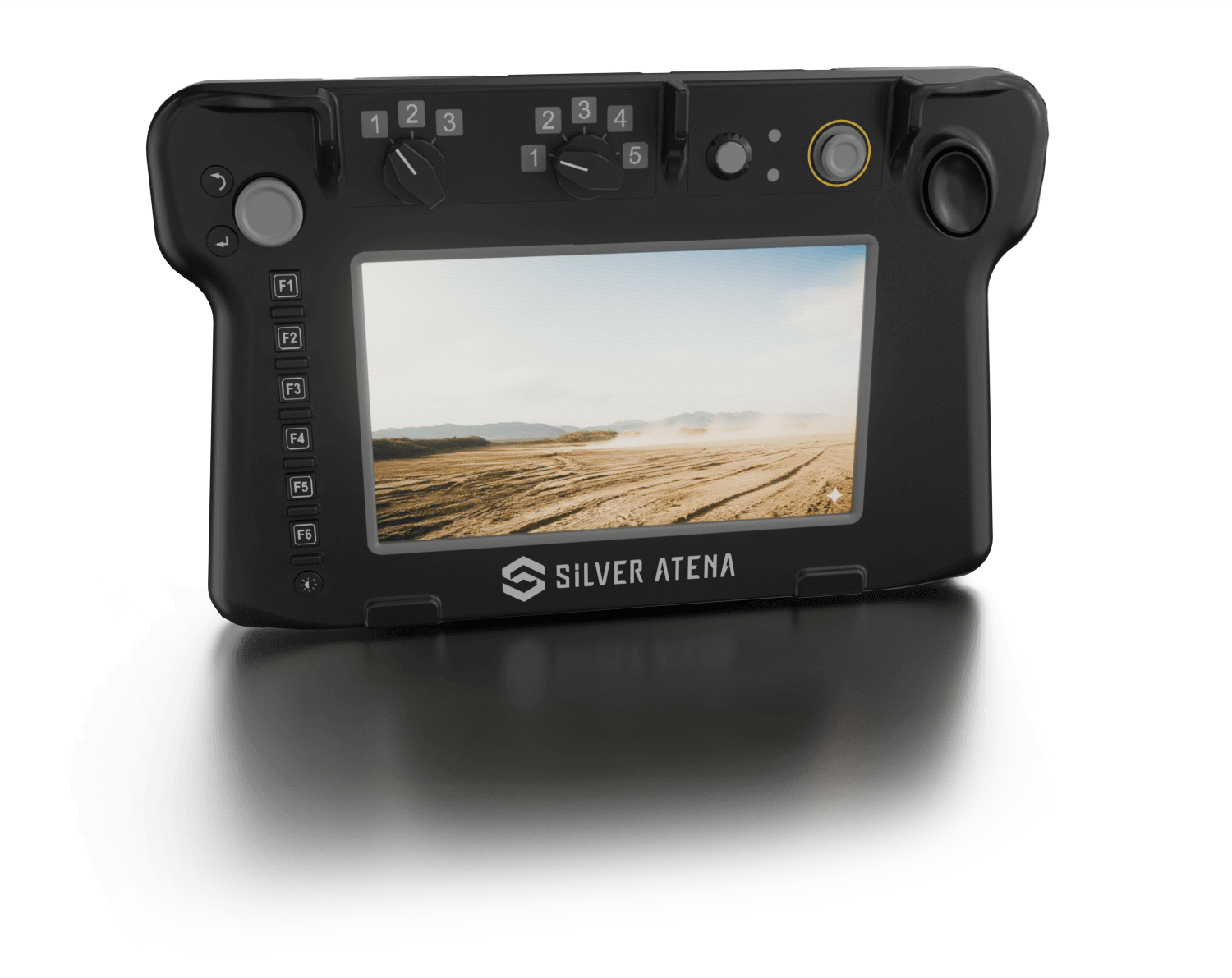

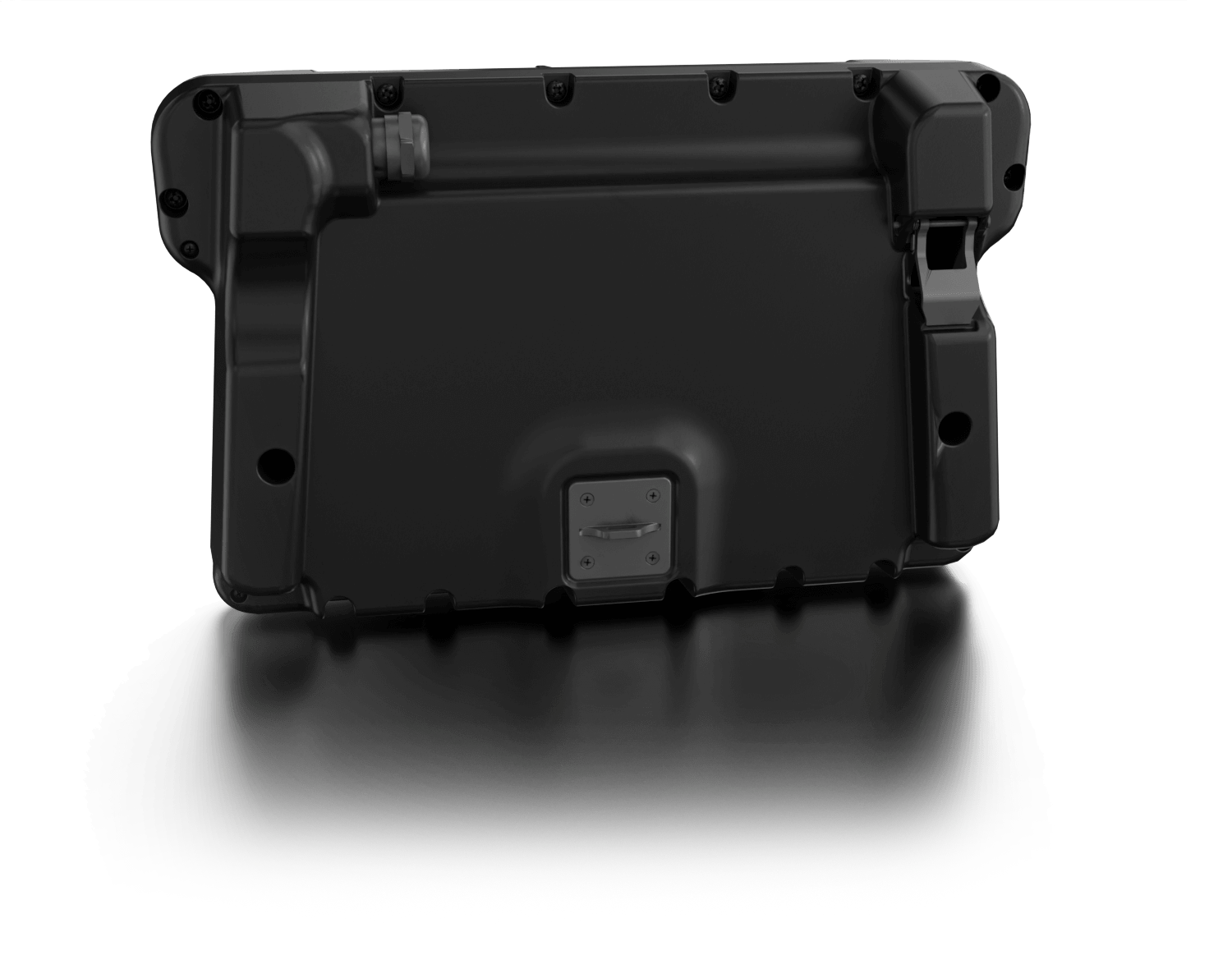

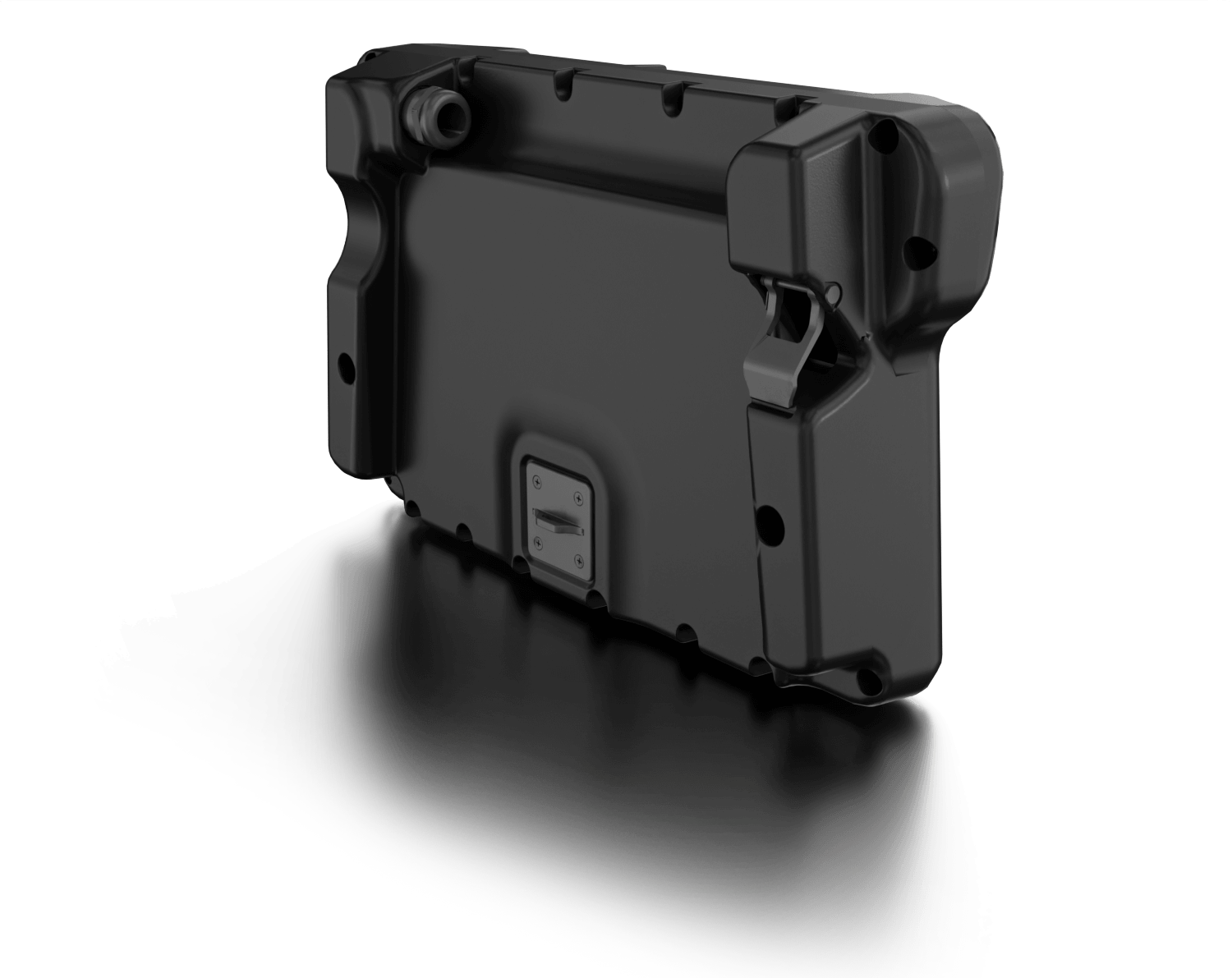

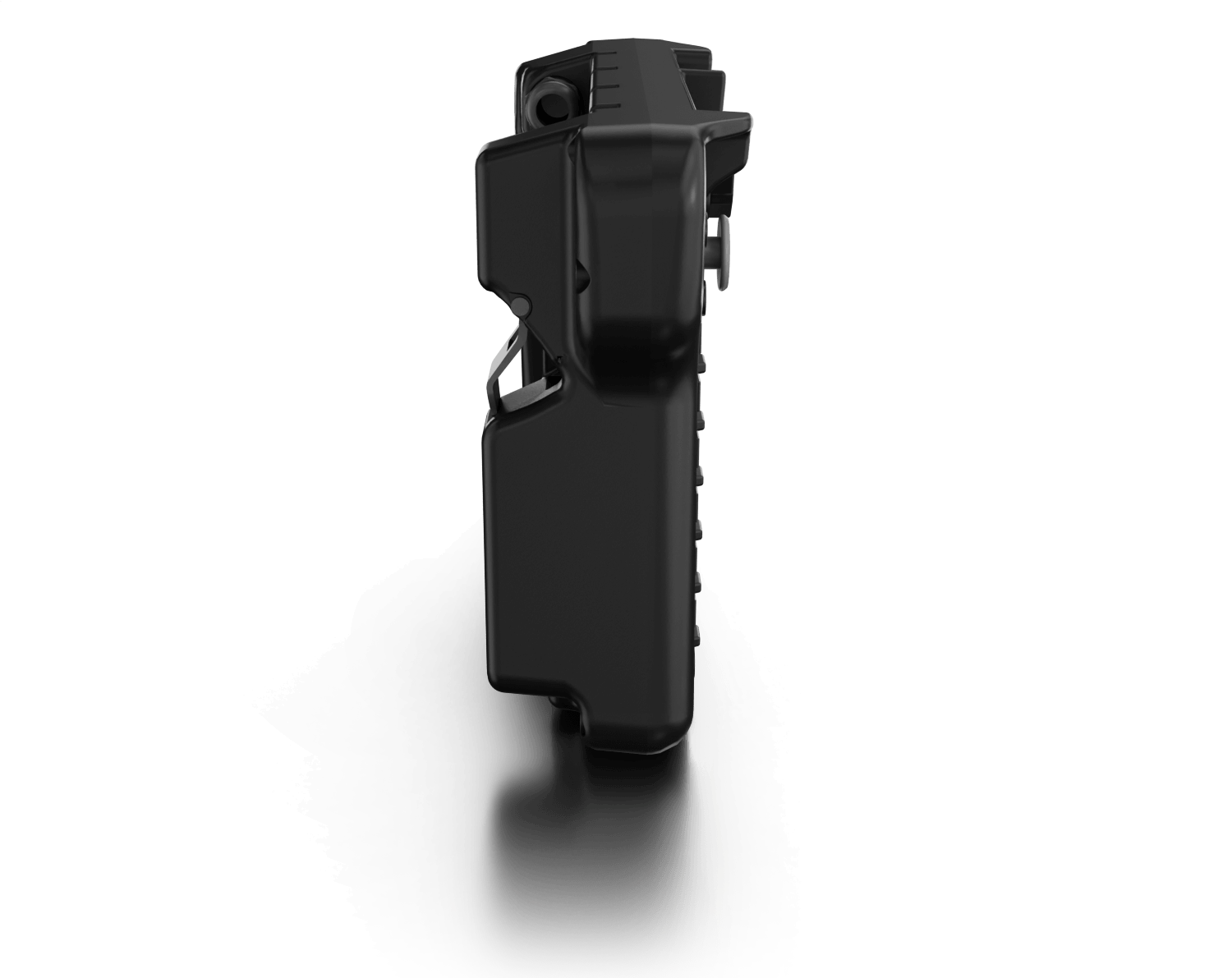

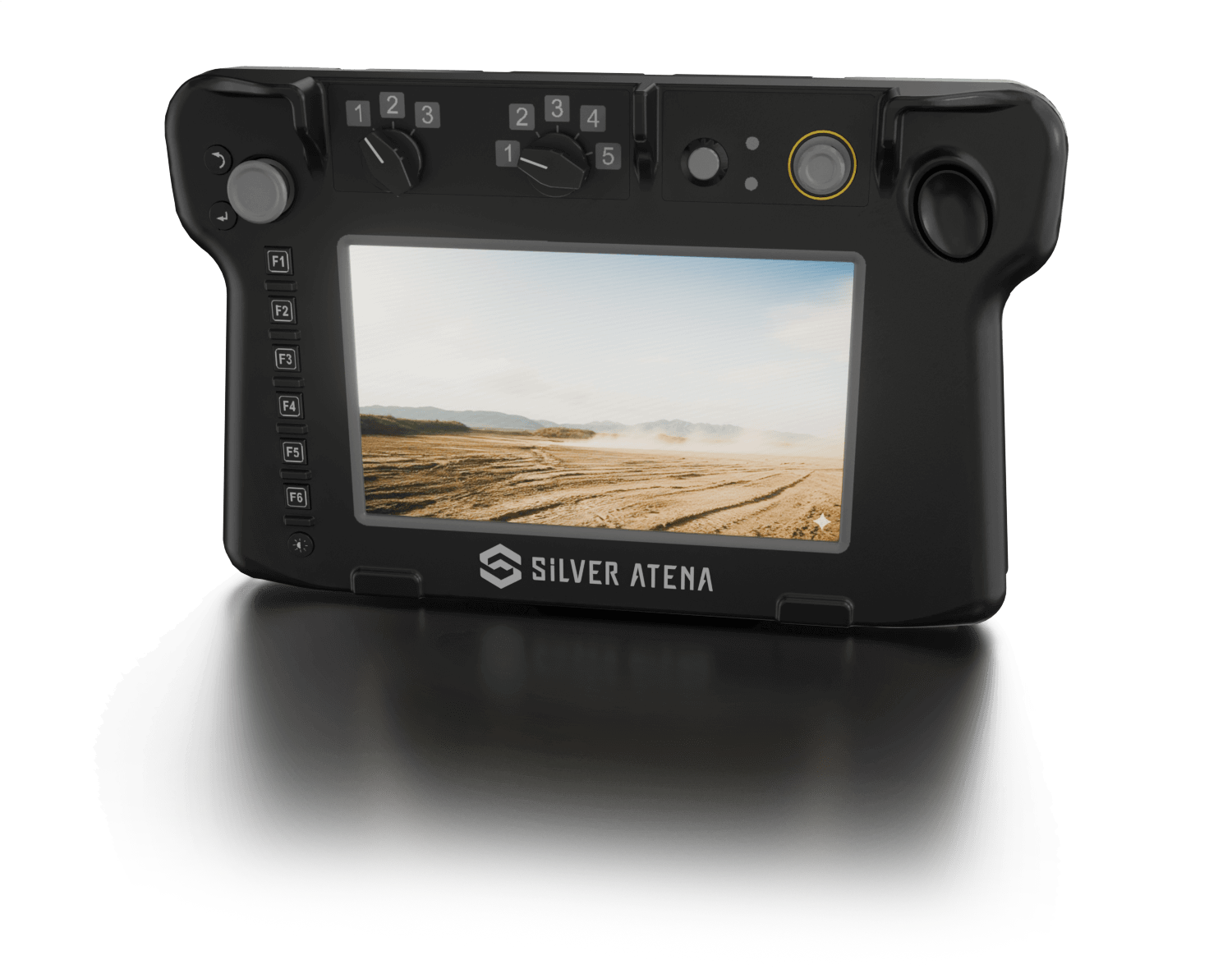

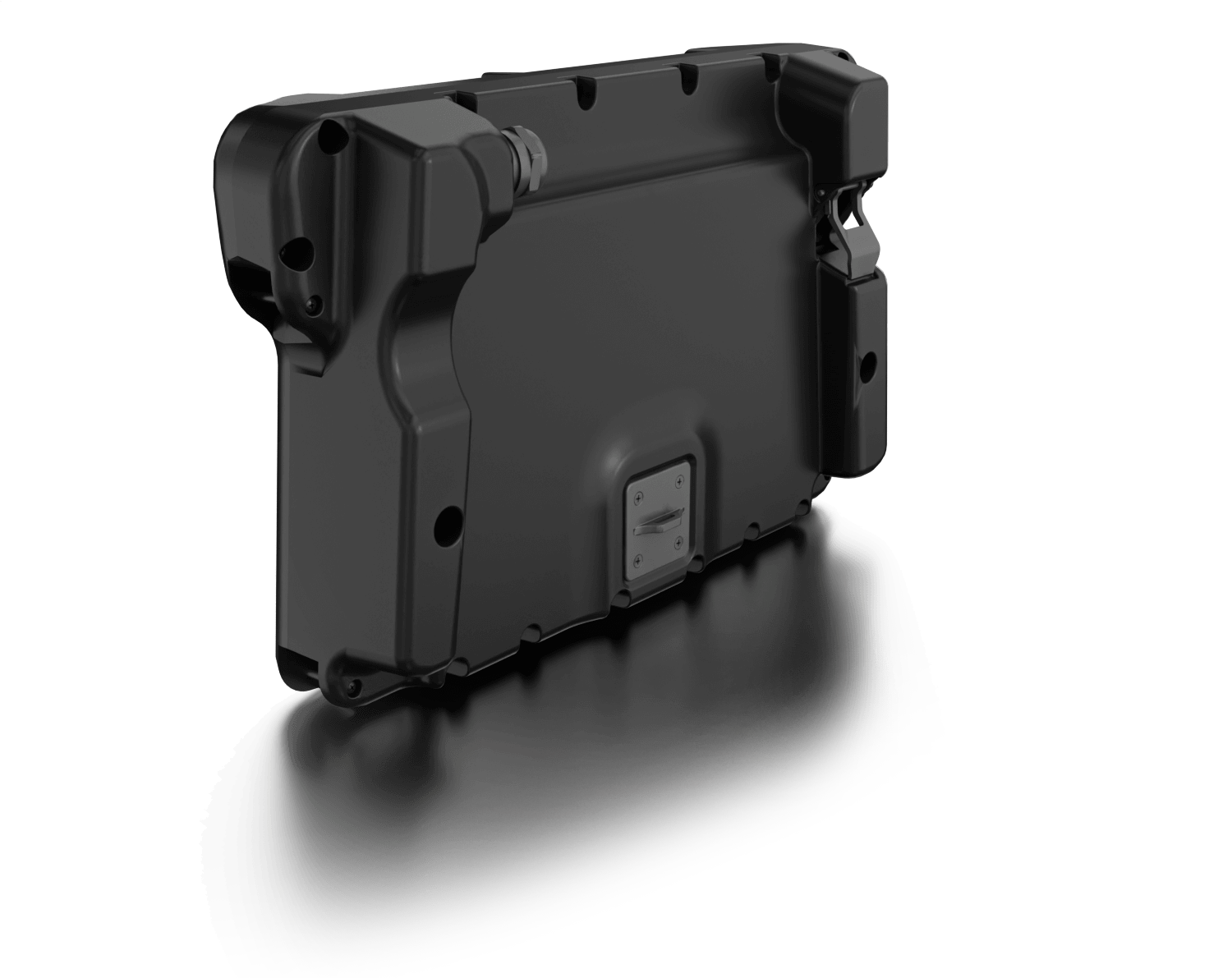

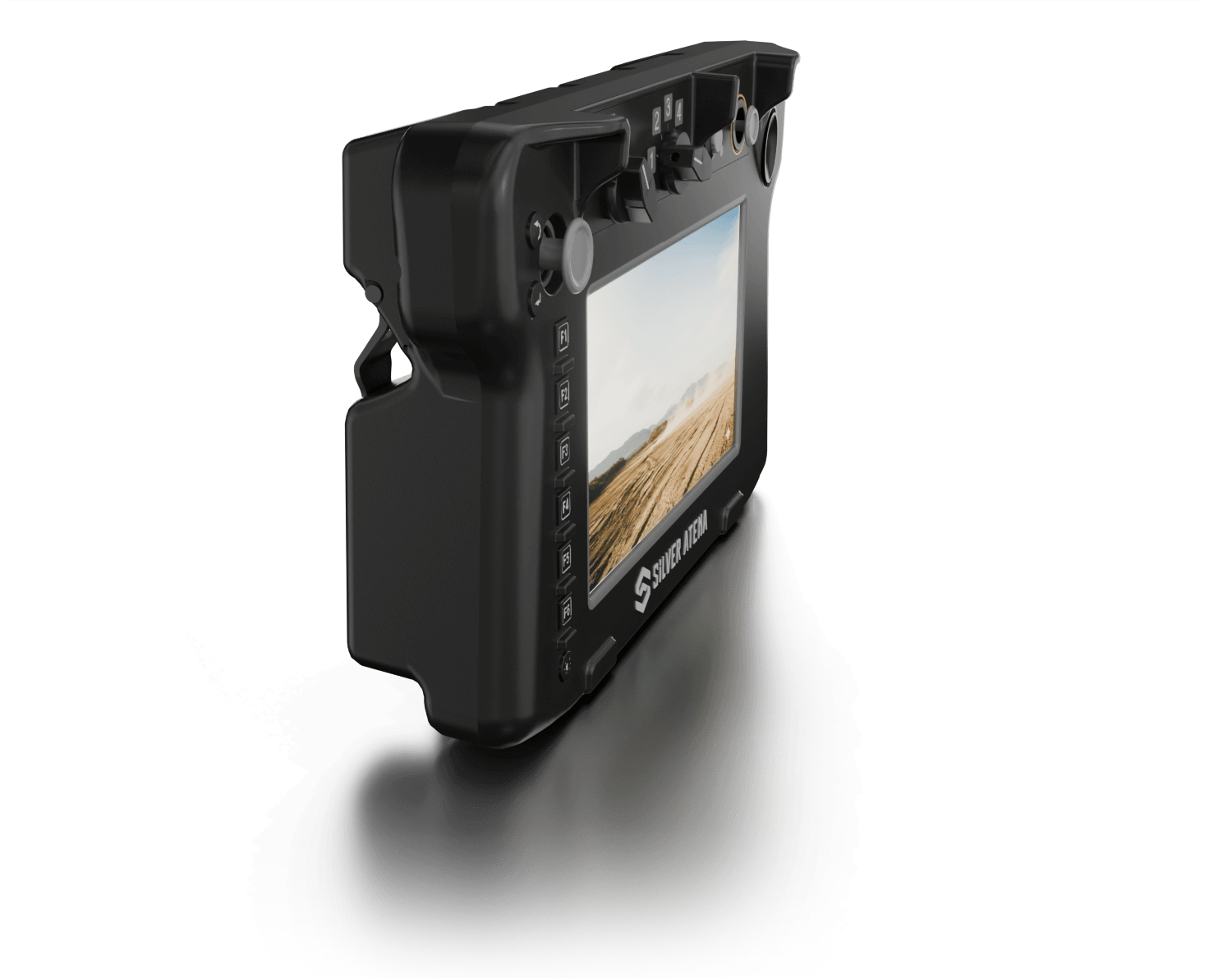

Das BAG in 3D-Ansicht
Bitte klicken Sie auf die Abbildung, um die 360˚-Darstellung zu aktivieren.
Spezifikationen
- Display: IPS 10,1“ Full-HD (1920x1080; Format: 16:9)
- Kontrast: 1000:1; Helligkeit: 800 cd/m2
- Bedienelemente: 14 Funktions-/Drucktaster und Wahlschalter
- Stromversorgung: 16-32 VDC, nominal 28 VDC
- Abmessungen [BxHxT]: 376 x 225 x 91 mm,;Gewicht: 3 kg
- Temperaturbereich in Betrieb: -46 °C bis +44 °C
- Schutzklasse: IP54
- Zertifizierung: STANAG-4370, VG95374, VG95377, VG95370
- Konnektivität: MILCAN, SDI
Anwendungsbereiche
Das BAG ist besonders für Szenarien mit hohen Umweltanforderungen geeignet – von der arktischen Kälte bis zur Wüstenhitze, im urbanen Einsatz wie auch unter Gefechtsbedingungen.
- Gefechtsfahrzeuge und Panzer
- Kommandoposten und Führungsstände
- Luftfahrzeuge und Drohnenleitstationen
- Schiffssysteme
Vorteile des BAG
- Robustes Design: Entwickelt für extreme mobile Einsatzbedingungen – widerstandsfähig gegen Vibrationen, Staub und Feuchtigkeit
- Erweiterter Temperaturbereich (–46 °C bis +44 °C) ermöglicht den Einsatz bei extremen Temperaturen
- Wartungsarm & langlebig: Minimierter Serviceaufwand durch robuste Elektronik
- Handschuhbedienung: Sicher steuerbar auch bei Kälte oder mit Schutzausrüstung
- Dimmbares Display: Optimale Lesbarkeit bei Nacht und wechselnden Lichtverhältnissen
- Modular & anpassbar: Konfigurierbar für verschiedene militärische Fahrzeugtypen
- MIL-zertifiziert: Erfüllt internationale Militärstandards (z. B. STANAG, VG-Normen).
Warum dieses Produkt?
Das BAG (Bedien- und Anzeigegerät) wurde speziell für den Einsatz in militärischen Fahrzeugen und Systemen entwickelt.
Es erfüllt höchste Anforderungen an Robustheit, Umweltbeständigkeit und Funktionalität.
Die Kombination aus Mobilität, technischer Zuverlässigkeit, modularer Architektur und individuell anpassbaren Schnittstellen macht das BAG zur idealen Lösung für komplexe Einsatzszenarien – von Gefechtsfahrzeugen bis zu Führungszentralen.
