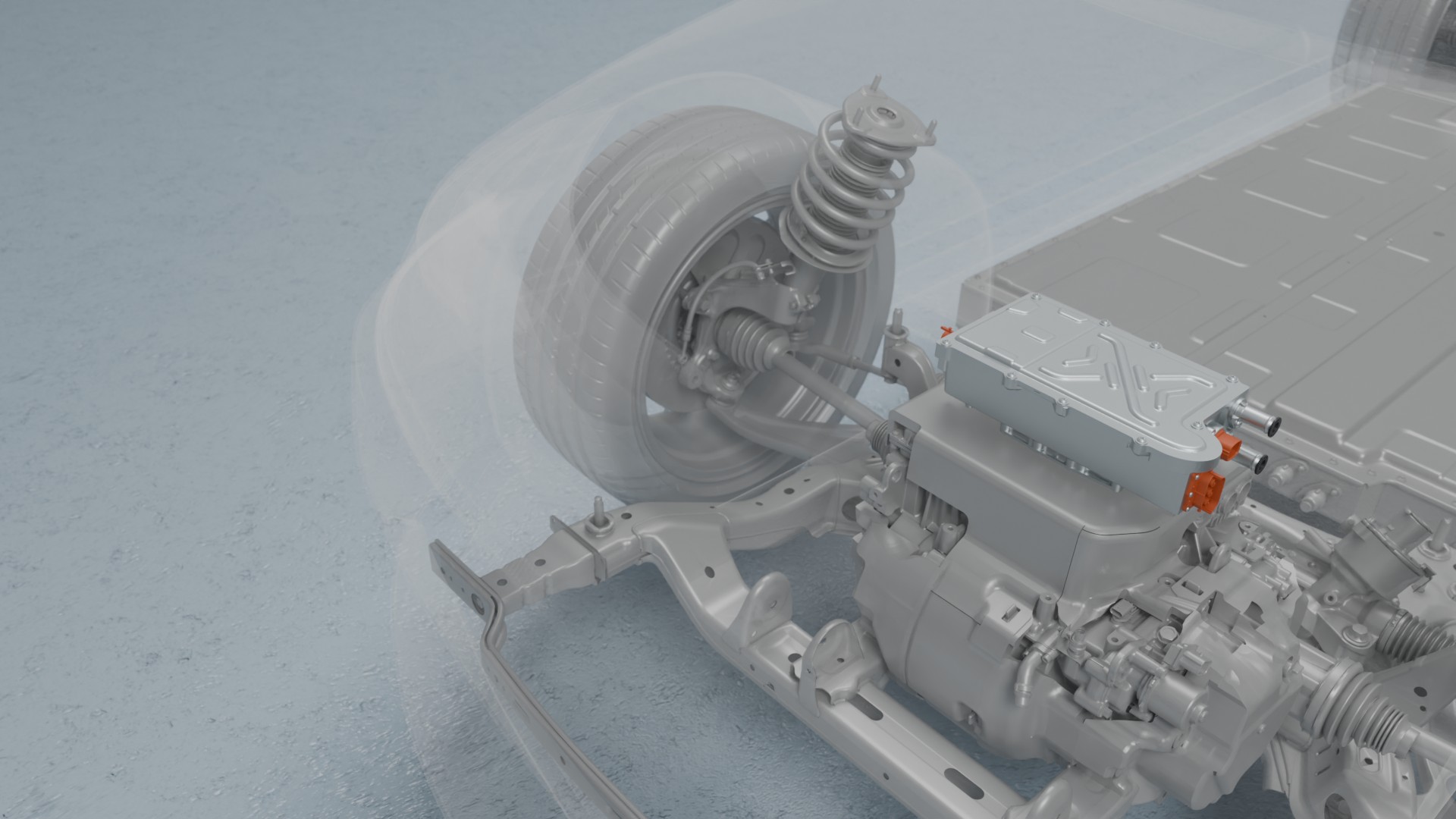

Elektrischer Turbolader
Was ist ein elektrischer Turbolader?
Unsere hochintegrierten Hochdrehzahl-Inverter sind speziell für den Betrieb von Turboverdichtern in modernen Brennstoffzellen- und Verbrennerfahrzeugen entwickelt. Sie steuern extrem kompakte Hochdrehzahlkompressoren, die den benötigten Luftstrom bei Drehzahlen im sechsstelligen Bereich effizient und zuverlässig liefern.
Dank leistungsstarker Hardware-Architektur und präziser Regelalgorithmen gewährleisten die Inverter ein optimales Zusammenspiel zwischen Kompressor und Brennstoffzellensystem oder Motor – auch bei minimalem Bauraum. Die perfekte Lösung für höchste Effizienz, Dynamik und Zuverlässigkeit im mobilen Einsatz.
Eigenschaften
- Moderne Inverter-Architektur: von klassischen B6-Brücken bis zu hochentwickelten Multilevel-Umrichtern für maximale Effizienz.
- Breiter Spannungsbereich: Einsatz von Silizium- oder Siliziumkarbid-Halbleitern (Si/SiC) für Systeme bis 800 V.
- Motoroptimierte Regelung: exakte Abstimmung der Invertersteuerung auf Motortyp, Applikation und Betriebsbedingungen.
- Flexibles Systemdesign: vielfältige Regelkonzepte für unterschiedliche Anwendungsanforderungen – vom Kompressor bis zur Antriebseinheit.
- Umfassende Sensorik & Monitoring: sensorlose Rotorlageerfassung und Überwachung von Drehzahl, Strom, Spannung und Temperatur.
- Erweiterte Sicherheitsfunktionen: integrierter Schutz durch HV-Interlock, aktive Entladung, Kurzschluss- und Überspannungsschutz sowie Temperaturüberwachung.
- Entwicklung nach Sicherheitsstandards: anforderungsbasiert gemäß funktionaler Sicherheit (ASIL-Level) und branchenüblicher Normen.
Einsatzgebiete
- Ansaugluft-Verdichtung in Brennstoffzellen
- Elektrische Turbolader für Verbrennungsmotoren

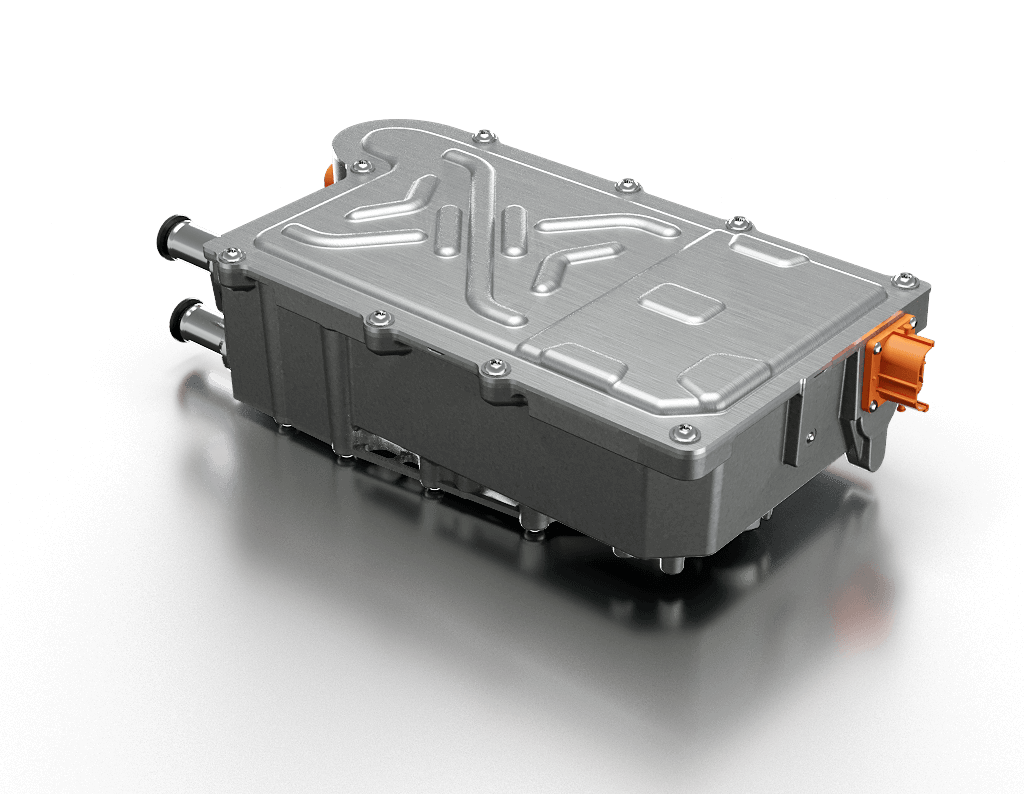

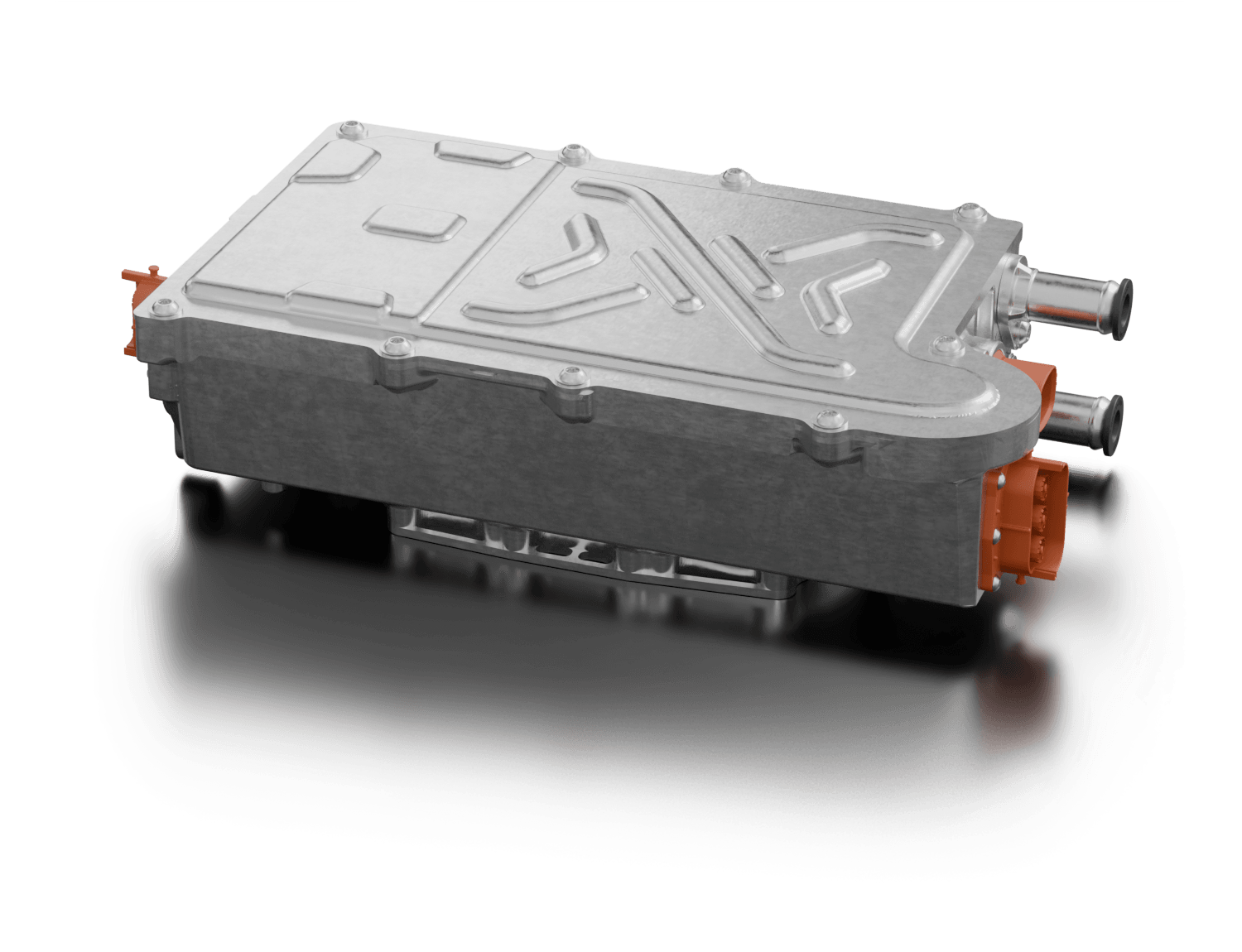

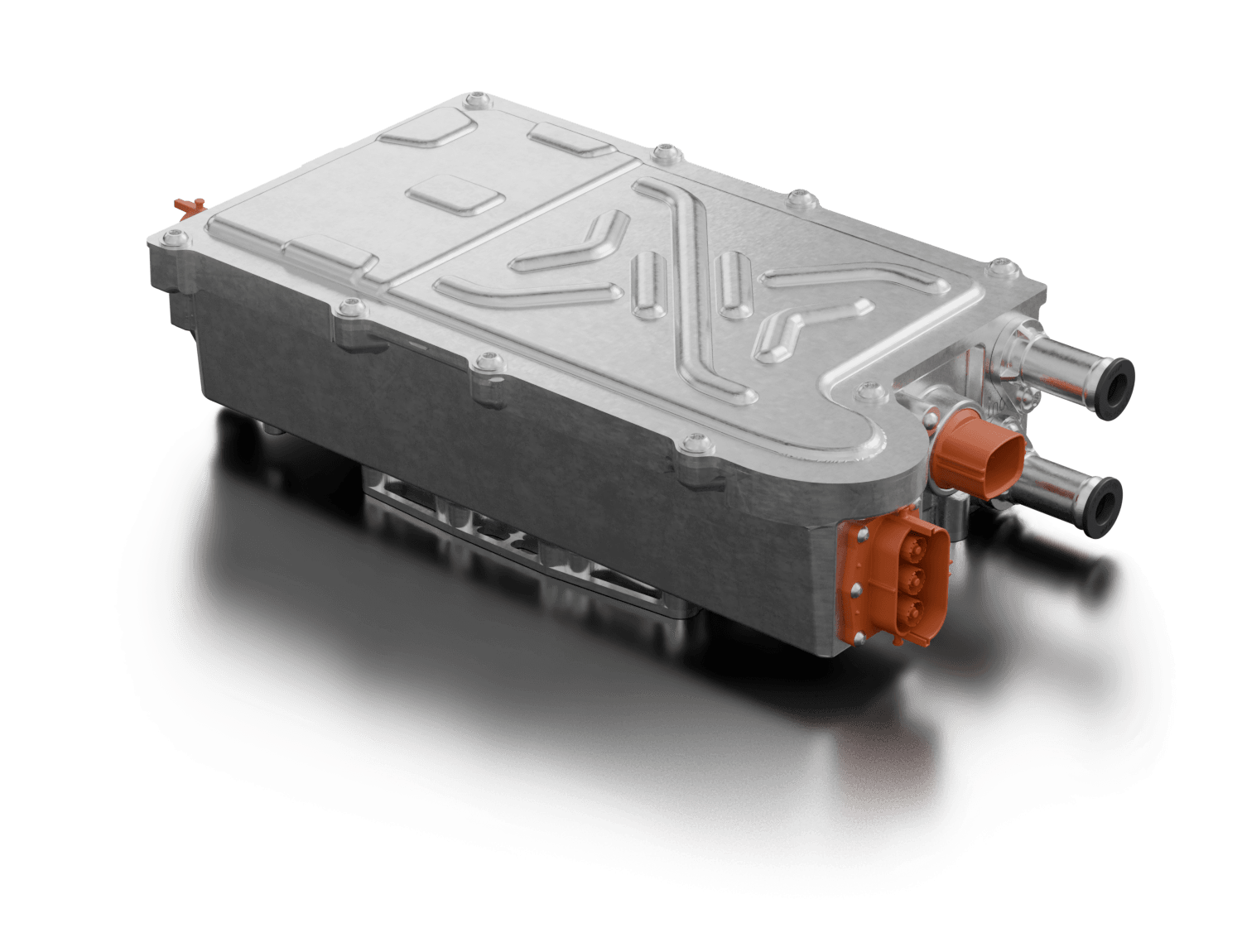

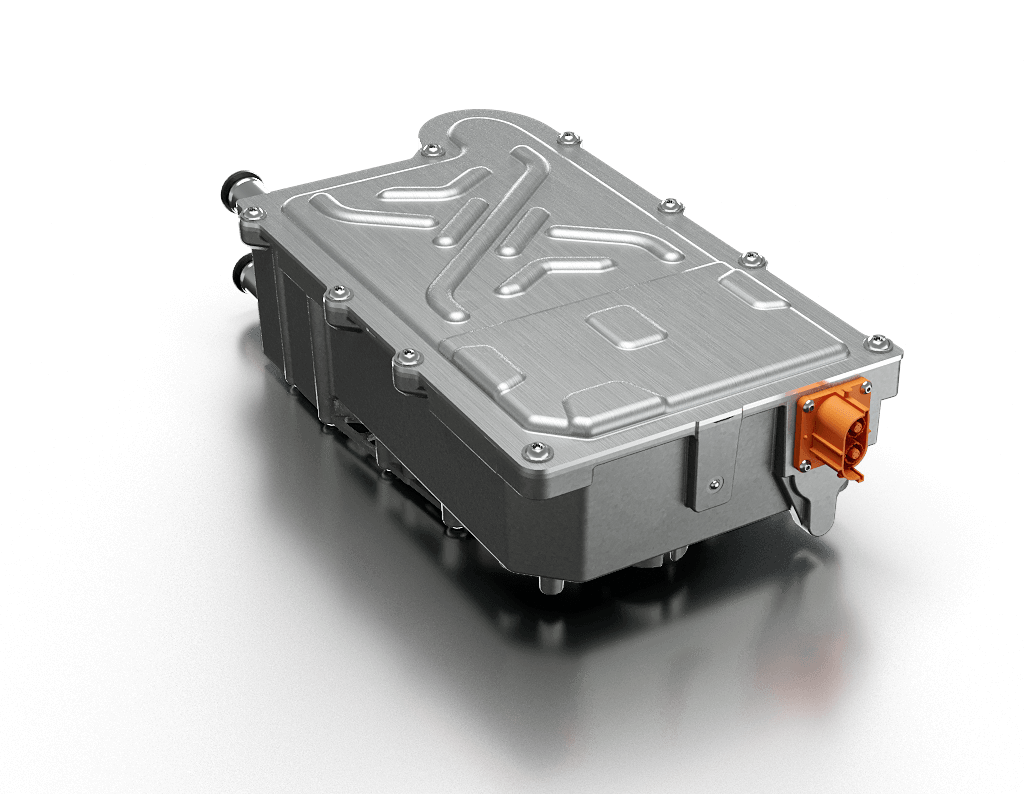

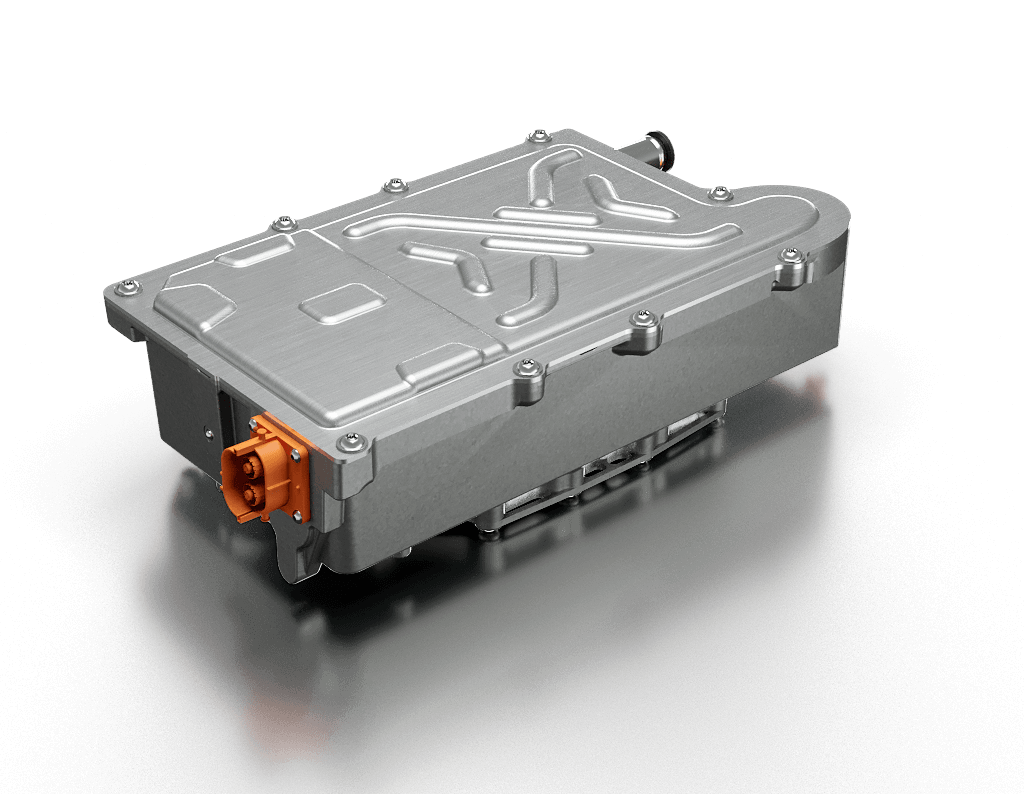

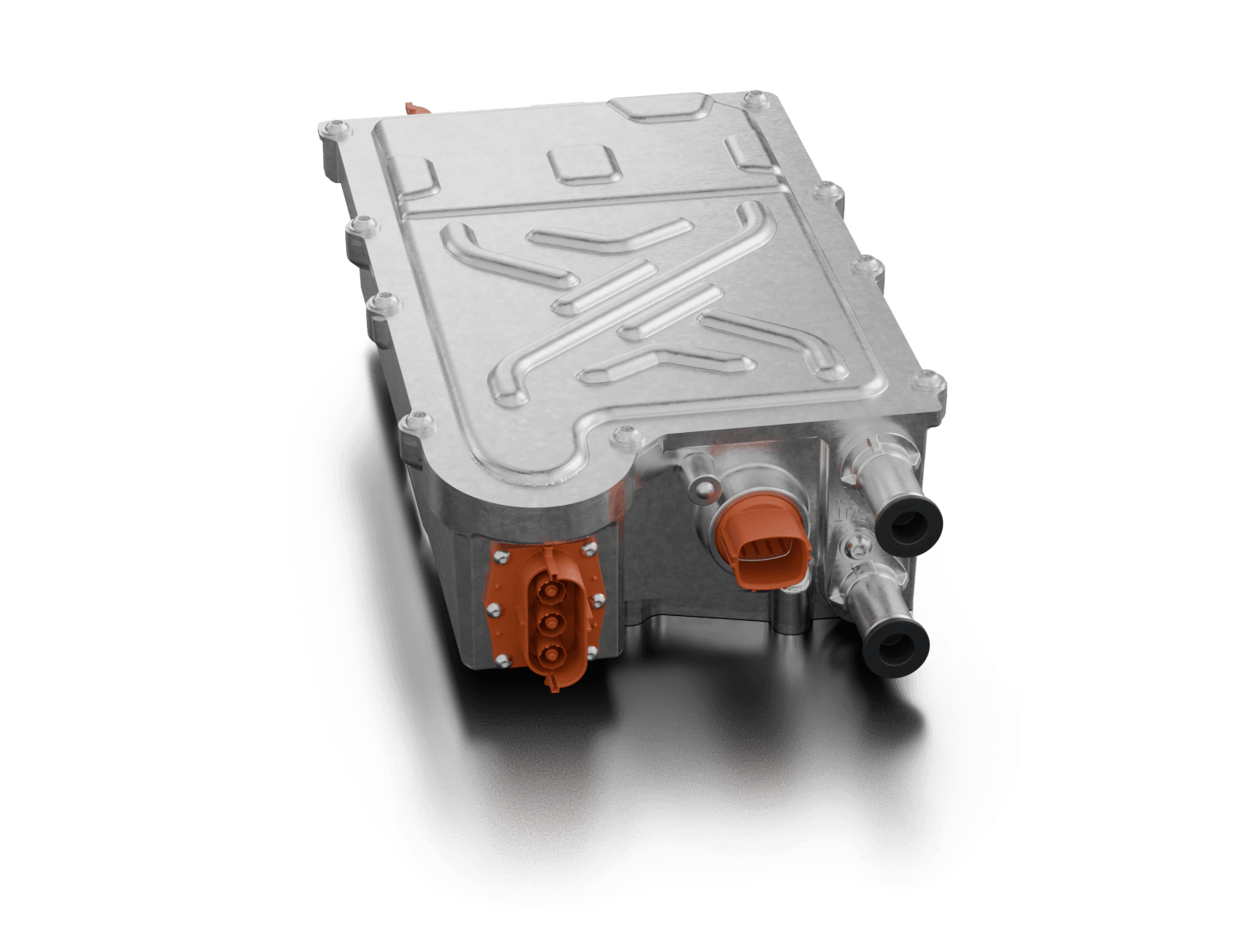

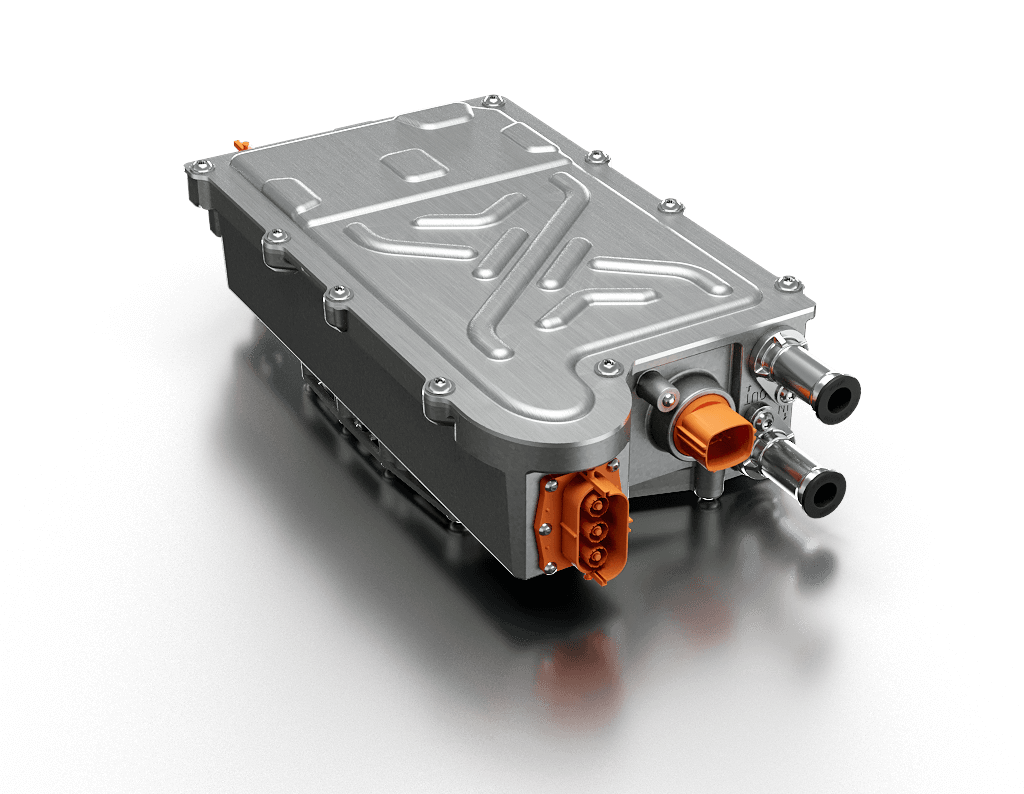

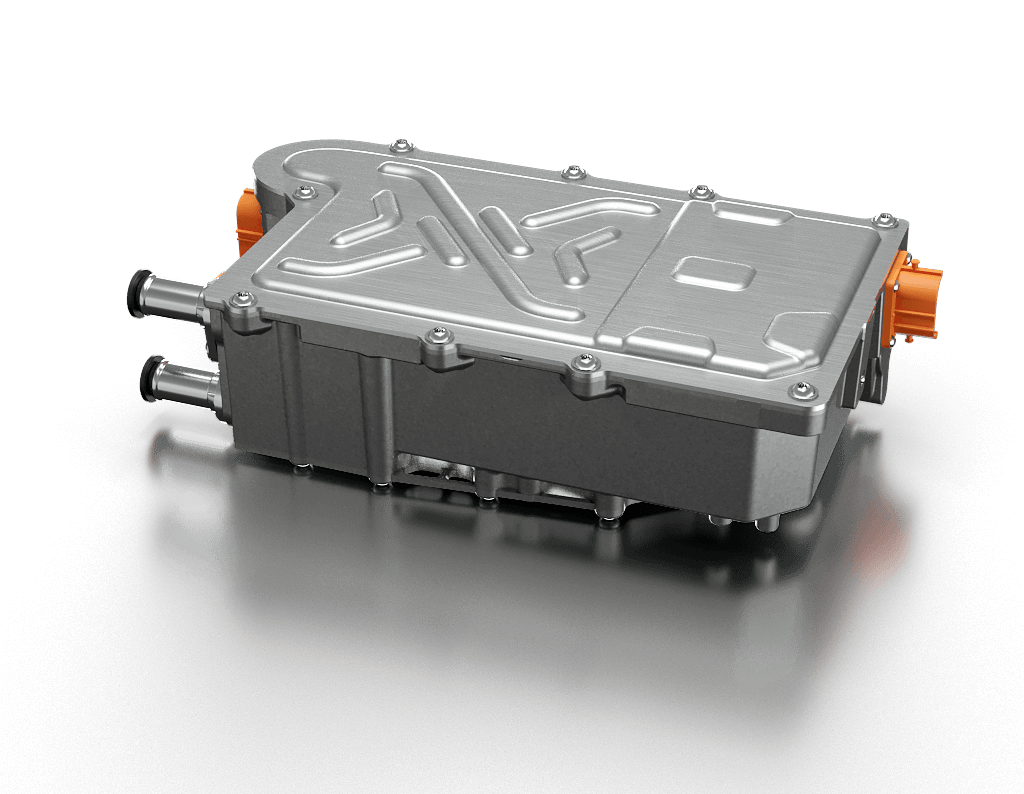

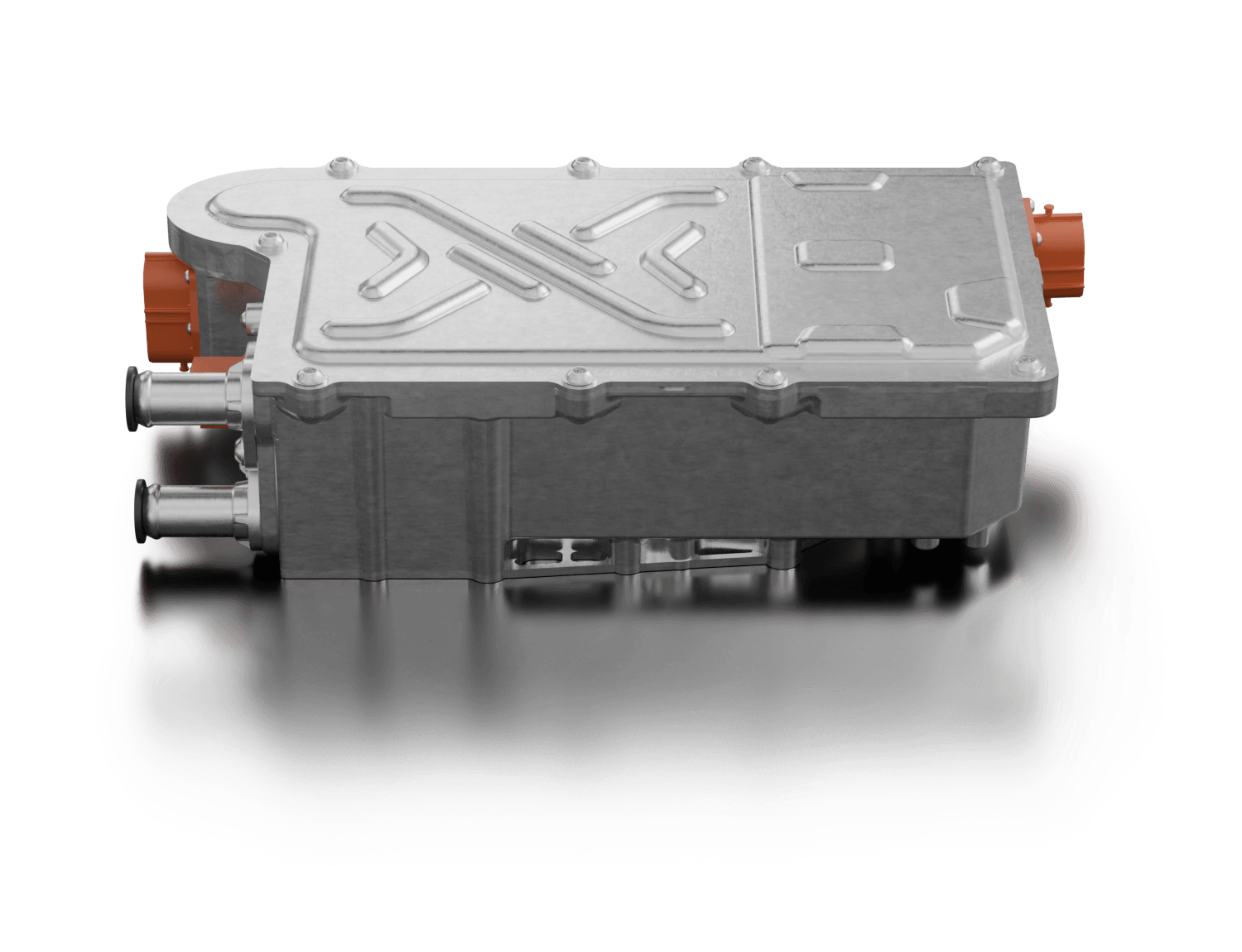

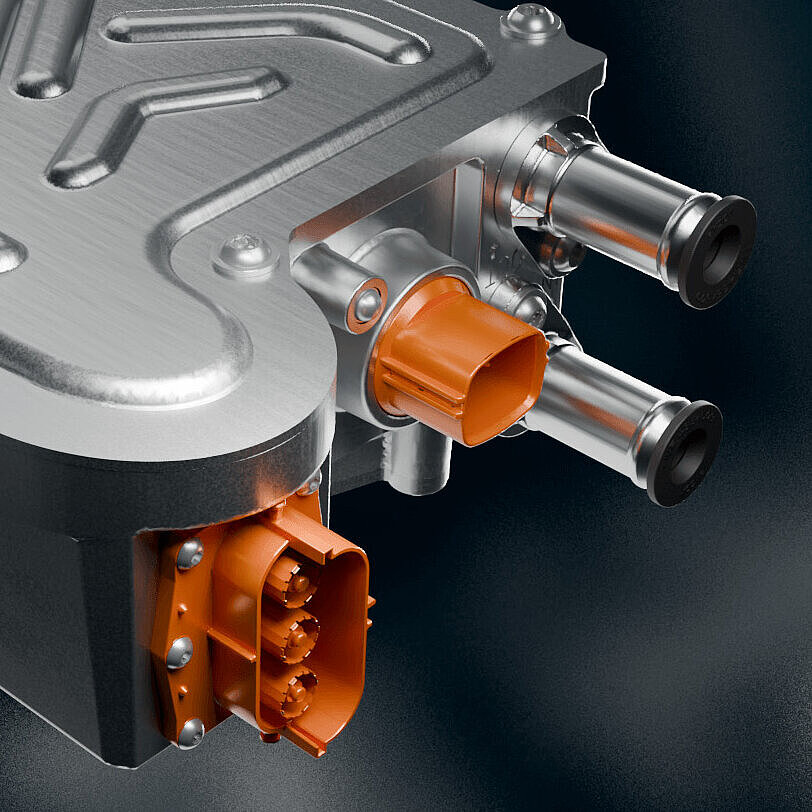

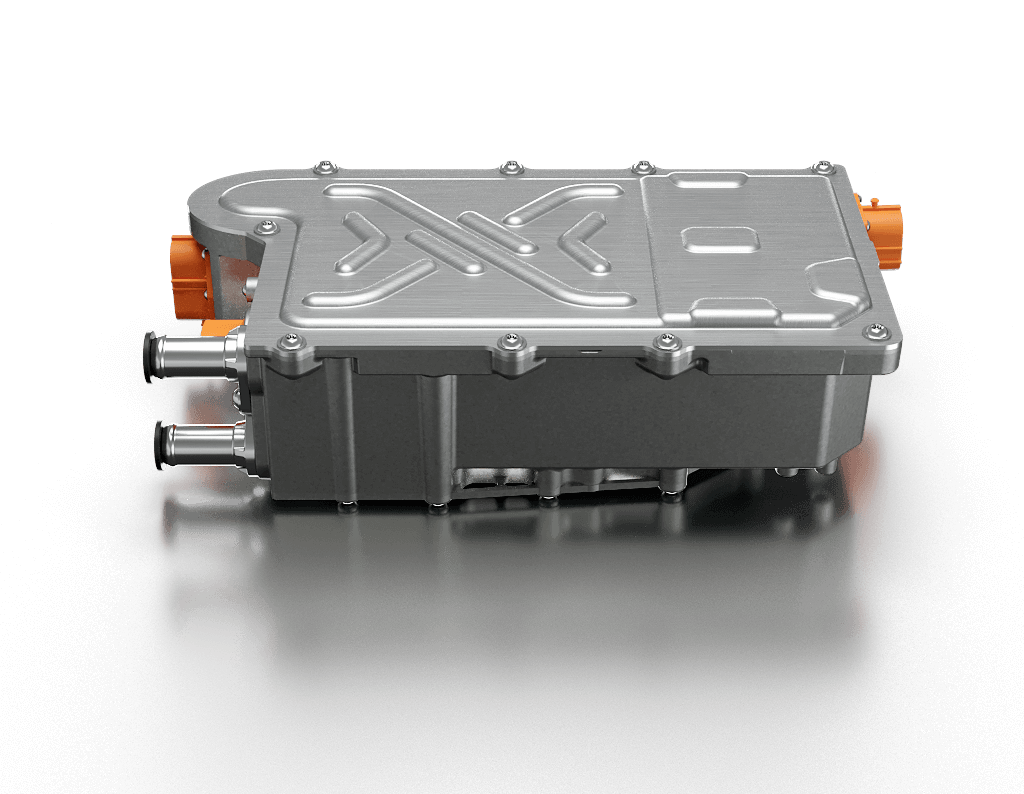

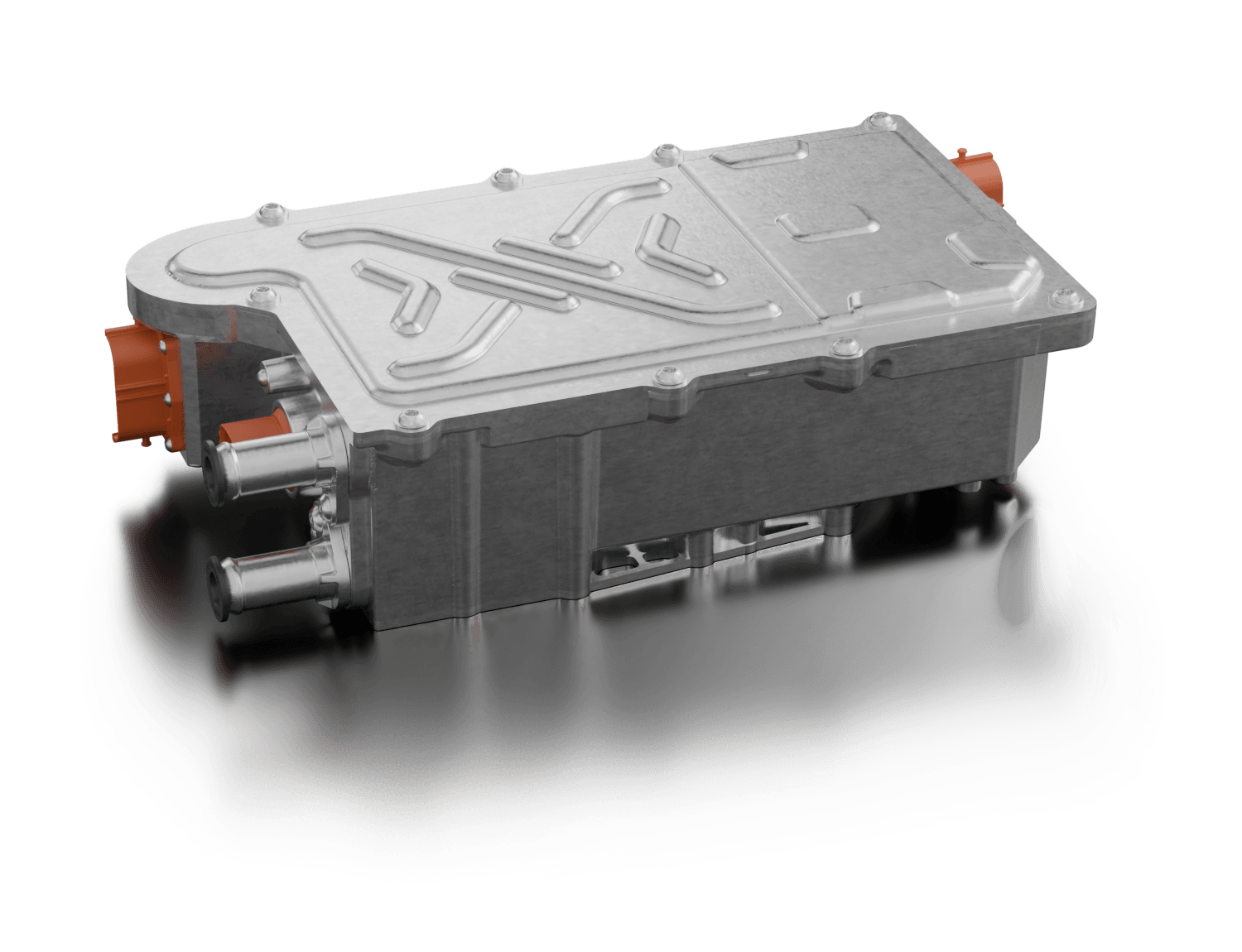

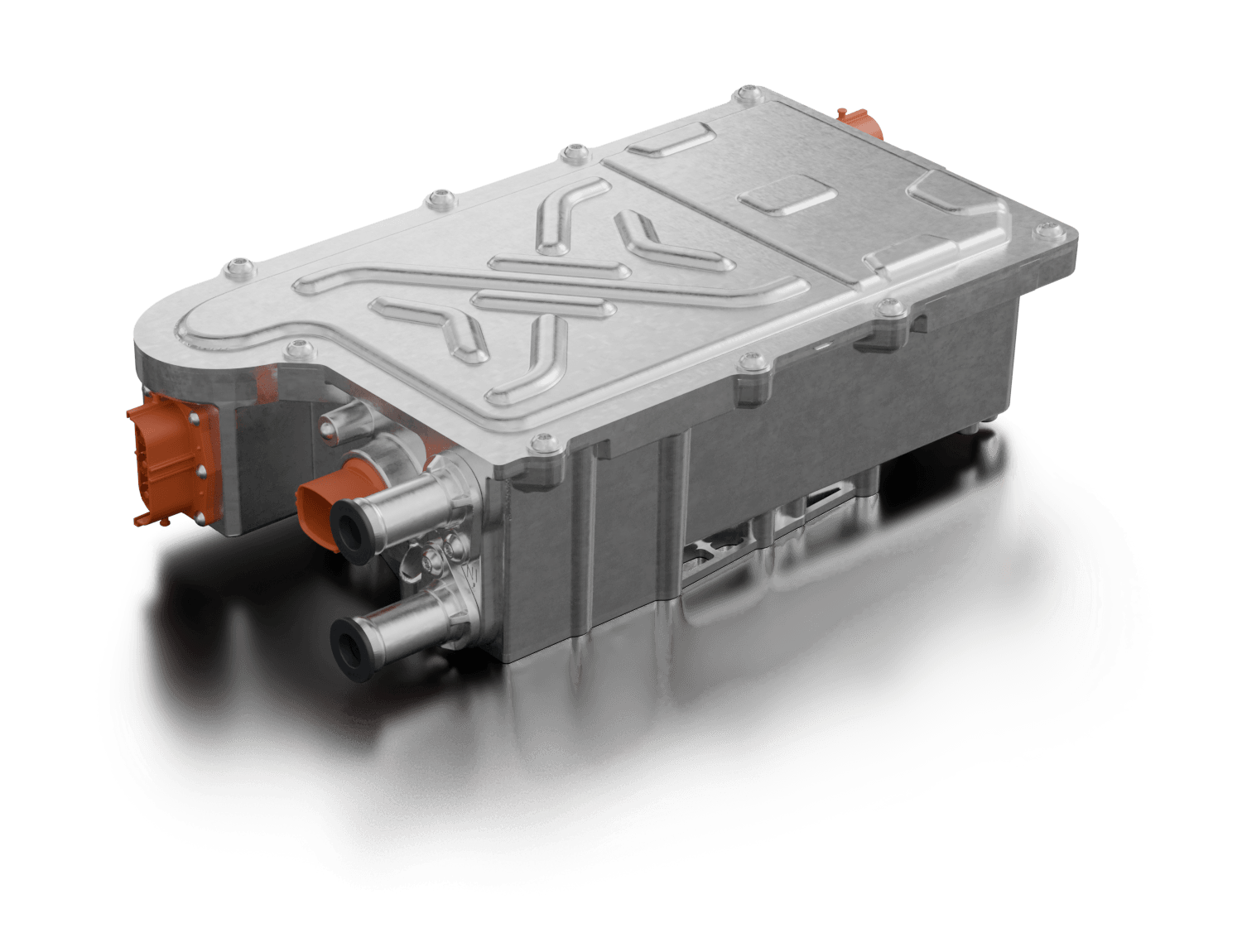

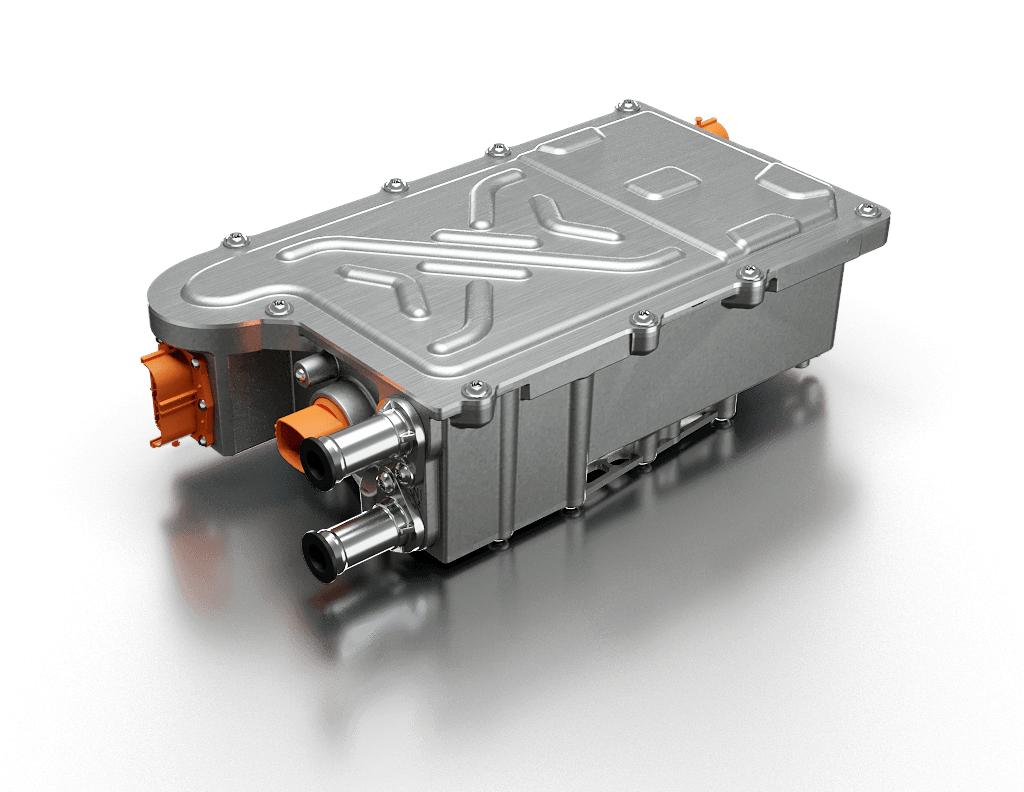

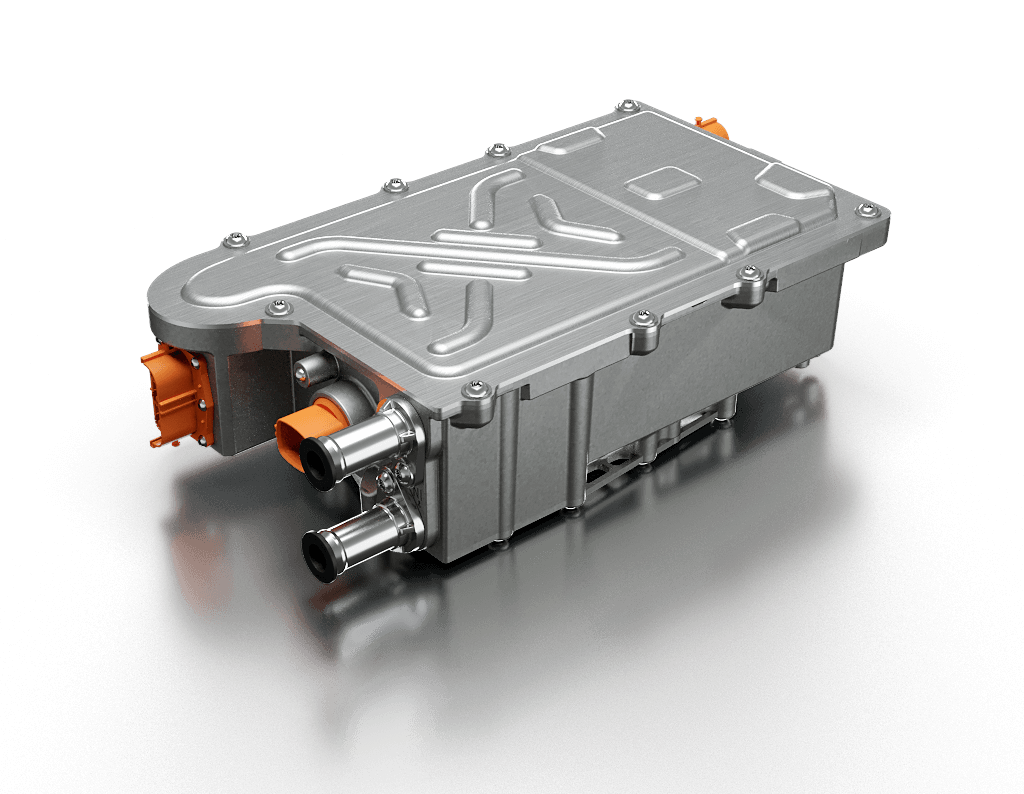

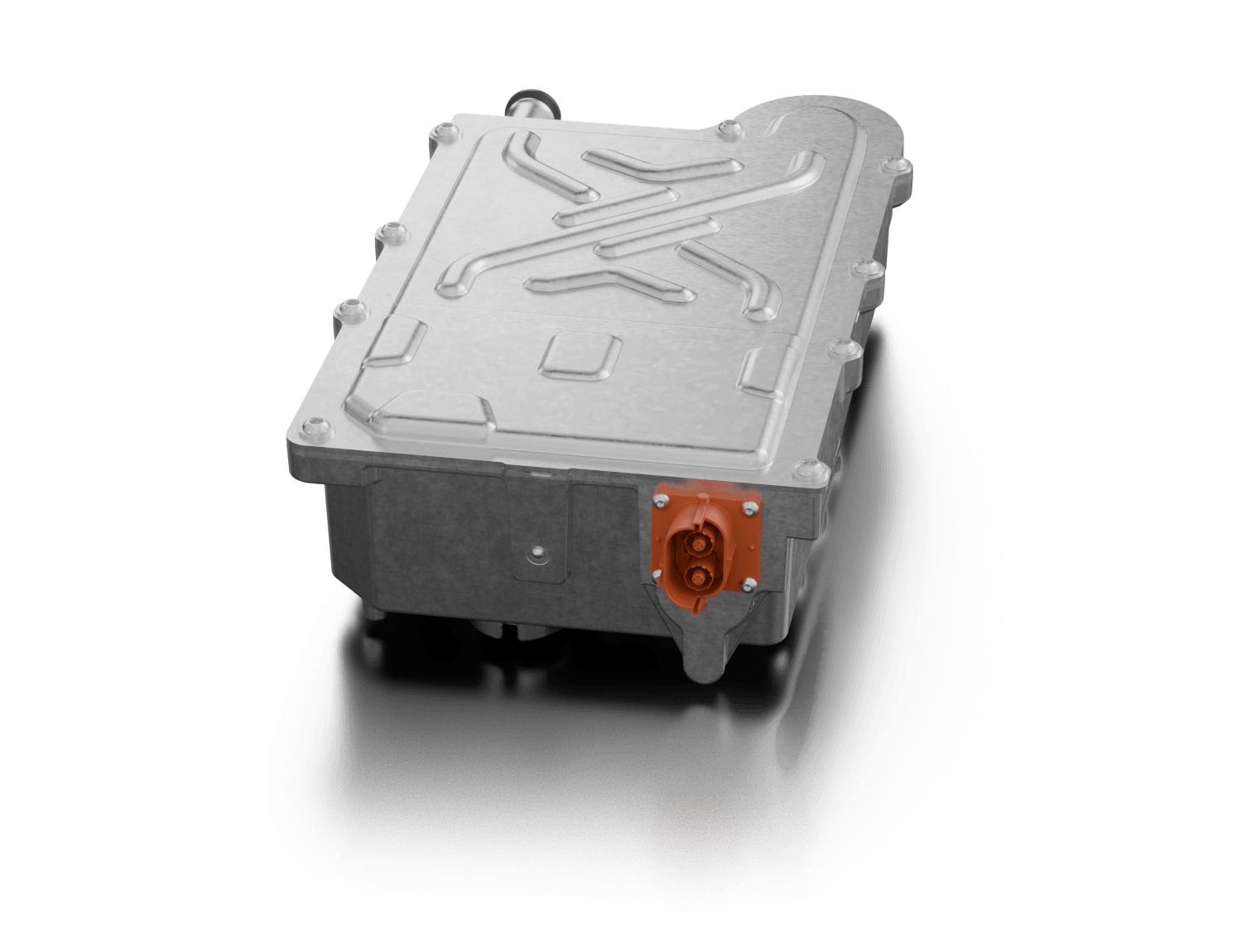

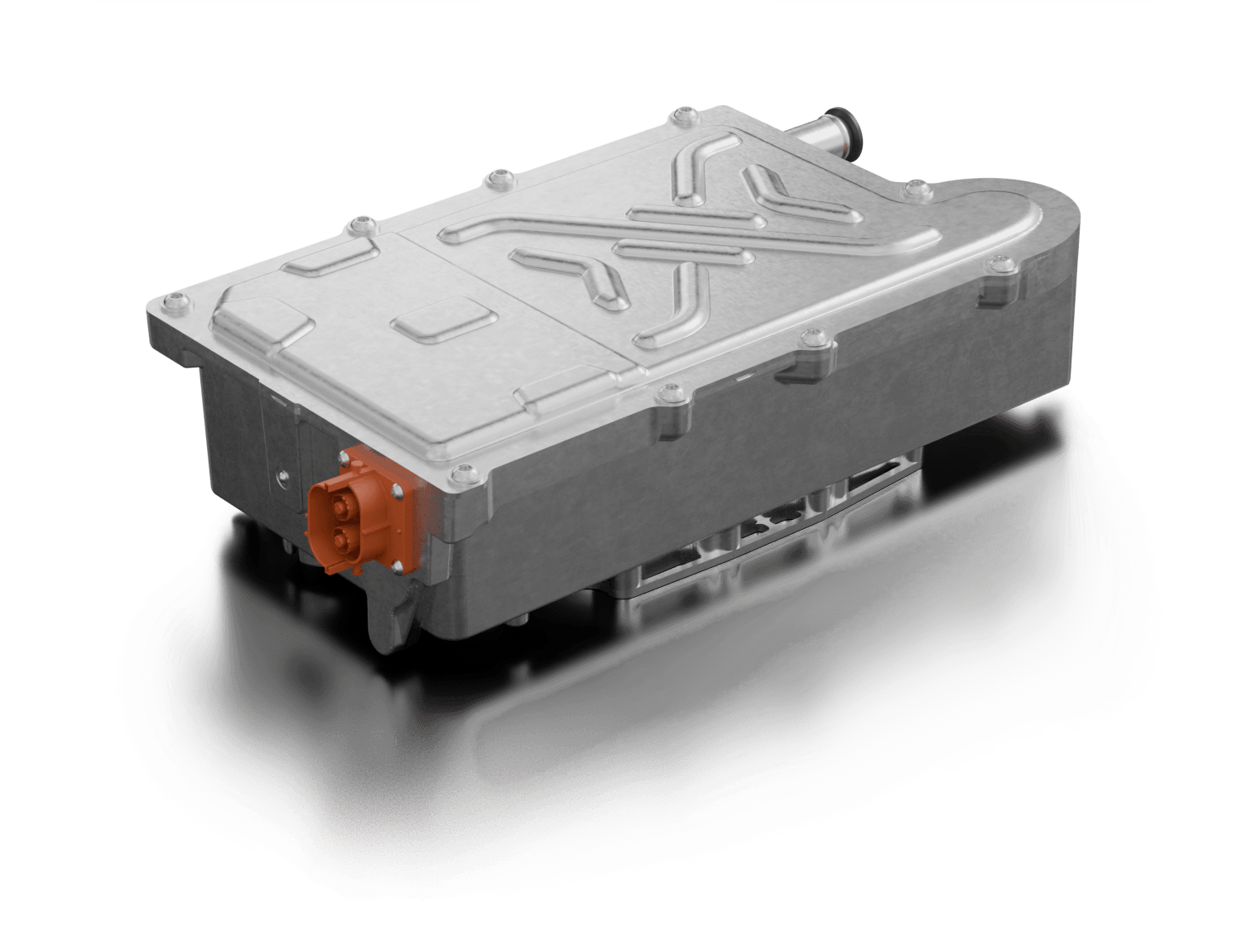

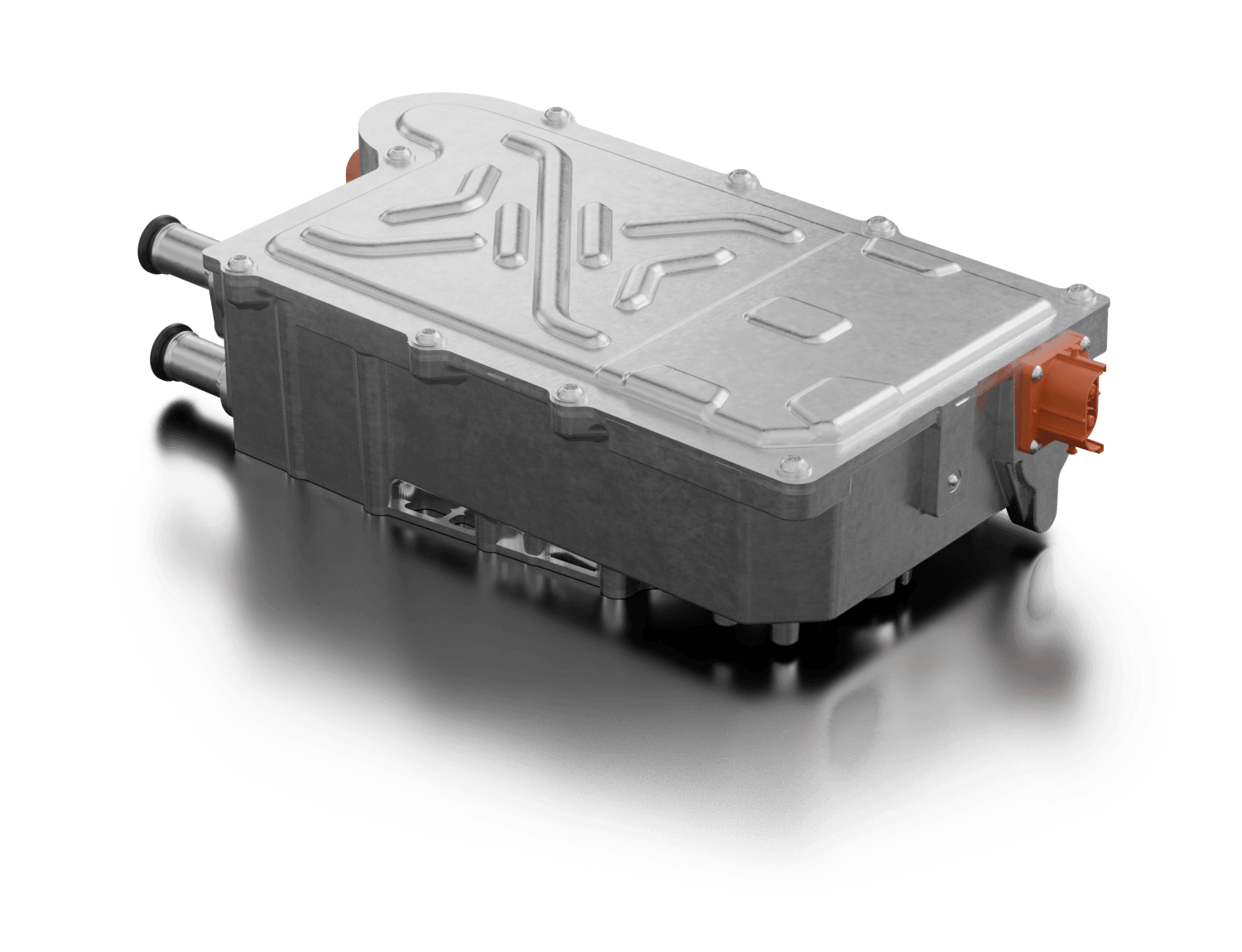

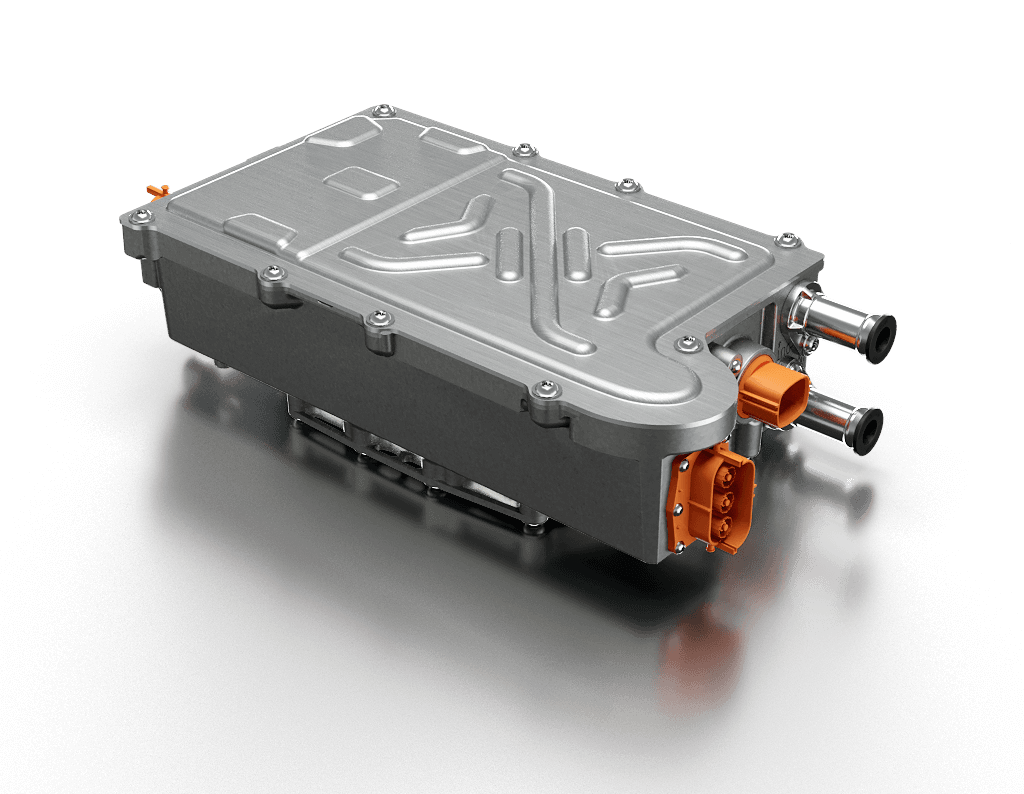

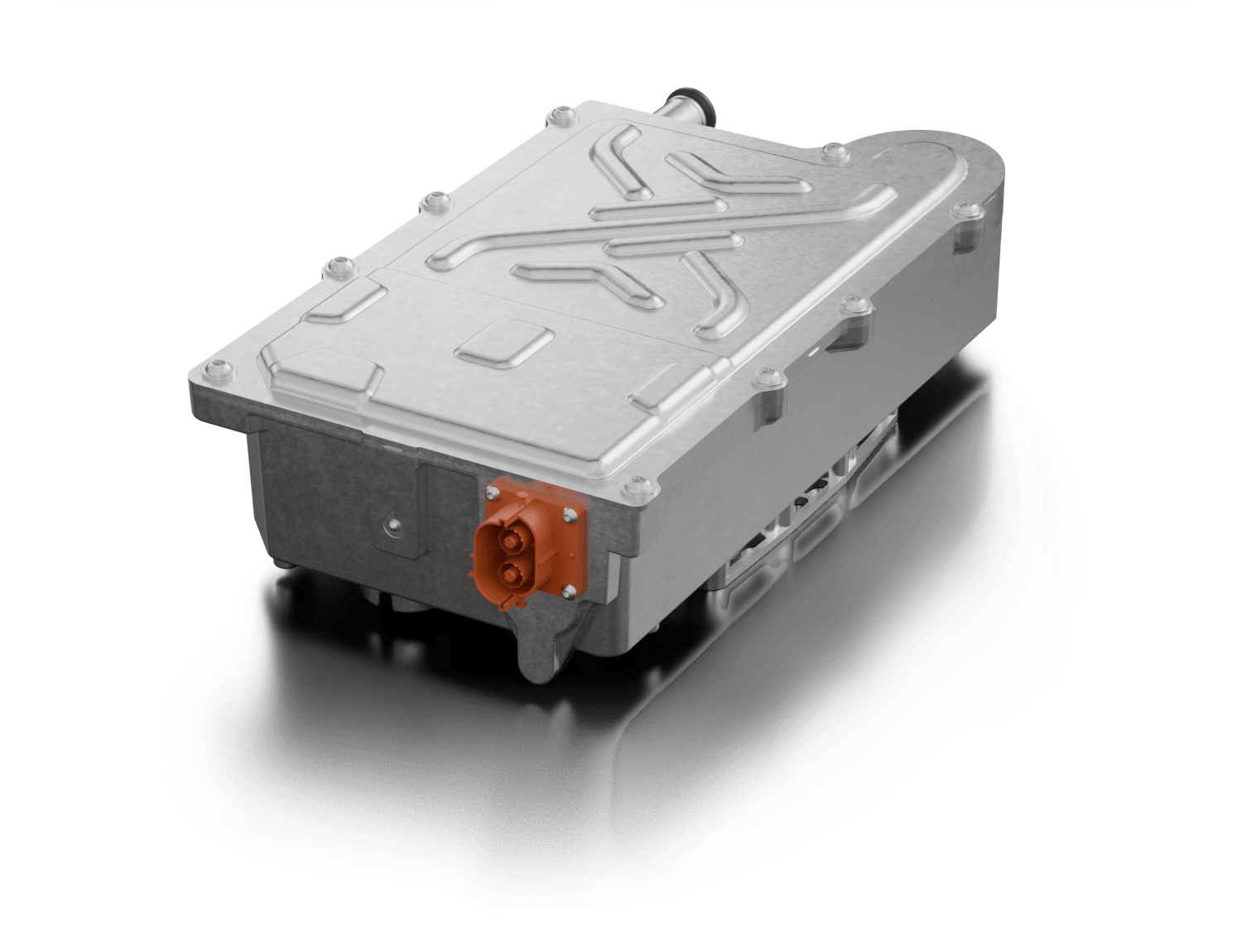

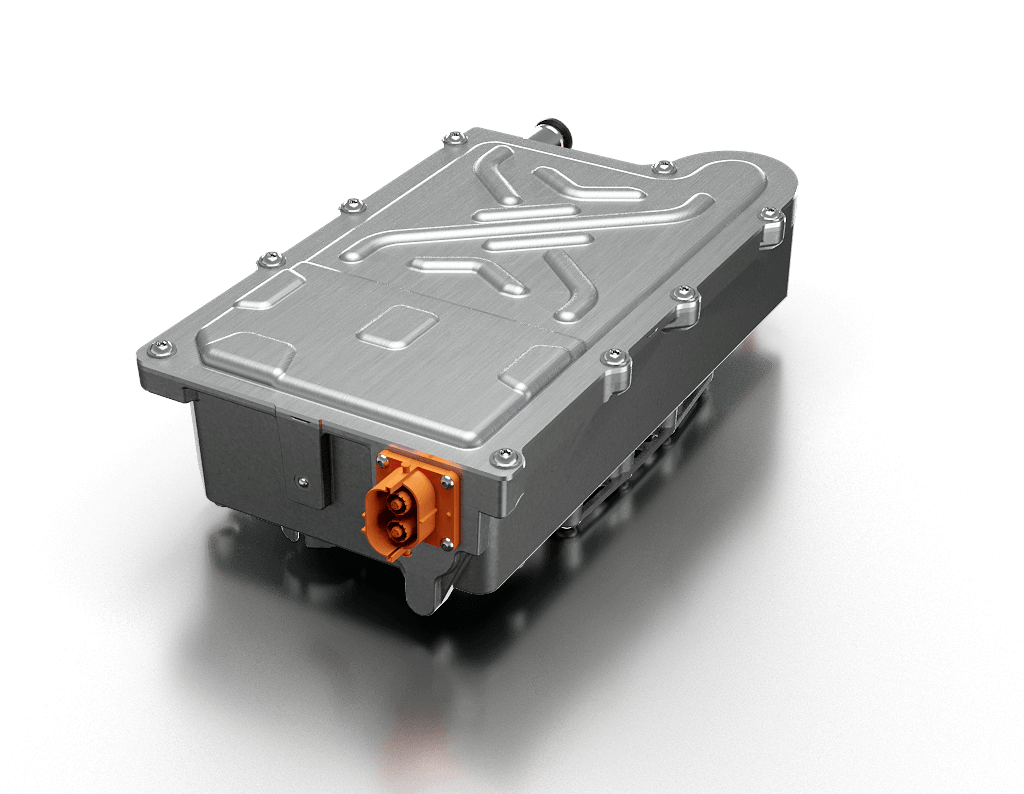

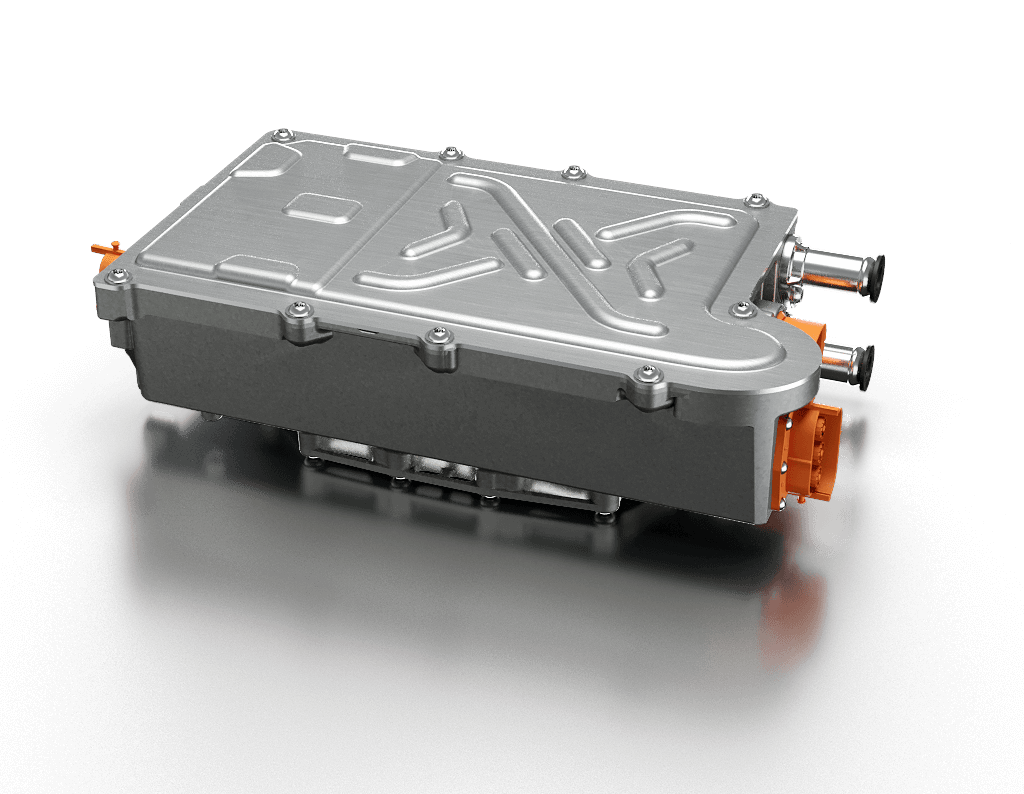

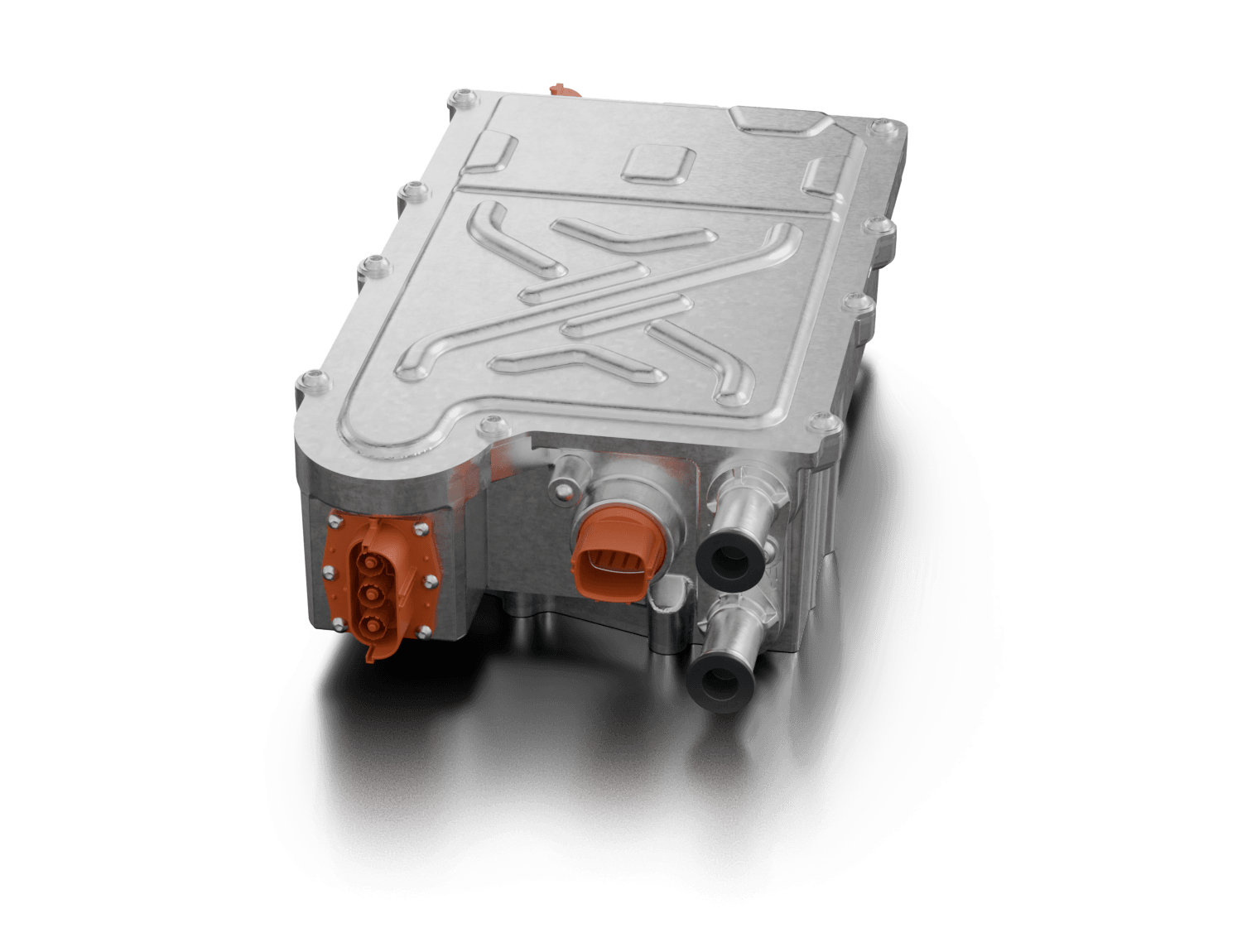

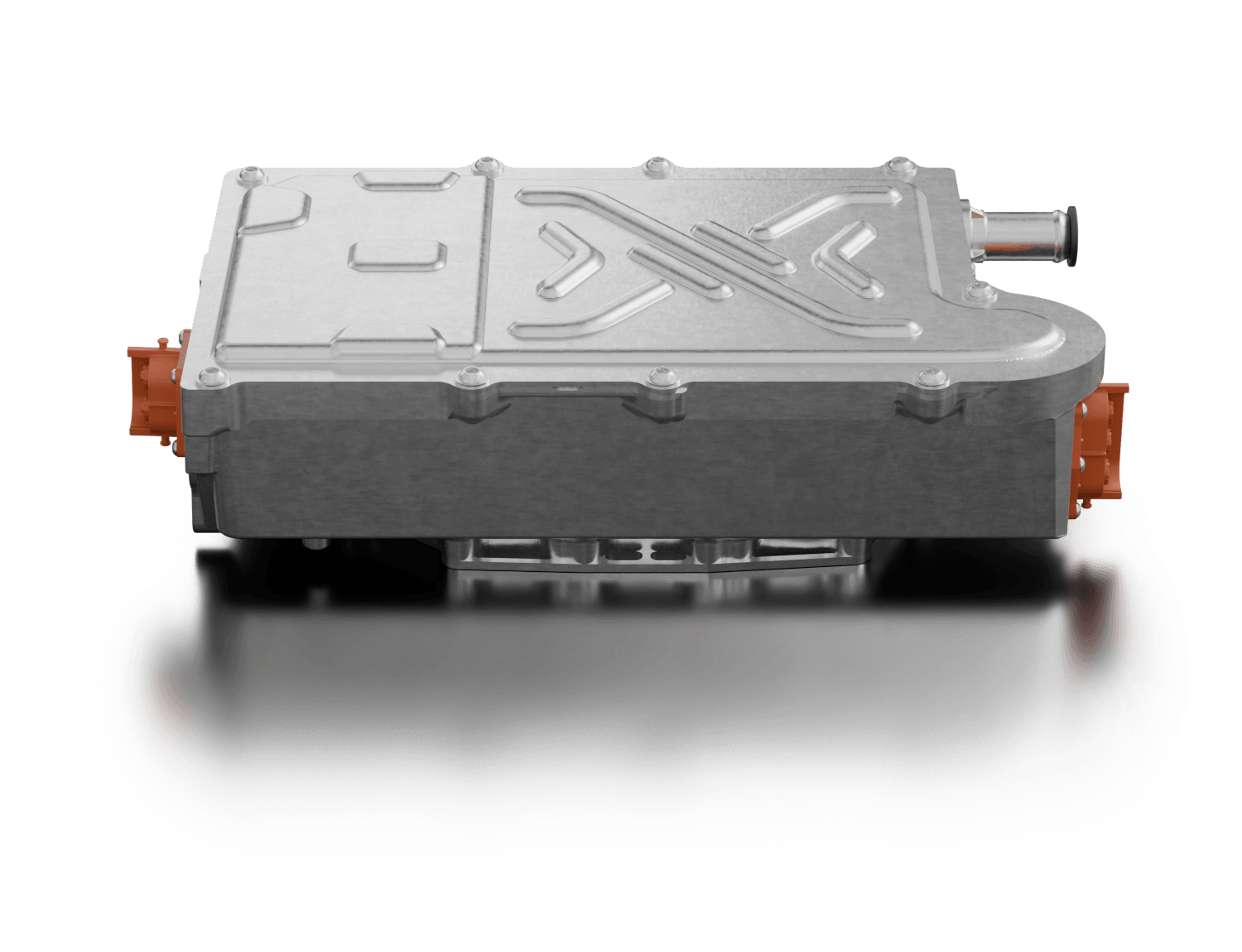

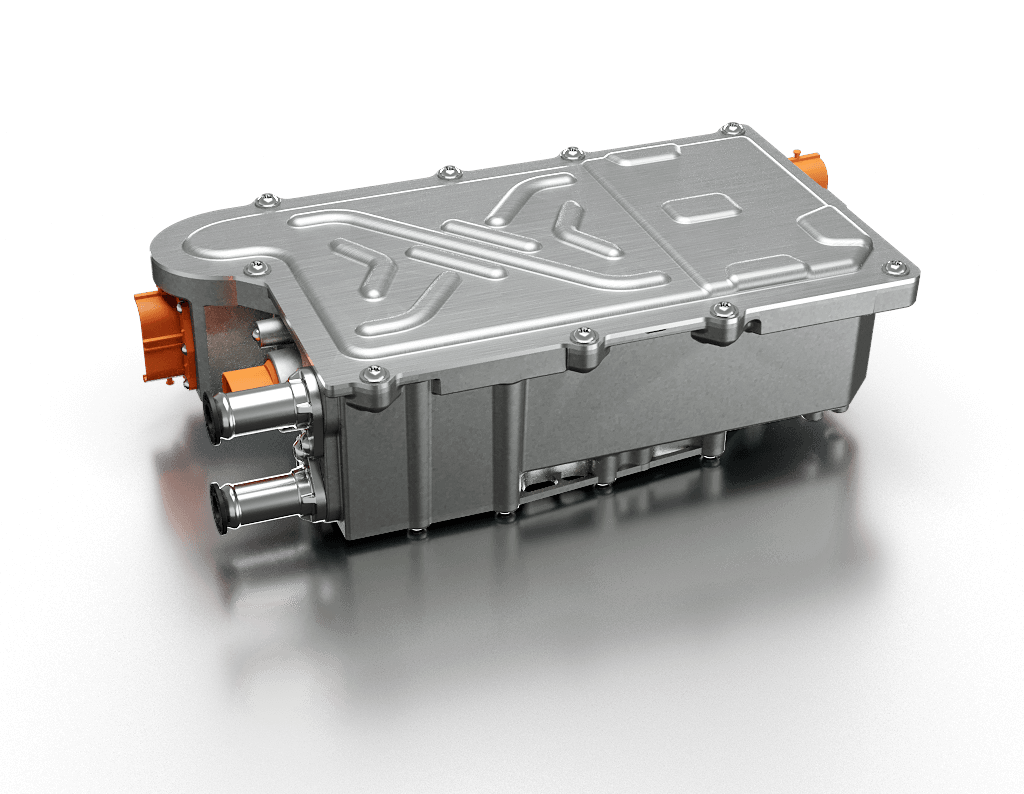

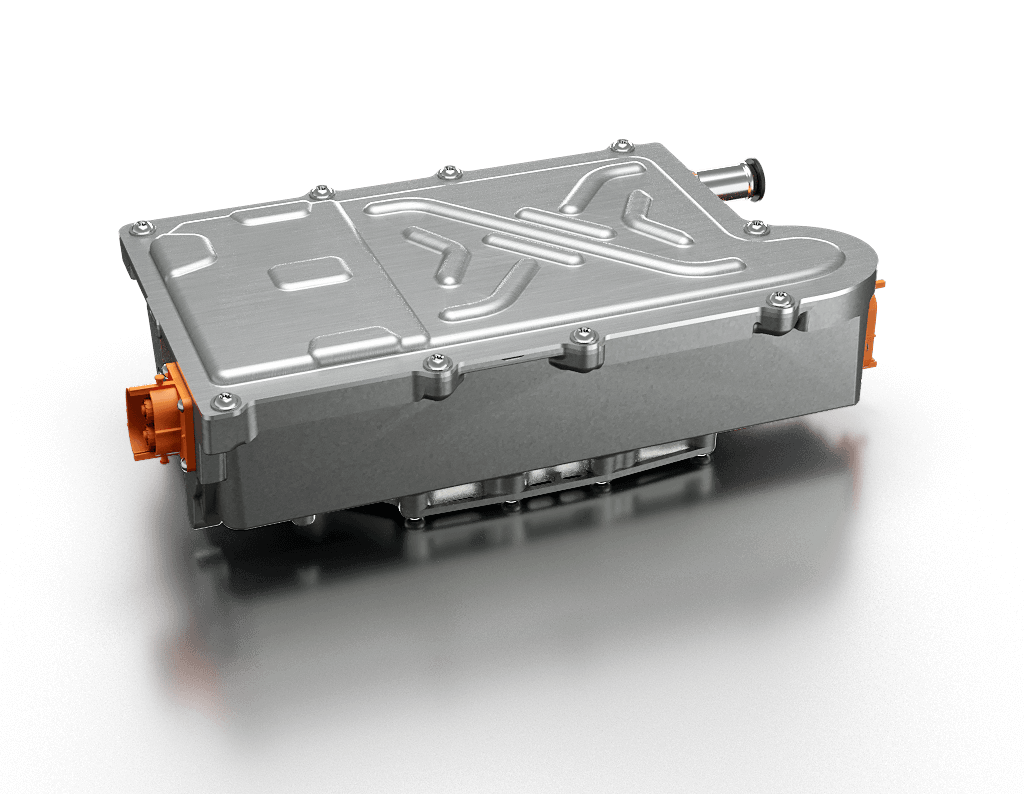

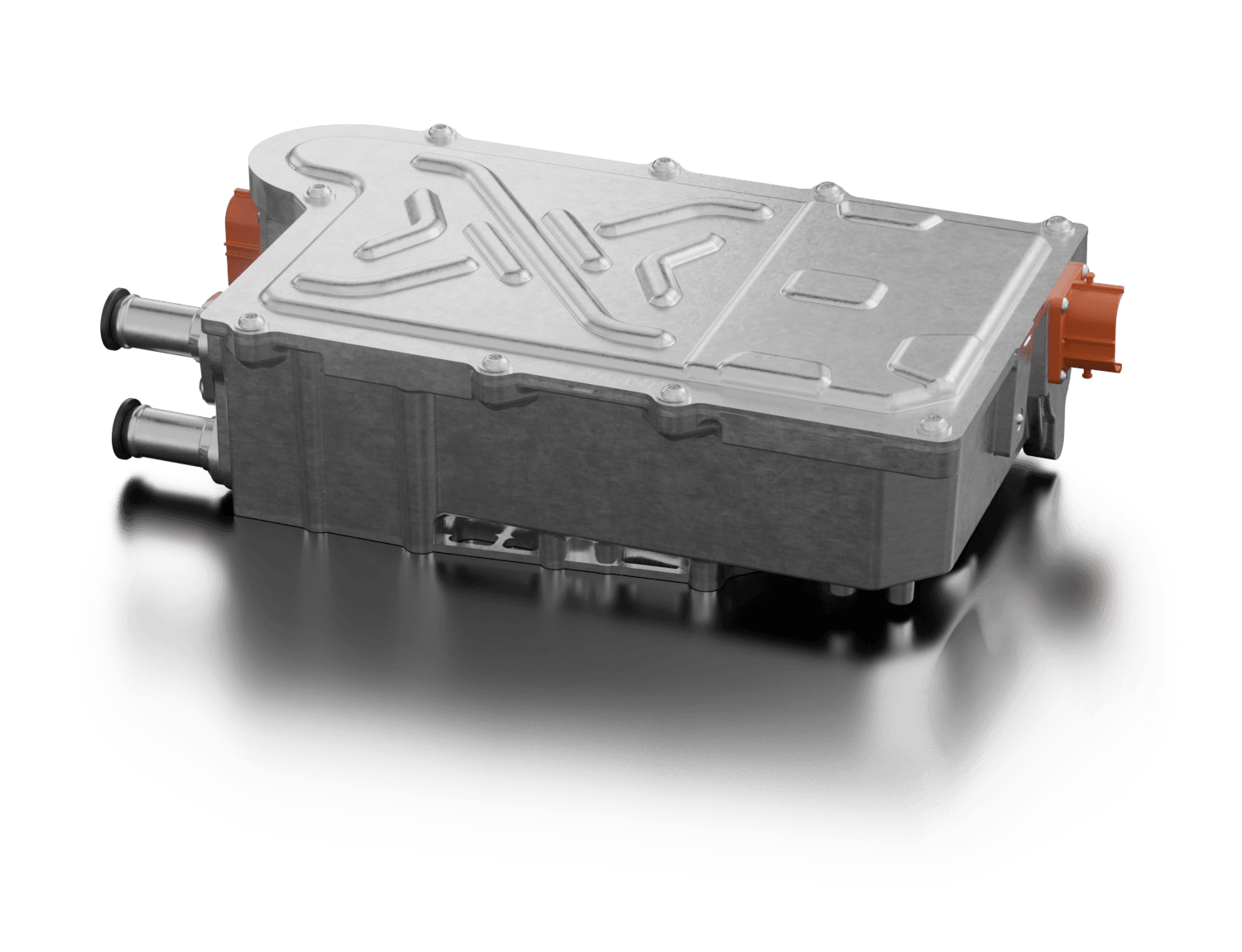

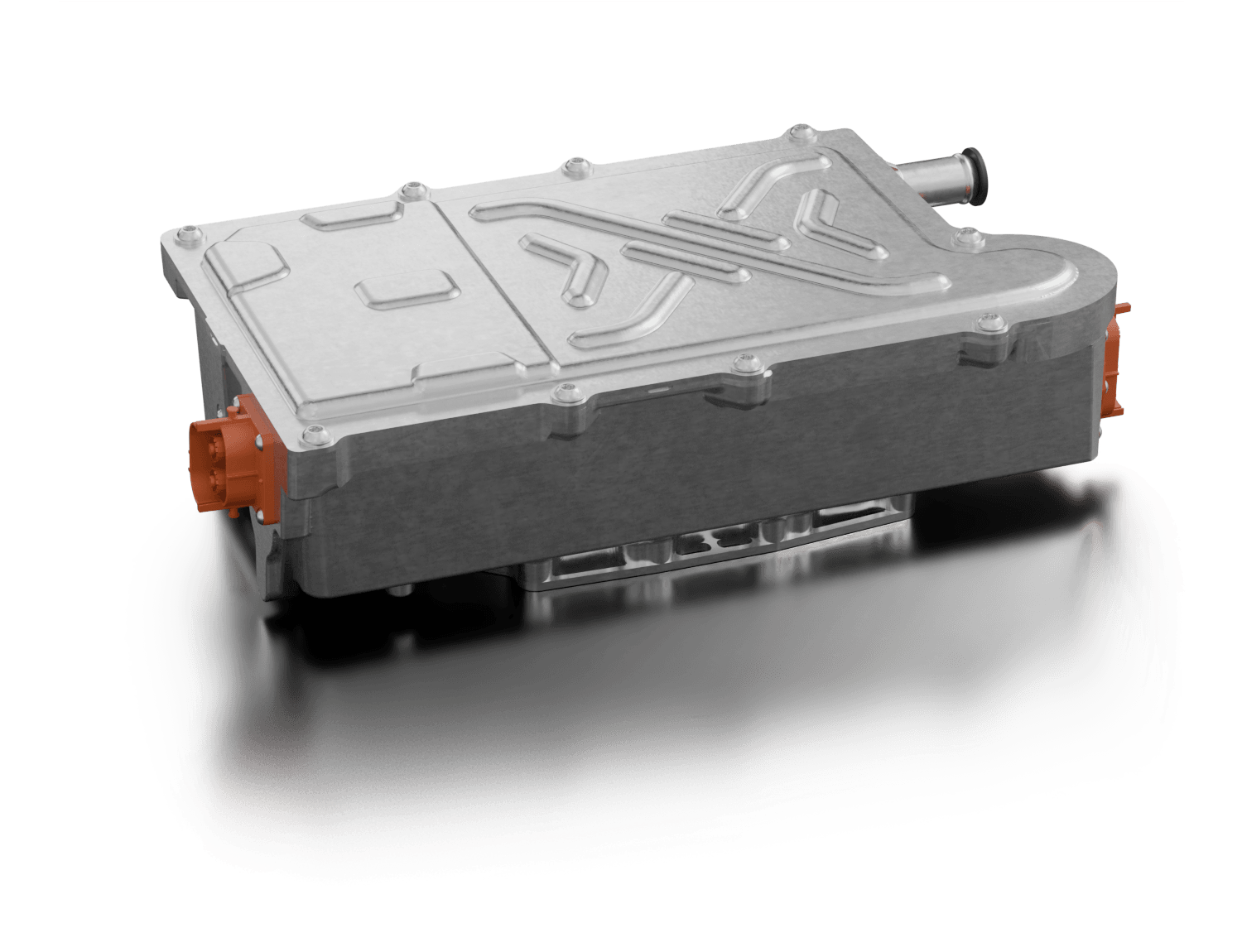

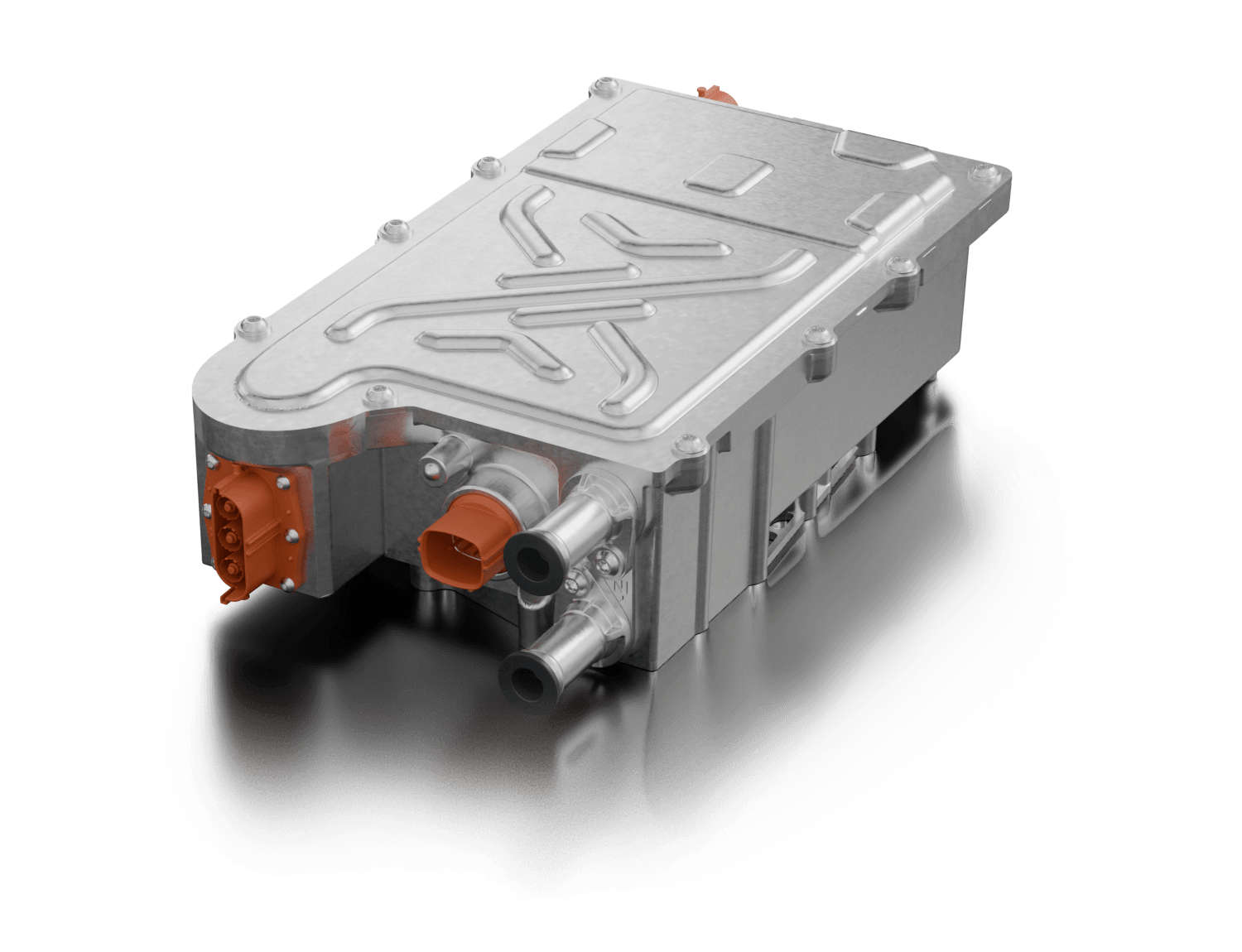

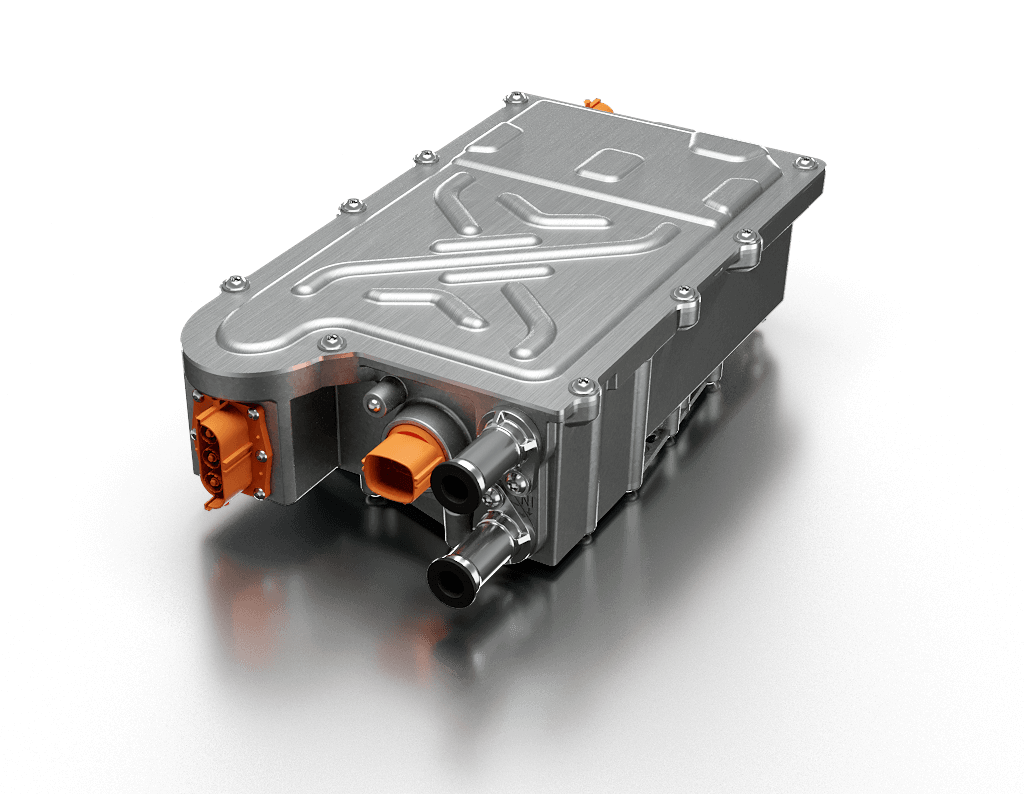

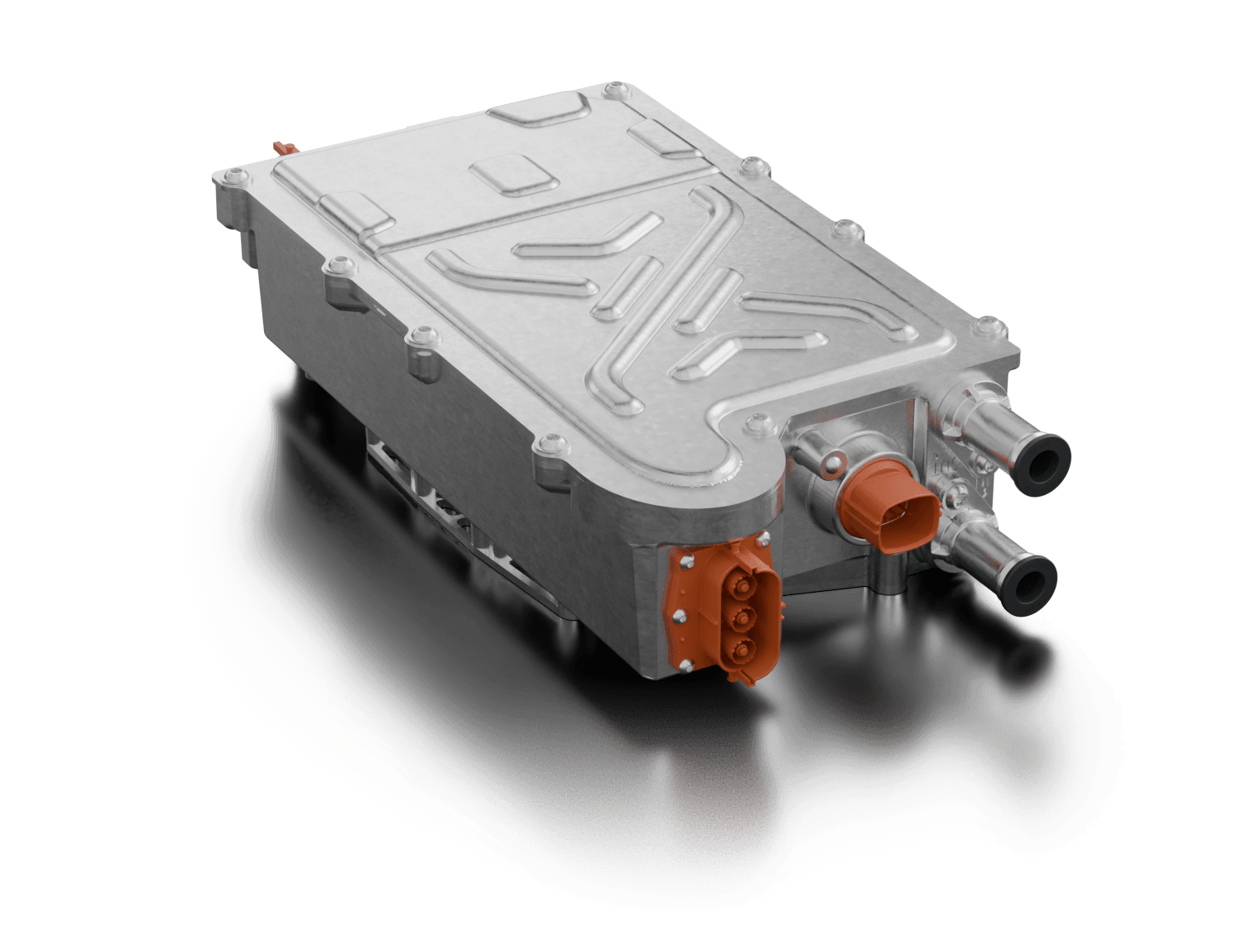

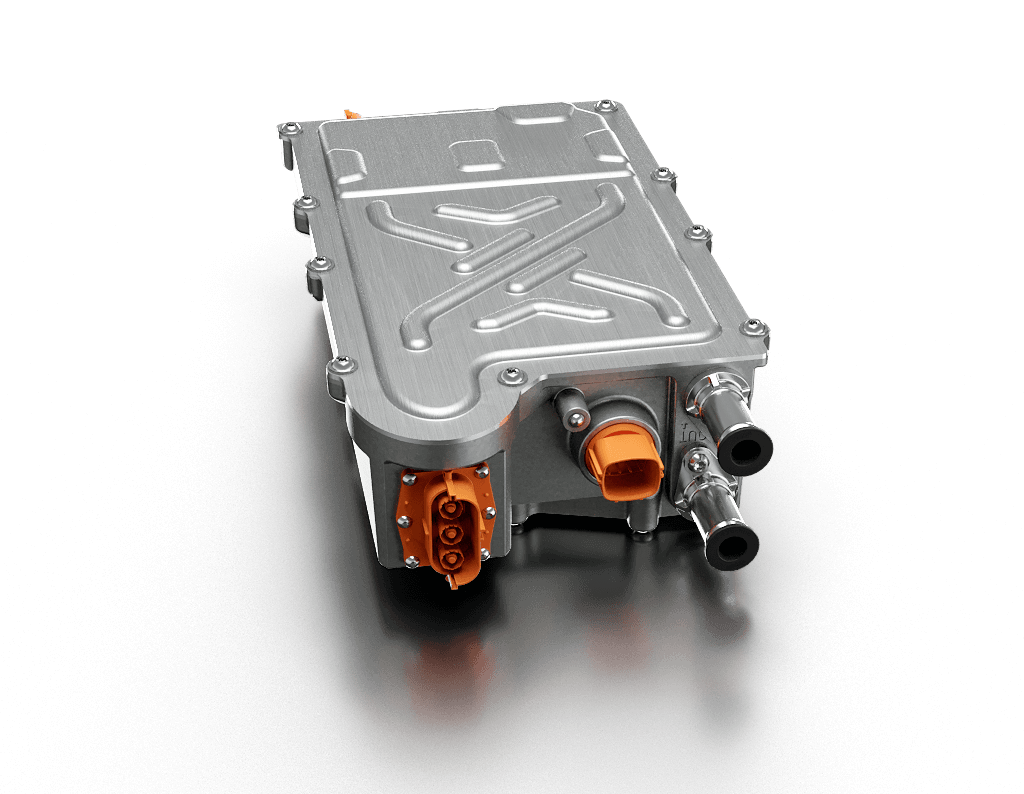

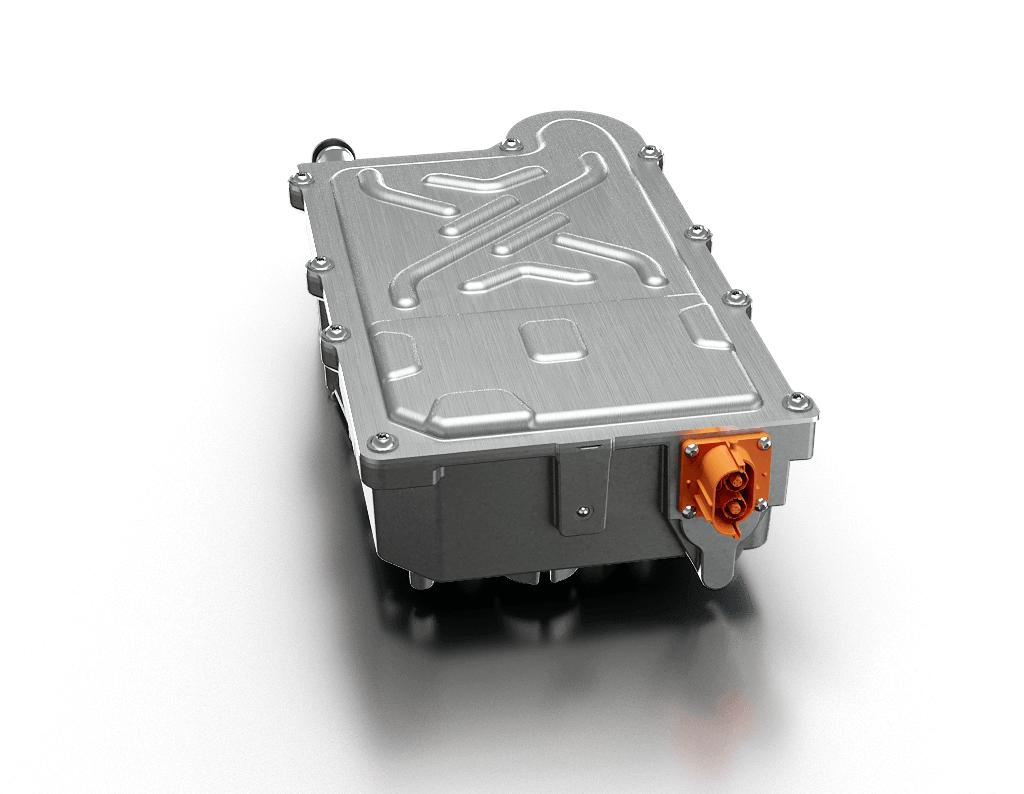

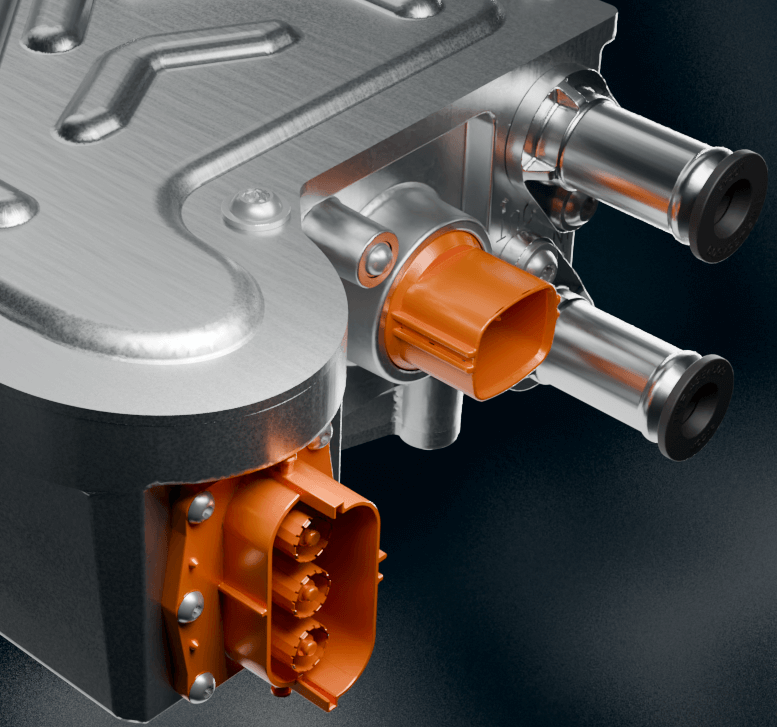

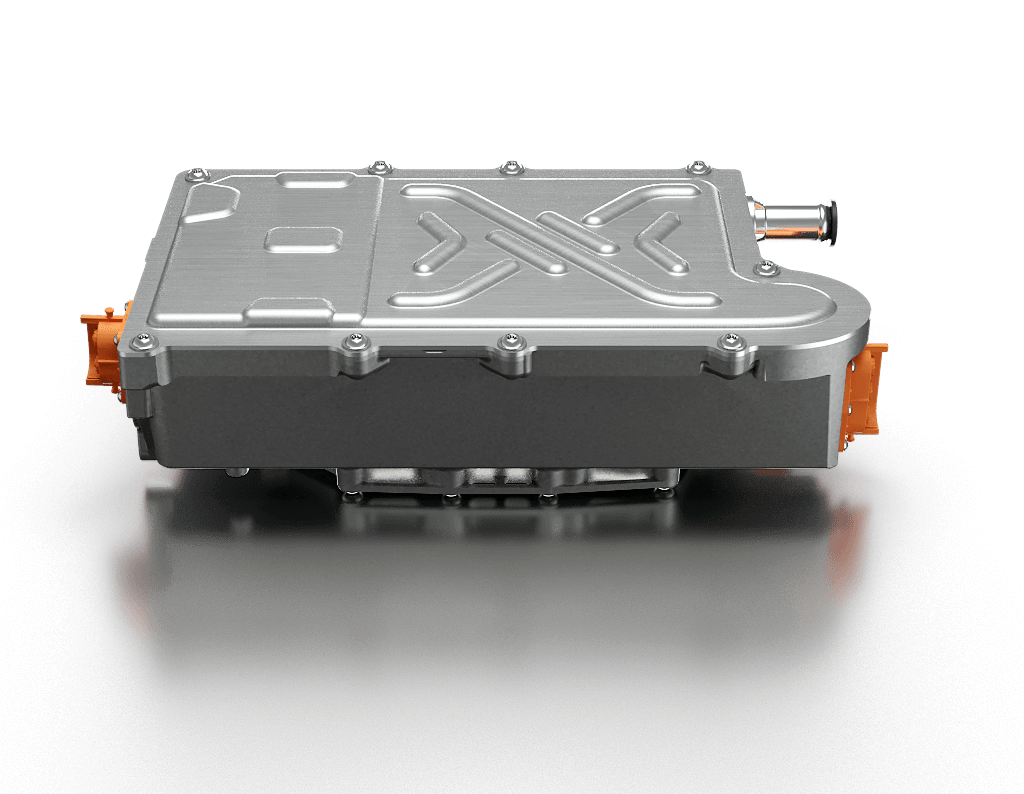

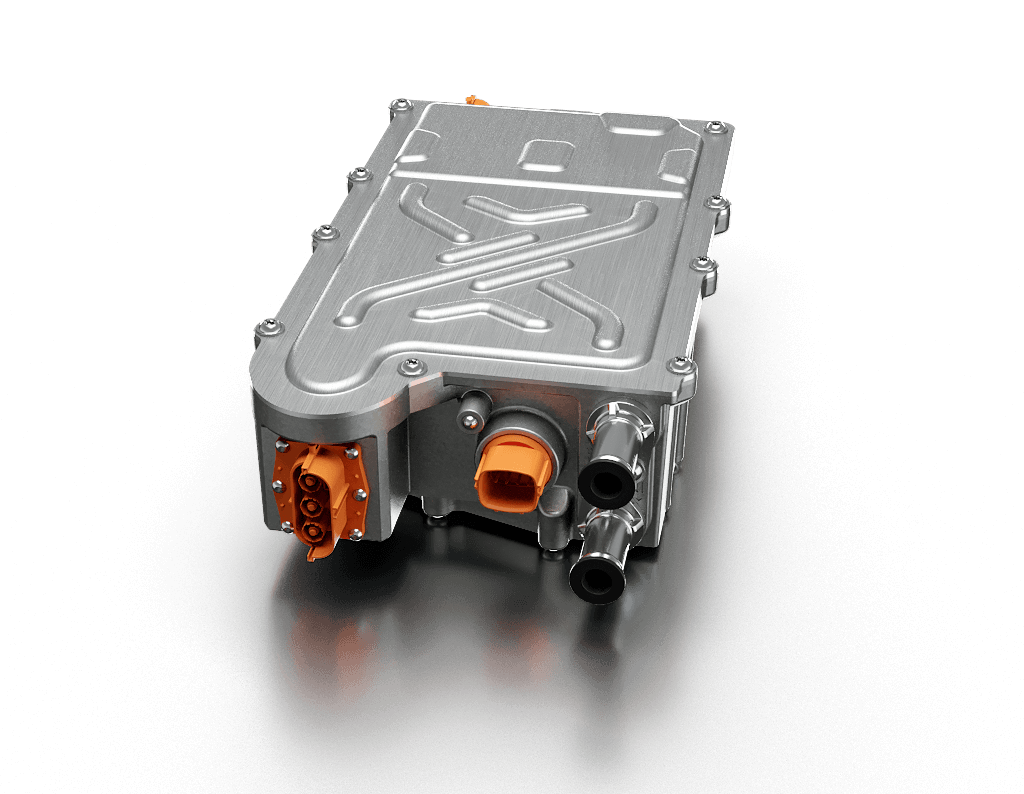

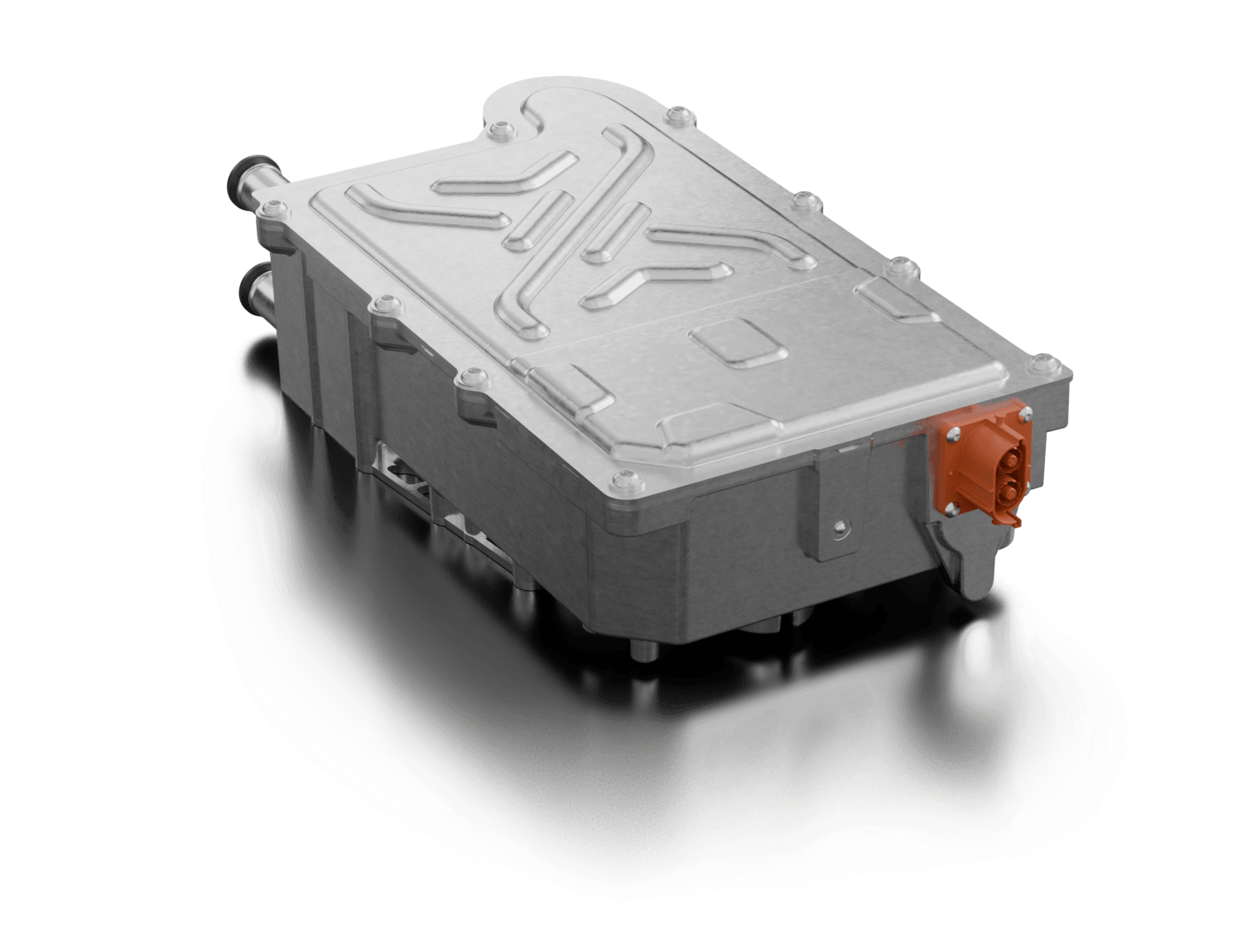

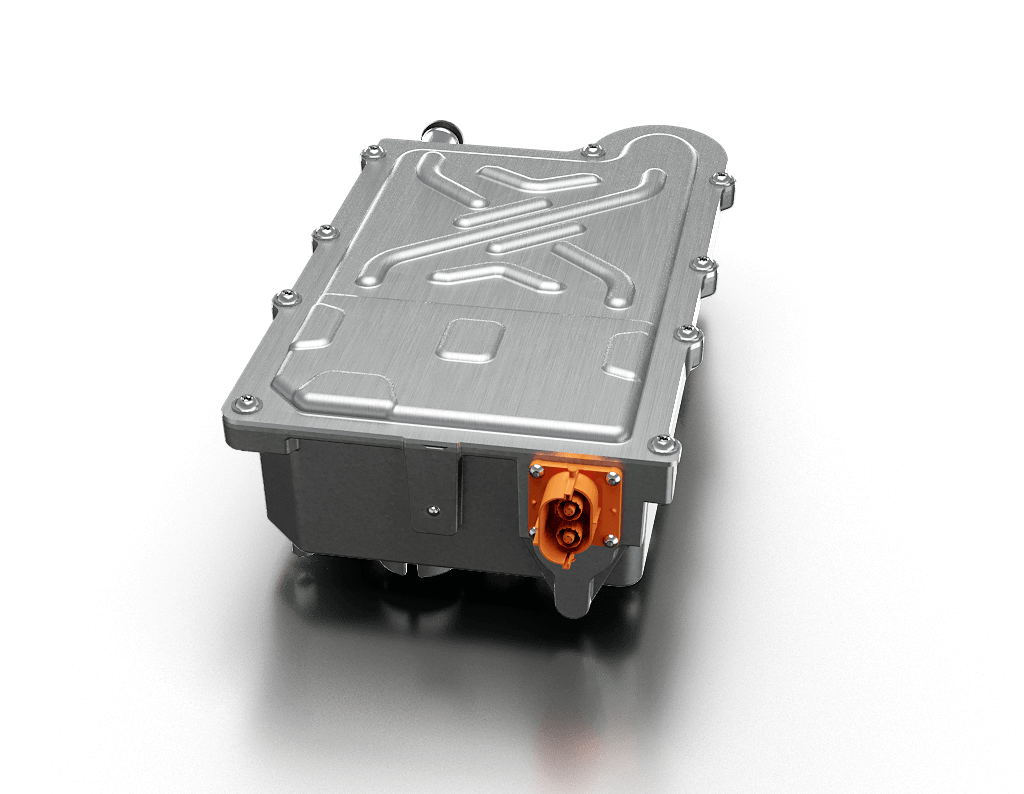

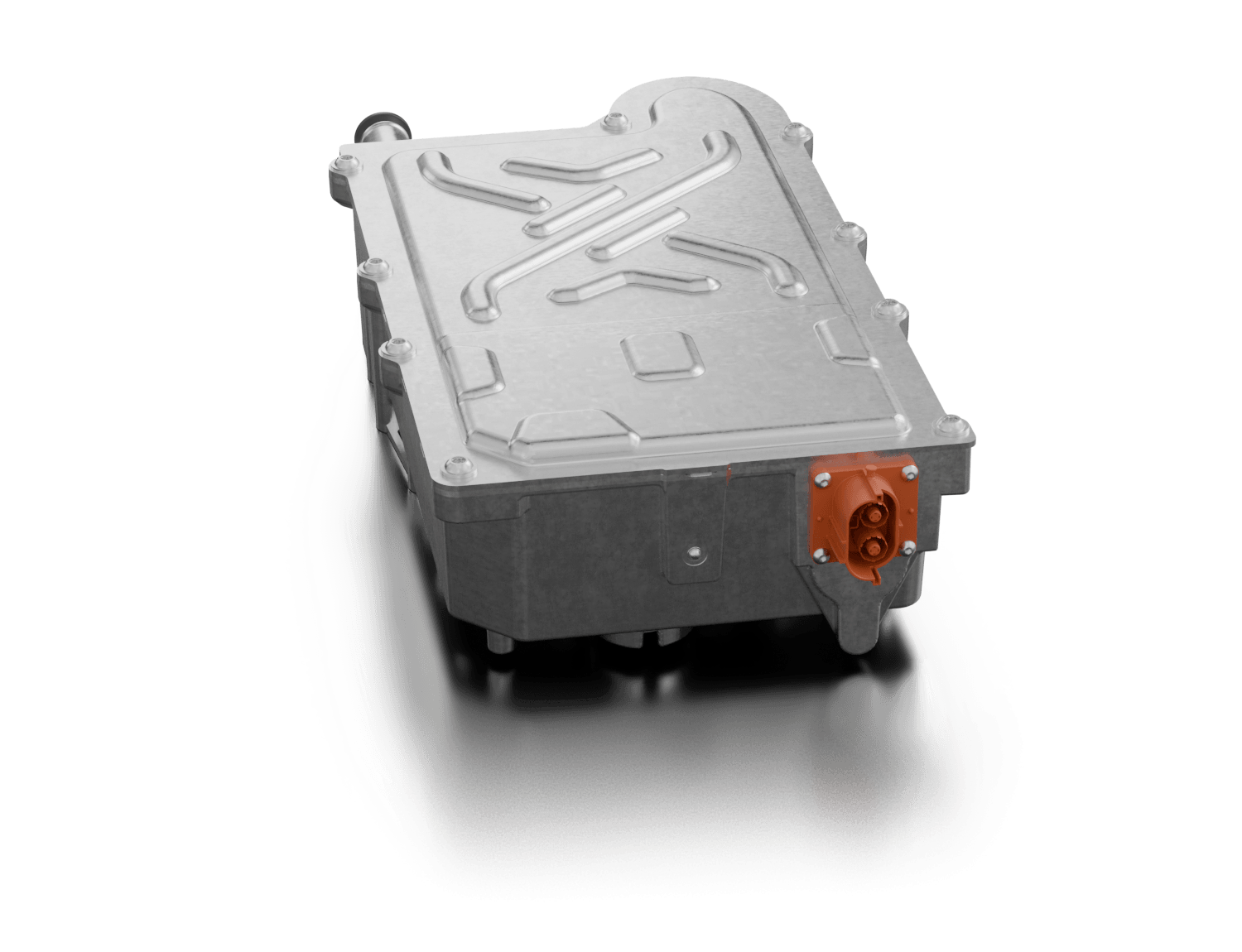

Der Hochdrehzahl-Inverter in 3D-Ansicht
Bitte klicken Sie auf die Abbildung, um die 360˚-Darstellung zu aktivieren.
Spezifikationen
- Technologie: Siliziumkarbid SiC (B6-Brücke)
- Regelung: PWM bis 70 kHz für Drehzahlen bis 160.000 min-1
- Drehzahlanforderung: 0 … nmax in <1 s
- Spannung: 48 V bis 800 V
- Leistung: bis 70 kW
- Sicherheit: aktive Entladung, HV-Interlock, Interne Messtechnik und Watchdog
- Messtechnik: Drehzahl, Rotorlage (sensorlos), Strom, Spannung, Temperatur
- Kommunikation: Ethernet, CAN, Custom-IOs
- Umweltbedingungen: Temperaturbereich -40 … +120 °C
Anwendungsbereiche
- Pumpen
- Kompressoren
- Turboverdichter
Vorteile
Optimiert für Hochdrehzahl-Kompressoren: Mit Drehzahlen bis zu 160.000 min-1 eignen sich die Inverter perfekt zur Ansteuerung von Verdichtern mit extrem hoher Luftleistung.
Höchste Energieeffizienz: Anwendungsspezifische Regelungsverfahren wie Sinuskommutierung und Multilevel-Architektur mit Zwischenkreisspannungsregelung garantieren optimalen Wirkungsgrad.
Für Luftlager-Technologie: Der Inverter ermöglicht den notwendigen hohen Anlaufstrom zur schnellen Luftfilm-Bildung und unterstützt anschließend einen stabilen, zuverlässigen Betrieb.
Warum dieses Produkt?
Unsere Inverter für Hochdrehzahl-Kompressoren überzeugen nicht nur durch technische Spitzenleistung, sondern auch durch einen effizienten Entwicklungsansatz:
- Schnelle Umsetzung: erste Musterbaustände sind in wenigen Wochen realisierbar – für einen schnellen Projektstart.
- Frühe Systemtests möglich: unsere Funktionsmuster ermöglichen realitätsnahe Erprobung unter Einsatzbedingungen – ideal für eine zügige Validierung.
- Minimiertes technisches Risiko: durch den modularen Leistungselektronik-Baukasten profitieren Sie von erprobten, anpassbaren Komponenten.
- Transparente Entwicklung: ein klar strukturierter, nachvollziehbarer Entwicklungsprozess schafft Vertrauen und Planbarkeit.
- Tiefes Know-how & geschützte IP: unsere langjährige Erfahrung im Bereich Hochdrehzahl-Inverter sichert nachhaltige Wettbewerbsvorteile.
Warum Silver Atena
Silver Atena verbindet langjährige Erfahrung in der Leistungselektronik mit tiefem Know-how in der Wasserstoff-, Brennstoffzellen- und Hochdrehzahltechnologie.
Unsere Hochdrehzahl-Inverter sind nicht nur hochintegrierte Spitzenprodukte, sondern Teil einer umfassenden Entwicklungs- und Lieferstrategie, die unseren Kunden nachhaltige Wettbewerbsvorteile sichert.
